我们一般处理CAD底图都是用W切块，切出底图之后，再导入到Revit中，但是有时候我们会发现有时候导入的图纸会显示范围过大，或者是显示不全，有些甚至是导入不进去。那么这篇文章就来说说一些处理CAD底图的小技巧。

1、我们打开图纸，需要保证我们要切取的部分都要高亮显示，有锁住的图层需要解锁。

2、双击鼠标滚轮，那么这样我们图纸中的所有线都会显示在平面中，这样我们就可以看到有些无关的线没有删除，如果是直接导入的话，Revit就会显示【范围过大】。那么这个时候，我们要删除这些无关的线，删除之后再次双击滚轮查看，保证当前视图是当前需要切取的底图。

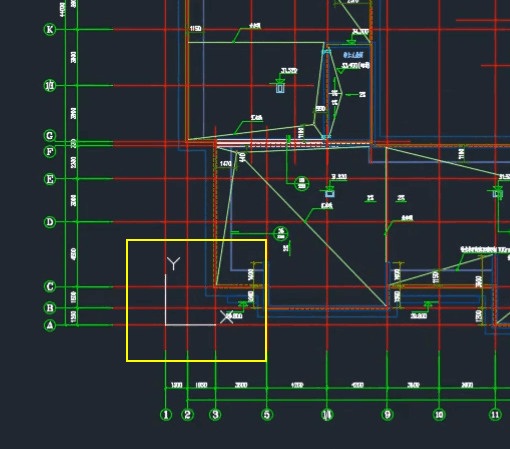

3、移动图纸【1轴】和【A轴】的交点到坐标原点，这样我们导入时就可以选择默认基准【原点到原点】

4、以上步骤的做完了之后，从右下角往左上角框选，输入命令【W】进行写块操作，单位选择【毫米】，保存到相应的路径。

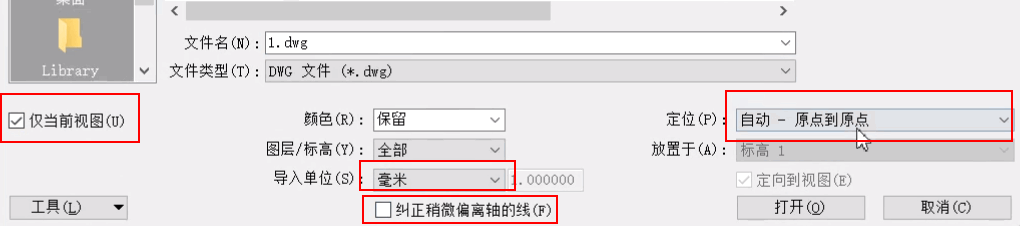

5、导入Revit，相应的设置如下图：
