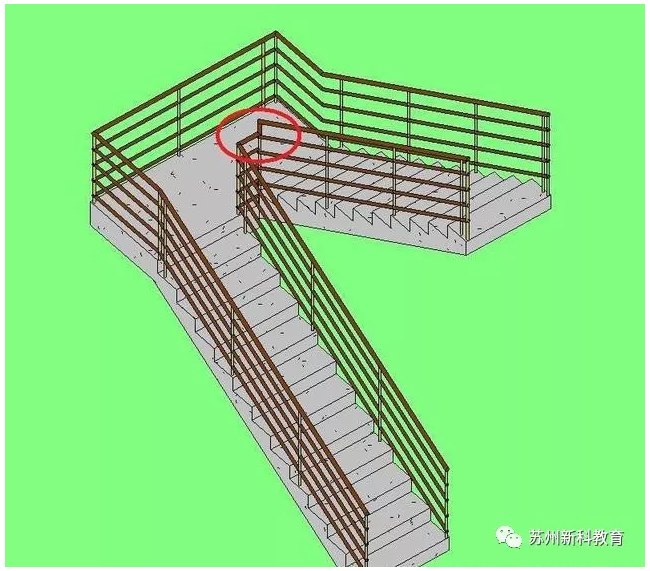

在Revit中，楼梯栏杆转角扶手的过渡始终是软件的一个缺陷
下图为层高4000，踢面数为24，踏面深度280，踢面高度（4000/24），顶部扶栏为直径50mm圆管。
今天通过“栏杆支柱”来进行二次编辑。当然此教程绝不仅仅是为了解决一个楼梯扶手转角构件的问题，而是Revit族功能的创建思路以及项目中栏杆扶手的创建思路，请举一反三！

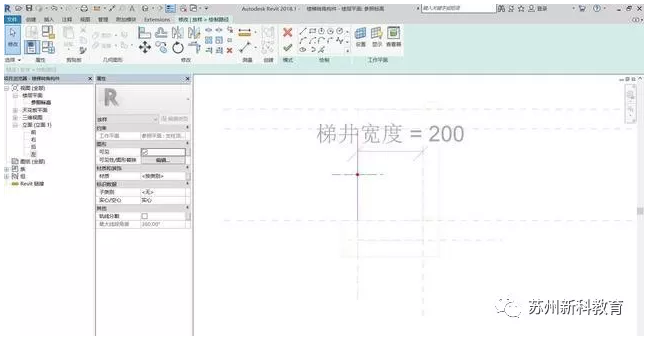

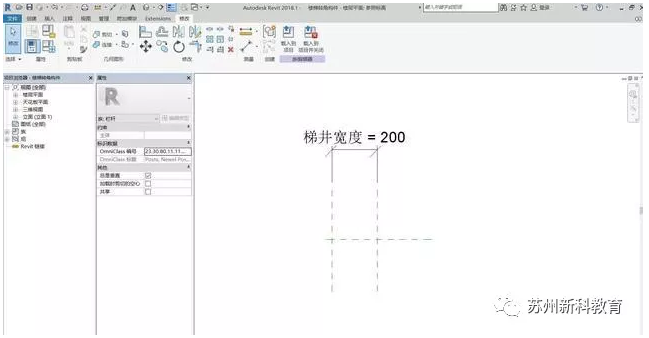

1.首先需要新建一个公制栏杆-支柱族。在视图中转到参照标高，做一条参照平面，并添加一个梯井宽度参数。

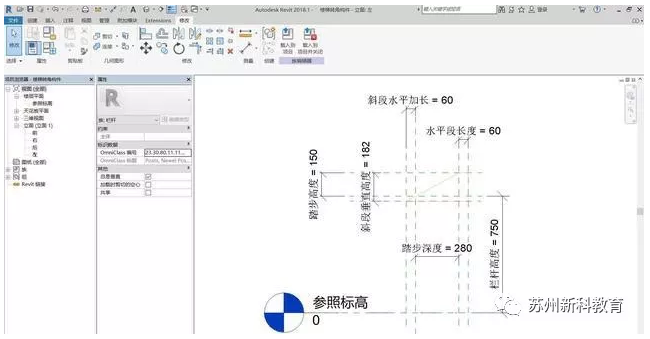

2.转到左立面视图中，创建如下几条参照平面，添加参数，并对斜段垂直高度添加一个公式：(斜段水平加长+踏步深度)*踏步高度/踏步深度。

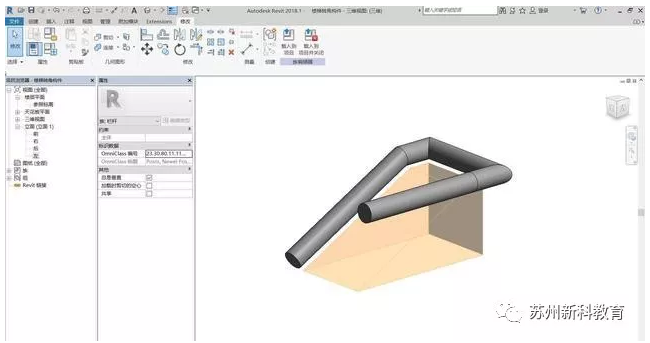

3.使用空心拉伸命令，设置工作平面为参照平面：中心（左/右），绘制如下图的路径并对齐锁定。

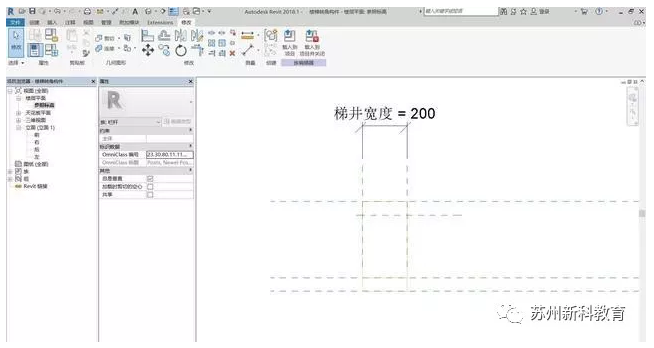

4.转到参照标高视图中，将空心拉伸与梯井宽度对齐锁定。完成后将文件保存命名为楼梯转角构件。

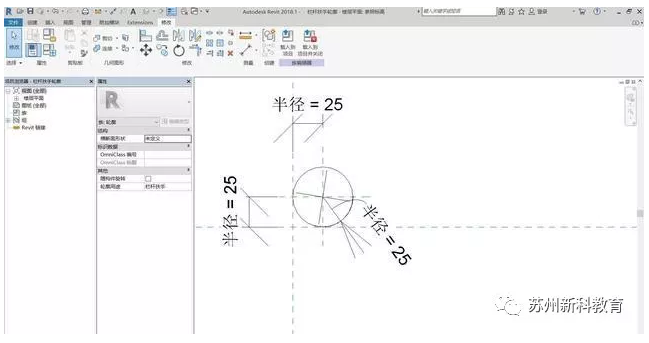

5.新建一个公制轮廓族。创建一个半径为25的圆形，将族保存命名为栏杆扶手轮廓，并载入到楼梯转角族中。

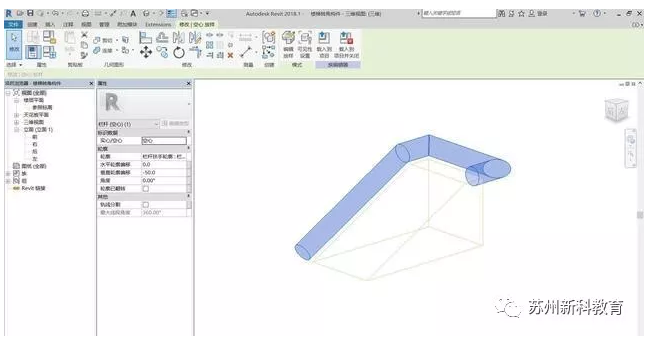

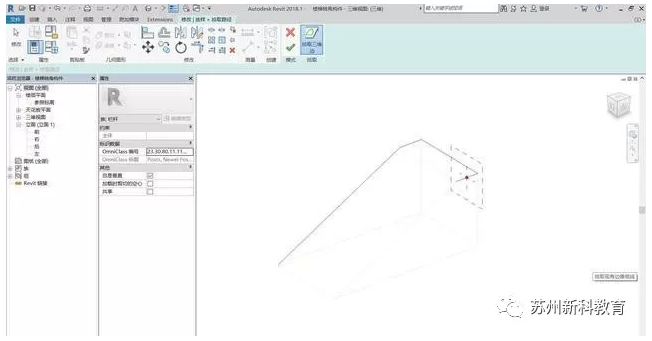

6.在楼梯转角族中切换到三维视图中，使用放样命令，并采用拾取路径的命令，路径如下图。
如果发现放置的位置不对，可以在上方选项栏修改Y轴值，输入-50，点击确定，就完成了第一步的放样。
7.接着转到左立面视图，使用放样命令，拾取最上不水平参照平面作为工作平面。
接着转到参照标高视图，绘制路径，并将路径两端锁定到参照平面，同样的使用刚才创建的栏杆扶手轮廓。
左上角族类型属性中添加参数“材质”，选择这两个放样对象在实例属性中添加关联材质参数。

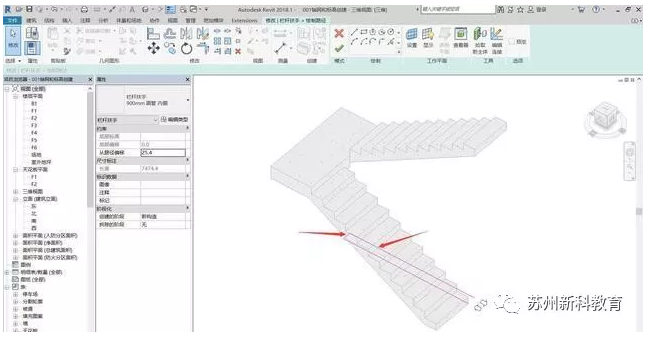

8.将楼梯转角族载入到项目中，并把原来的楼梯栏杆删除，在创建选项卡中选择栏杆扶手→放置在主体上，复制一个栏杆族，命名为900mm圆管-内侧，并放置在楼梯上。将楼梯外侧栏杆删除，编辑内侧栏杆路径，将箭头所指方向的两条路径删除。

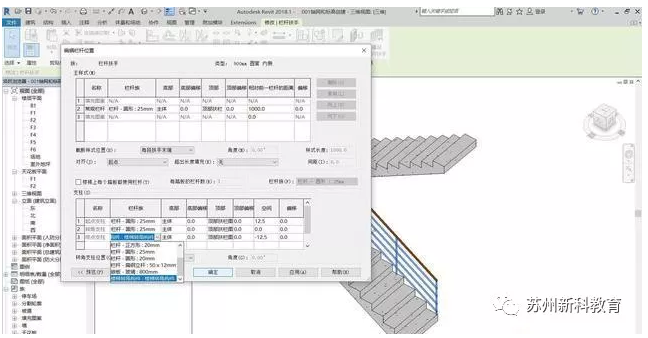

9.编辑栏杆，将终点支柱的族替换为上面创建好的楼梯转角构件族，并对位置进行修改：空间修改为0，偏移修改为25。

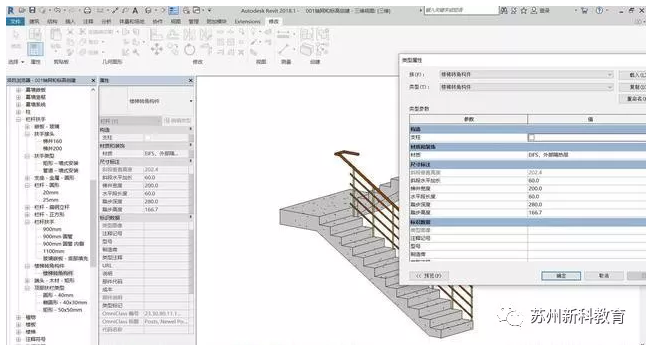

10.在项目浏览器中找到楼梯转角构件族，双击，添加一个材质。修改踏步深度及踏步高度参数。
11.同第8步，选择栏杆扶手→放置在主体上，点击同一段楼梯，同样的将外侧的栏杆删除，并编辑内侧栏杆转角及对侧路径。

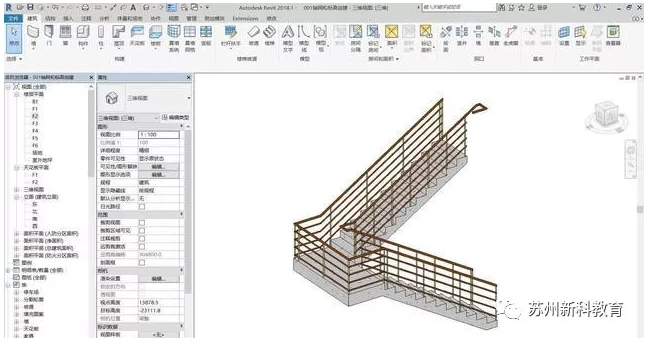

12.选择栏杆扶手→放置在主体上，这是选择900mm圆管，放置在楼梯上，并将内侧重叠的栏杆删除。完成后效果图如下：
