福什马克核电站BIM模型——CAD，GIS，BIM及非空间等数据的整合

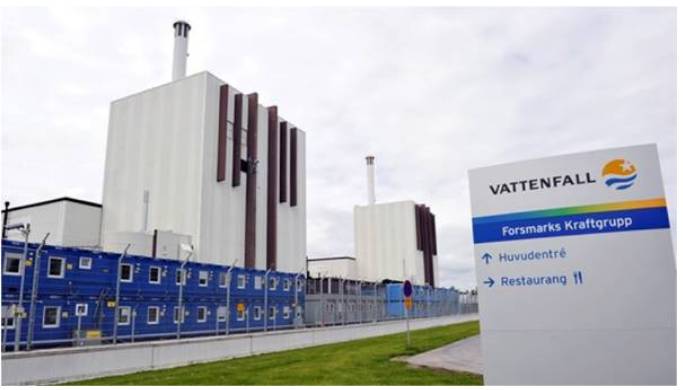

福什马克核电站提供了整个瑞士约1/6的耗电量。考虑到生命安全是最重要的，所以核电站不是那种可以在现场测试软件并进行调整的场所。因此当FME认证专家AntonSandstr?mm和Sweco公司的M?rtenMartinsson接收到任务时，发现这是比平常都要艰难的挑战。任务要求他们创建一个工作流能够对现有数据（包含CAD和BIM格式）进行更好的访问，并能支持未来的数据互操作需求，以及整合极严格精细的数据安全。
项目要求
福什马克希望能对所有的数据进行展示，要求展示系统反应快且易用，并能与他们已有的系统集成。他们需要展示室内和室外的数据，通过最新的数据和众多数据格式的历史数据进行覆盖，历史数据中包含了CAD图纸、复杂的BIM模型以及各种各样的文档。
由于他们对活动目录的访问具有非常严格的限制，因此与活动目录（ActiveDirectory）整合时，需要考虑安全性。且他们已经广泛使用了OracleSpatial，这将是最终数据管理解决方案中的一部分。
解决方案设计
考虑到现成的FMEServer可以完成自动化过程，Anton和M?rten基于FMEServer设计了一个解决方案：创建能够整合各种源数据格式到目标Oracle的工作流。
室外的数据是CAD和SHP格式，用FME能够非常容易的进行处理。结构和内部的数据是smartmodels，处理起来比较复杂。
他们偏向于使用公开标准，所以选择IFC（IndustryFoundationClassed）作为BIM数据的交换格式。这样可以保存他们需要的数据，也支持福什马克现有的AutoCADArchitecture平台，未来还可以转换为Revit。
在数据进入到Oracle时，FME还会执行它非常擅长的工作——数据质检。它处理后的最终数据会对空间数据和表格数据进行更新，并建立质量管理体系。用户可以在基于GeoServer的应用中看到这些数据，并能在浏览器或移动端访问。
使用FME处理IFC

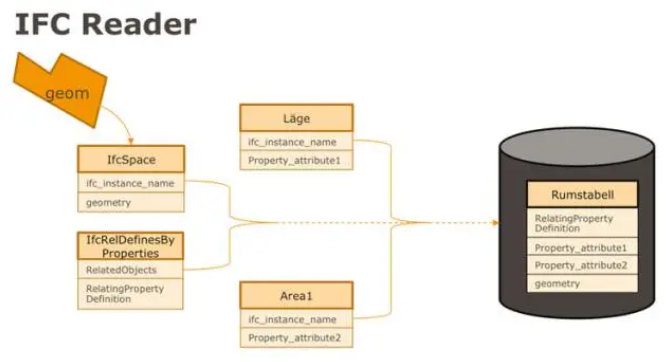

对项目团队来说，早起的挑战主要来自IFC（通常都是BIM数据）这个数据格式非常非常复杂。首先读取IFC数据会在工作空间中生成26个要素类，他们需要快速掌握这个格式的来龙去脉，如对象之间如何连接，FME可以对他们进行哪些处理。
在这种情况下，他们最终保留了4个要素类，这些要素类具备了需要的几何结构和内部属性，他们可以通过Oracle数据库中的这些内容进行数据重构。
用户体验

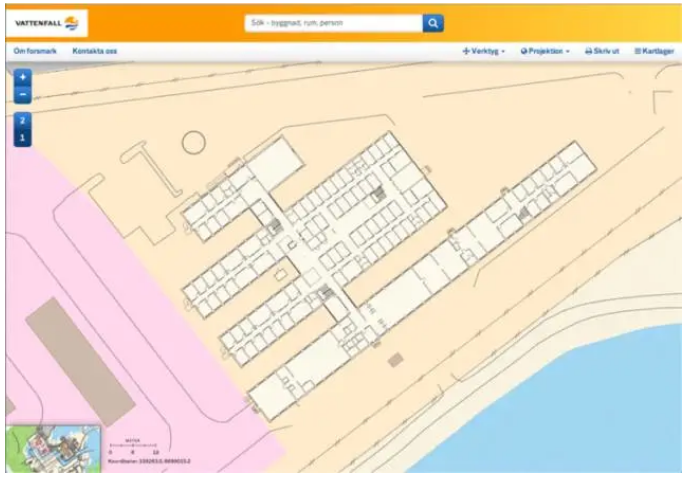

最后的结果让人完全感受不到项目过程中数据的复杂性。根据你的用户角色（也就是权限级别），你可以对设施进行浏览查看——如地面、结构、甚至房间内部的层次。系统中数据的加载是实时的，并提供很多细节信息，这些细节信息是通过现有的或历史的文档制作的。
这个项目的另外一个方面是：我们大多数在工作中都没有处理过像核电站这样高要求的安全级别和系统稳定性的对象。
AntonSandstr?m和M?rtenMartinsson需要完全离线的地建立和记录整个系统，模拟真实环境，并完整的测试每一个方面。而且由于不断的变化和更新并不是一个好的选择，这使得他们的工作必须着力于现在并具有前瞻性，这个系统将使用很多年。
Anton说：“这是到目前为止，在我的职业生涯中最具有挑战并最喜欢的FME项目”。
BIM：建筑信息模型（BuildingInformationModeling）是以建筑工程项目的各项相关信息数据作为模型的基础，进行建筑模型的建立，通过数字信息仿真模拟建筑物所具有的真实信息。
IFC：IFC（IndustryFoundationClasses）工业基础类的缩写。是IAI组织（theInternationalAllianceforInteroperability）——国际协同联盟建立的标准名称。FME支持IFC的读写
GeoServer：OpenGISWeb服务器规范的J2EE实现，利用GeoServer可以方便的发布地图数据，允许用户对特征数据进行更新、删除、插入操作，通过GeoServer可以比较容易的在用户之间迅速共享空间地理信息。GeoServer是社区开源项目
