在进行喷淋设计时，需要应用结构梁和建筑门窗作为设计参照。怎样让结构梁和门窗同时在一个平面中显示呢？
方法如下：
1.在绘制喷淋，链接结构模型之前需先对结构模型进行调整。

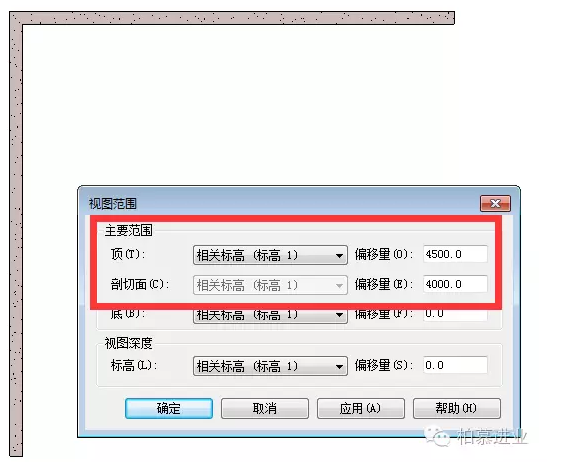

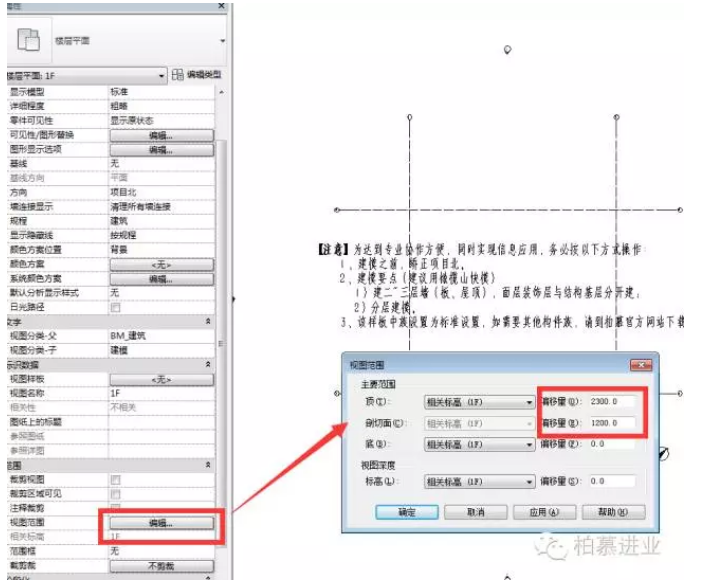

2.打开结构模型，进入楼层平面，调节“视图范围”。
3.将主要范围-顶及剖切面数值调整至在平面可观察到梁构件即可。
4.调整完成后保存结构文件。
5.将建筑、结构模型分别链接到设备模型中

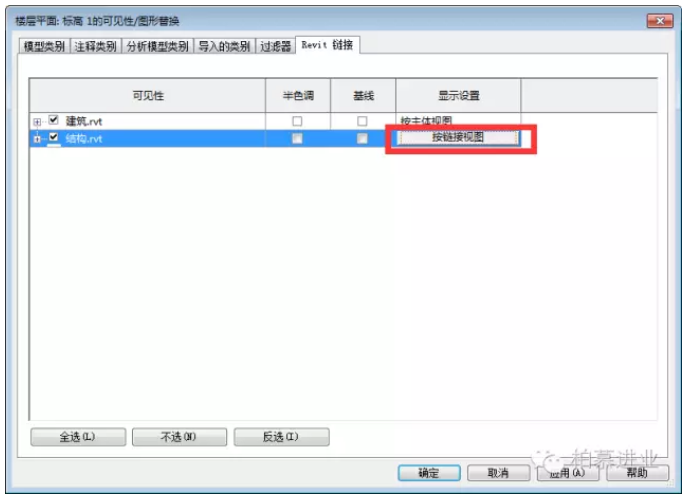

6.在“视图面板下_可见性/图形”快捷键“VV”，选择“Revit链接”面板，选择“结构文件”单击“显示设置”下“按主体视图”。

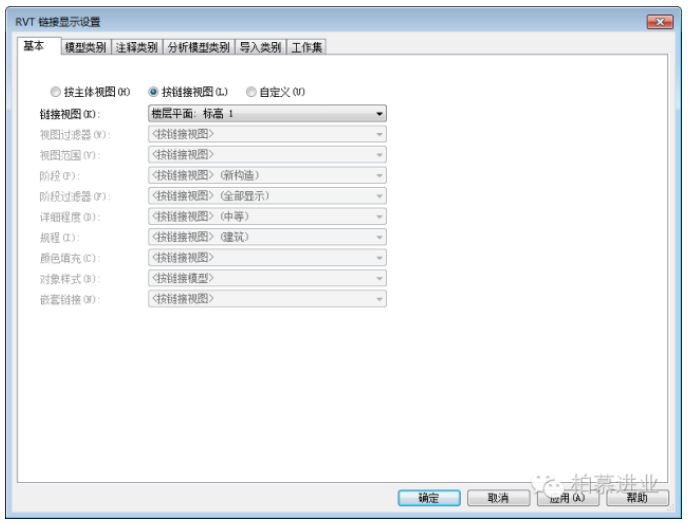

7.在“基本”面板下将“按主体视图”修改为“按链接视图”。修改链接视图标高为所需标高。

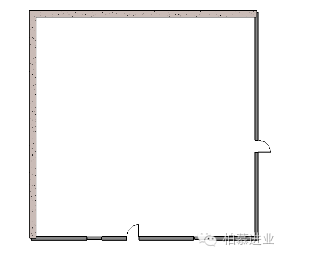

8.“确定”完成。此时，梁和门同时显示。
【注】：按主体视图:要指定应用于主体模型视图的过滤器和其他图形替换同时也应用于该视图中的链接模型和嵌套模型，请使用“按主体视图”设置（默认值）。
按链接视图：在主体视图中显示链接模型时，如果希望与其在链接视图中的状况一样，请使用“按链接视图”设置。
自定义：可以针对主体视图中链接模型修改多个设置。
