可以将幕墙嵌板修改为任意墙类型。

选择一个嵌板，然后在“类型选择器”中选择一种墙类型。 不能使用拖曳控制柄或嵌板属性来明确控制嵌板的尺寸；可通过修改幕墙调整嵌板尺寸。

修改墙嵌板的定位线，也将改变它放置在幕墙中的方式。

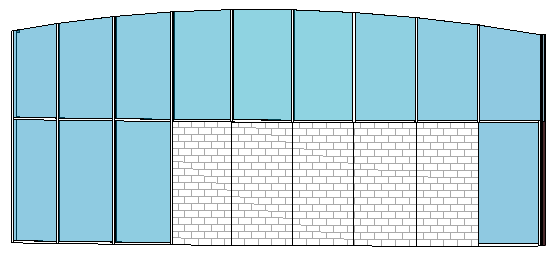

具有砖石墙嵌板类型的幕墙

作为嵌板或墙录入明细表

要控制墙在明细表中是用作幕墙嵌板还是墙，请选择嵌板，在“类型选择器”上将其类型修改为另一种墙类型，然后修改“分类方式”的值。

在墙嵌板中添加附属件

可将附属件（例如窗）添加到墙嵌板；附属件的位置相对于整个幕墙。 如果通过移动幕墙网格来调整墙嵌板的尺寸，则附属件不会随嵌板移动。它的位置相对于幕墙保持不变。

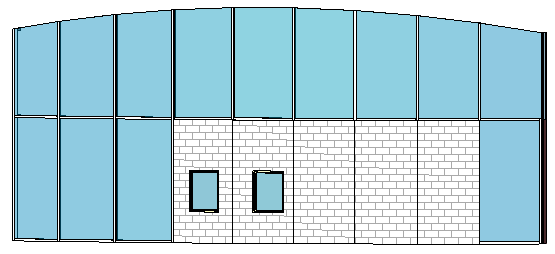

砖石幕墙嵌板中的附属件

使用幕墙网格拆分墙嵌板

可通过将幕墙网格添加到幕墙上来拆分墙嵌板。 也可以将竖梃添加到嵌板上的幕墙网格中。

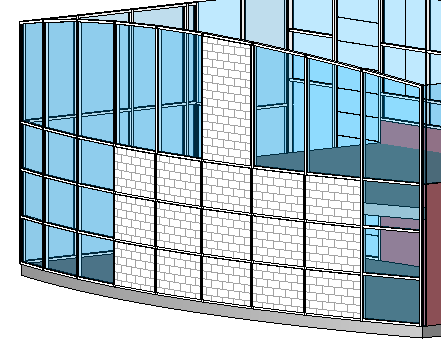

拆分幕墙嵌板

作为墙嵌板的幕墙

可将幕墙类型应用于墙嵌板，其效果与在一个幕墙内嵌套另一个幕墙的效果相同。

带有幕墙嵌板的幕墙

门墙嵌板

专用墙嵌板，可作为门添加到幕墙中。这些专用嵌板将作为门图元被标记并添加到明细表。

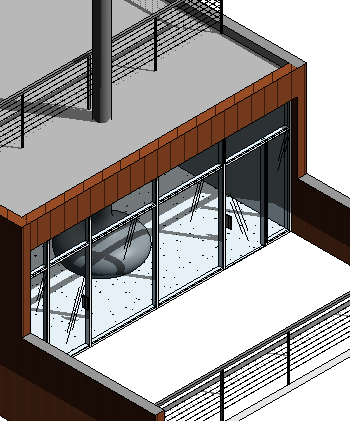

带有门的幕墙
