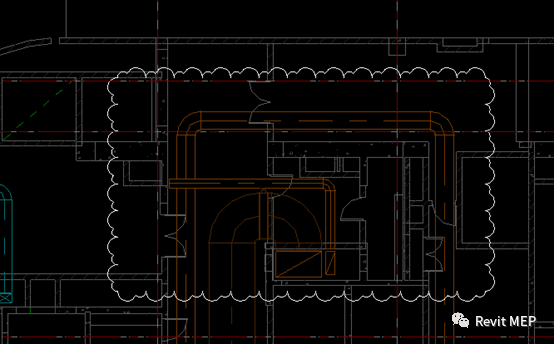

在进行CAD图纸上的设计和施工变更时，云线批注是我们常常用到的功能，但在Revit上这一功能又赋予了较为复杂的功能，无论是使用还是定义样式都会更为复杂！

今天，就让我们先来了解一下如何修改这些样式以及云线的弧长比例。

1.创建云线批注

首先还是先简单介绍一下云线批注的创建方法。

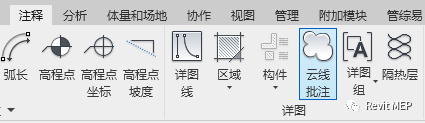

在“注释”>“详图”>使用“云线批注”功能：

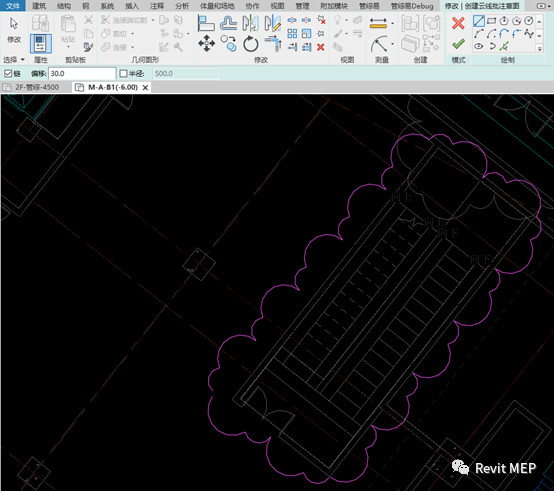

这时我们就可以通过直线、矩形等草图绘制样式去创建云线批注了。

记得注意下面几点：

1）对于非正交的项目坐标系，可以勾选“链”，用直线去勾绘矩形会更方便，绘制是按“顺时针”方向包围的；

2）设置“偏移”可以将云线做一定距离的外扩；

3）半径只影响倒角（并不是云线弧长半径）。

2.修改云线弧长比例

云线的关联性较为隐性，很多朋友可能都不知道如何去修改云线的弧长比例，影响云线弧长比例的有两点。

1）“修订”中的“弧长”

由于Revit中云线的结构是与“修订”直接相关的，因此需要在“修订”中修改。

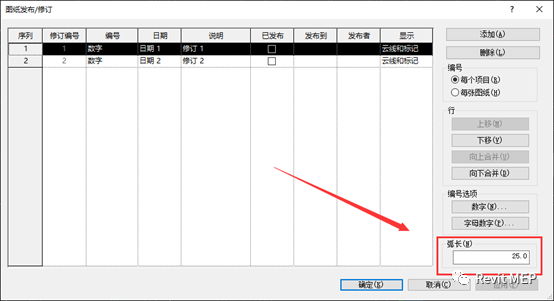

在“视图”>“图纸组合”>“修订”中进行设置：

在右下角设置“弧长”即可。

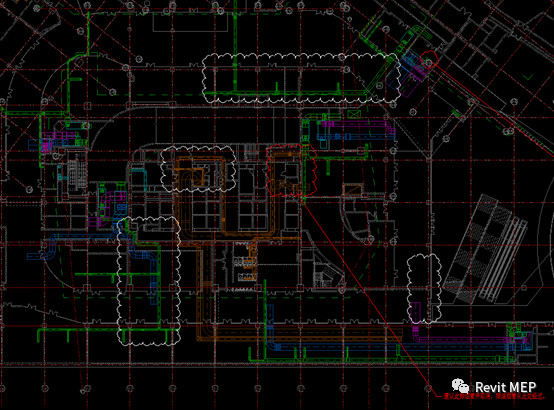

经过修改以后，同样的云线弧段的半径比例就会响应变化：

2）视图比例

可以看到上面的“弧长”设置并没有单位，这是由于云线同样是“注释图元”，是和revit视图直接相关的。

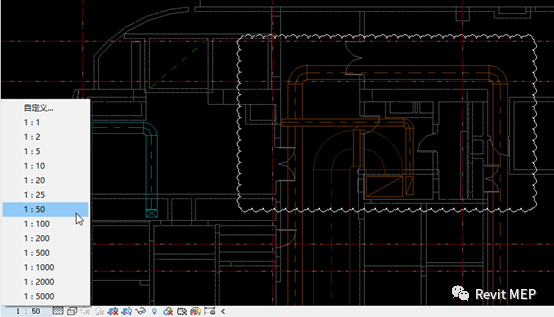

修改revit的视图比例，云线的弧长同样会受影响：

3.修改云线样式

云线样式由于是系统族，因此可修改的地方较为集中，优先级如下：

替换视图中的图形>可见性/图形>对象样式。

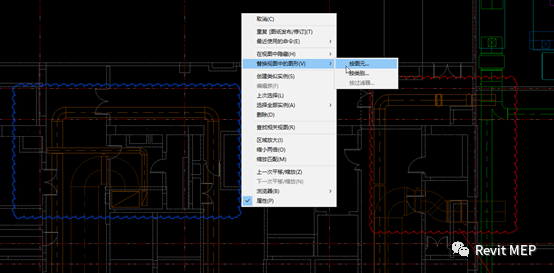

由于无法建立规则过滤器，修改不同云线的颜色样式，可以用“替换视图中的图形”：

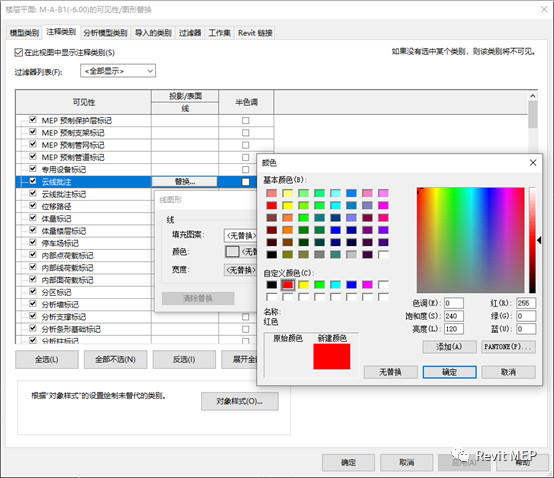

对于不同视图间的样式则通过“可见性/图形”：

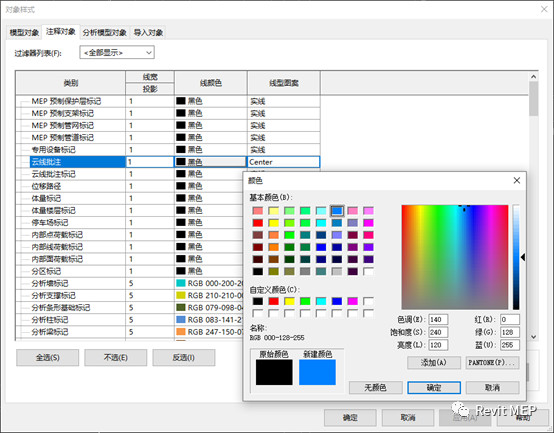

基本通用的颜色样式在“对象样式”中设置：
