BIM在工程建设中的应用日益广泛。在Revit的应用过程中，族是核心元素。设计基于Revit和Web的族库管理系统，可实现共享和协作，为族库的建设和完善奠定良好基础。
BIM族
BIM族又称构建族，在建筑信息模型搭建中，族有着举足轻重的地位。
BIM模型是由各式各样的族所组成。族分为常规构建族和特定构建族。在项目模型中，常规构建族可通过设定现有参数进行控制，从而实现在项目中的独特性与适用性。而项目中无法通过常规族进行搭建的，就必须调用特定族以满足项目所需。
族库不是万能的，项目需要的族在族库中可能无法找到，就需要自行创建一个符合项目所需的特定族。
族&族库
在Revit中，族贯穿所有设计项目。族可简单理解为一批同类建筑工程构件的集合。使用Revit越多，累积的族越多，效率提高得越快。一个族可以无限次的使用在任何需要的地方。
Revit族库就是把大量Revit族按照特性、参数等属性分类归档而成的数据库。相关企业随着项目的开展和深入，都会积累到一套自己独有的族库。在工作中，可直接调用族库数据。
Revit族库是一种无形的知识生产力。族库的质量，是相关行业企业核心竞争力的体现。
目前，BIM族库的建设一般有3种方式：
（1）企业建立专门的族库团队来建设通用产品族库；
（2）委托专业的模型建设咨询公司建设或购买通用产品族库；
（3）要求合作厂商提供各各自产品的族。
族库系统设计
族是BIM模型的基础，族库的目的如下：
提取Revit软件中族的完整信息，无论是否在Revit环境中，都能实现族的浏览和管理。
通过外部数据库存储Revit族的完备信息，能够在组织内实现族的协作共享，提高组织的工作效率。
通过多种安全技术提高在协作共享过程中产生的安全性问题，保护族的知识产权。

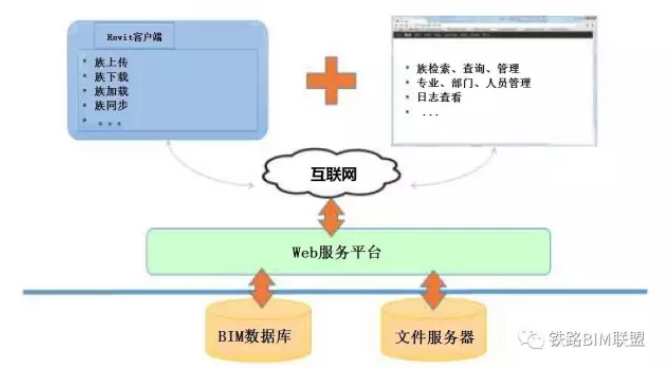

族库系统架构如下图。
系统基于BIM数据库和文件服务器，通过Web服务平台，在Revit系统中和Web浏览器中进行族的相关操作。针对Revit族繁多、管理不便等问题，通过Revit族管理系统实现族的查询、预览、快速创建等，提高族的利用效率，能够方便进行族的查询、检查以及加密/解密安全性管理、族备份等，使建立的族在集团工作中得到有效复用。

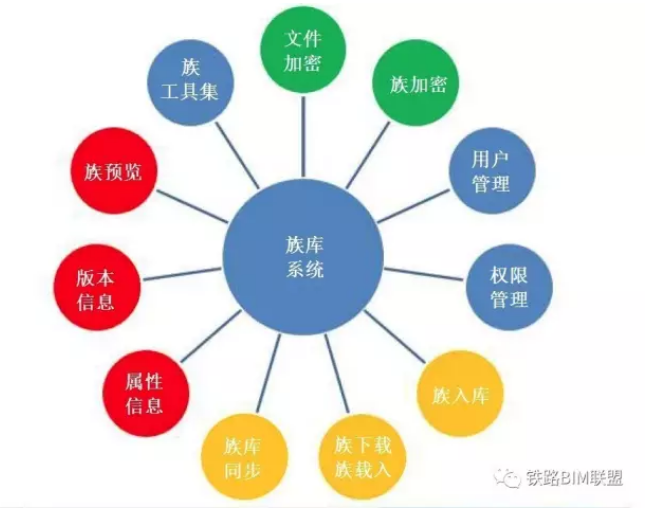

族库管理系统主要功能如下图。
系统开发中的关键技术包括：
Revit中族信息的提取
数据库设计
三维族的Web显示
族的安全保护
族库建设
通过所开发的族库管理系统，可帮助集团建设适合自身工程需要的族库。族库建设的主要内容包括：
1）族库的分类标准与存储的目录结构
族是创建项目的基本单元，Revit族是根据CSIMasterfor.mat2004进行分类，为便于族库的查找、管理、维护，方便企业内外的沟通，形成企业或行业应用标准，族库需要进行结构化的管理。因此需要对族按照行业、项目实施流程及运维管理等原则性需求进行分类，最终的成果是分类标准文档及管理平台中的目录树状结构。
2）族及项目的命名规则
为方便对族文件或项目文件的识别、沟通，形成不同团队间及企业的沟通标准，保障项目及族库文件管理系统的有效工作，避免BIM基础数据冗余，要制定出简明扼要、统一的文件命名规范及索引表，并作为项目或企业实施规范的一部分予以制度化的落实。
3）信息编码字段
族及项目的分类编码：分类编码是工程算量、运维管理及各种二次开发数据库对接识别的依据，因此族的分类应经过慎重的论证。充分地考虑到轨道交通行业的实施特点，制定统一标准和可衡量的检查制度，提供自动化的检查工具，并进行定期制度化的培训。信息编码是企业统一维护的信息标准，贯彻到项目实施的全生命周期。
4）共享参数
族的共享参数是封装基本的管理信息、材料信息、运维信息的技术手段。为保障在实施过程中不会出现不同的标准体系下的共享参数同时出现在管理字段中，创建唯一的共享参数表，用于管理族库中添加的与运维相关的管理信息。对于企业级的共享参数表需要进行制度化的维护和更新。
5）族样板与项目样板
族样板及项目样板文件是进行建族及创建项目的开始文件，因此各种技术标准及文档的落实在样板文件中就不需要每次针对各个管理科目进行人工校核。所有的样板文件作为标准的一部分提交到管理平台，开放给所有的建模人员，并设置属性为只读，进行制度化的维护和管理。
6）族库的升级与维护
族文件的升级、软件版本更新后，为保证项目实施的可靠性，族库中的族文件应进行相应的升级，以满足最新版本的实施要求及企业与时俱进的管理需要。因此对族文件及项目文件进行制度化的升级管理是为了避免出现大量的沟通障碍、满足最新的管理科目、并和总包、分包企业进行制度化对接的需要。文件升级与维护规程作为标准的一部分进行提交。
常用族库
目前，族库厂商非常多，许多网站都可以提供。小编经过搜集整理，给大家列举一些作为参考。
国外族库网站：BIMObject、Autodeskseek、POLANTIS。这些网站族参数规范，查询、检索也比较方便，且提供Revit客户端插件。但是，这些网站的族基本上是欧美产品族库，参数属性为英文，且网站访问速度较慢。
国内族库：云族360族库、易族库、鹏宇成族库、型兔、NBimer、八戒族库、族立方、CBIM、族Go等。需要更详细信息的，可以登录这些族库的官网查看。
族是BIM应用企业知识积累的重要载体。族库系统开发是标准化体系建设的一项重要工作。开发交互方便、信息完备、安全性高的族库，能大大提高工程设计的效率和质量。
