塑料管的产品型号一般使用管道的外径和壁厚来表示，例如“20x2.0”。因此，工程师也习惯标注塑料管的外径，例如“De20”。塑料管与金属管标注管径的方式不同，例如De50的塑料管表示其外径为50mm，其内径一般缩小一级为40mm而DN50的金属管只表示其规格为50mm，但其内径并不一定等于50mm。

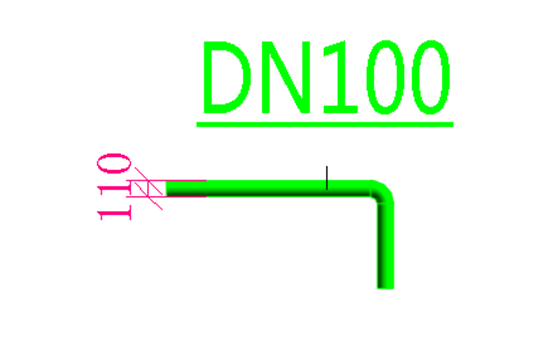

这里有一个解决的方法：使用公称直径绘制管路，编辑标记中的标签显示管道的外径
1.新建一个管段或者修改一个已有的管段，设置其材质和规格/类型。

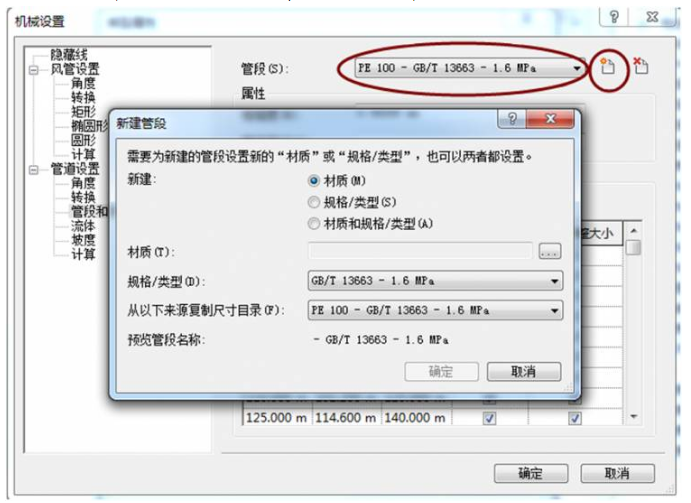

打开“机械设置”对话框，在“管道设置”节点下点击“管段和尺寸”。
在右侧窗口中，将管段选择为“PE100-GB/T13363-1.6MPa”,然后点击其右侧的“新建管段”按钮。
在“新建管段”对话框中，为“新建”选择“材质和规格/类型”。

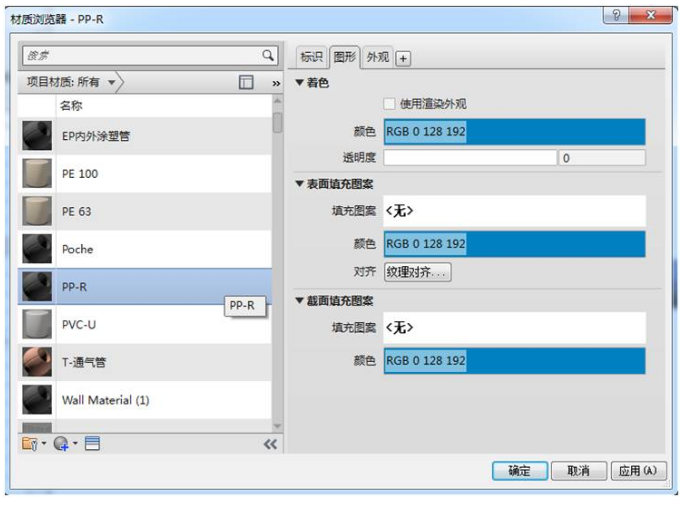

如果用户希望添加PP-R这种材质，可以点击“材质”右侧的“...”按钮。在材质浏览器中，点击左下角的“新建材质”命令，新建一种名为“PP-R”的材质，并且为其设置需要的“图形”和“外观”效果等。
用户还可以标示该种管材的抗压能力等信息。在“规格/类型”右侧的文本框中输入相应的信息，软件会在“预览管段名称”中结合“材质”和“规格/类型”的名称，生成管段的名称。例如这里的“PPR-S4-1.6MPa”.
2.根据产品规格设置管段的尺寸目录。
因为软件没有提供“修改尺寸”命令，并且每个公称直径只能对应唯一的ID（内径）和OD（外径）。因此，用户需要删除多余的尺寸，然后再新建需要的尺寸。
点选已有尺寸所在的行，点击“删除尺寸”命令可以删除不需要的尺寸。（软件规定列表中的最后一行无法被删除。用户可以在完成新建新尺寸后，再删除多余的尺寸。）

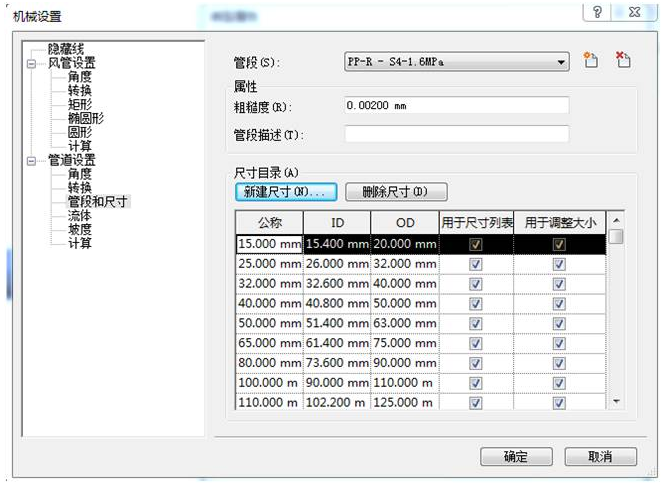

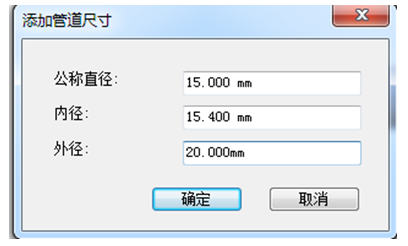

点击“新建尺寸”，在弹出的“添加管道尺寸”对话框中，按照聚氯乙烯塑料管的产品目录，输入每个公称直径下相应的内径和外径，见下图。
这样，用户就得到了正确的塑料管公称直径以及和内、外径的关系。
3.复制新的管道类型使用该管段设置

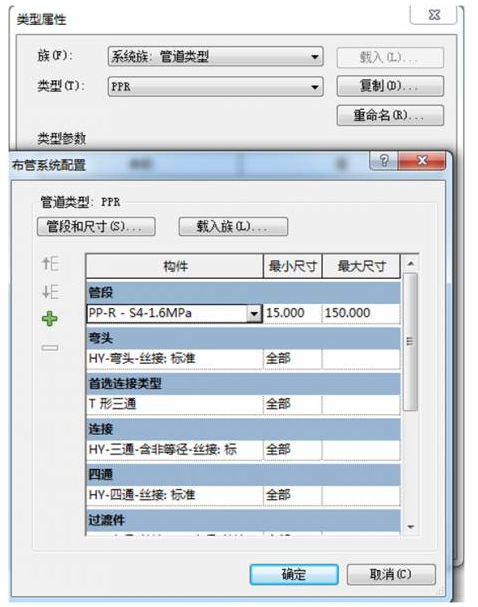

复制一个新的管道类型，或者修改一个已有的管道类型。在其“类型属性”对话框中，点击“布管系统配置”右侧的“编辑”按钮，在“布管系统配置”对话框中将管段选择为新创建的“PPR-S4-1.6MPa”，并设置合适的“最小尺寸”和“最大尺寸”，以及配置需要使用的相应管件。
分别点击确定完成“布管系统配置”和管道“类型属性”的修改。
使用该管道类型绘制的管道，会使用先前配置的尺寸目录来确定管道的内、外径，用户可以通过管道标记和尺寸标注来验证设置结果。
4.编辑管道标记中的标签，使用管道外径标注管道。

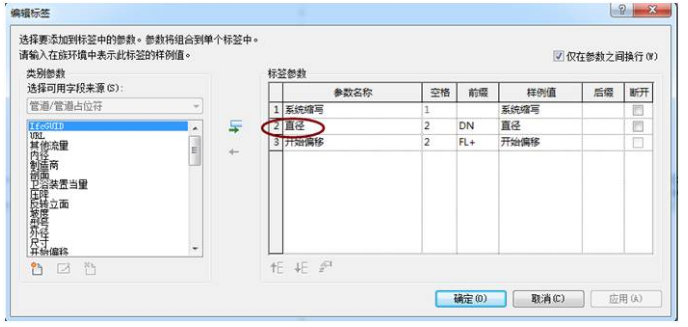

默认管道标记中标签参数为“直径”。在族编辑器环境中，选择标签，在“修改/标签”选项卡上点击“编辑标签”命令。

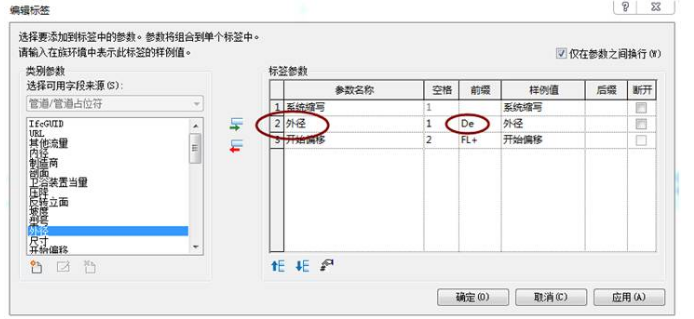

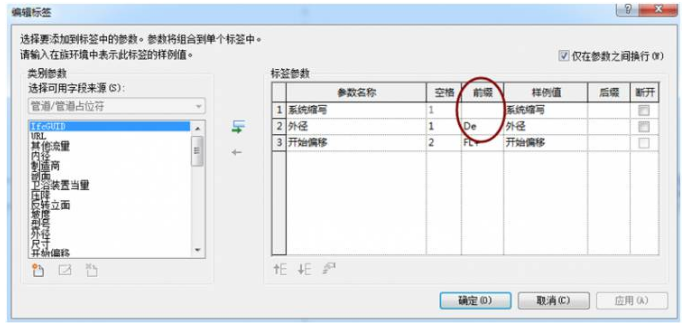

在“编辑标签”选项卡中，从“标签参数”中选择“直径”，点击“←”按钮删除参数，然后从左侧参数列表中选择“外径”，点击“→”按钮将其添加为“标签参数”。
在“前缀”处输入“De”，点击“确定”。
然后将族“载入到项目中”。

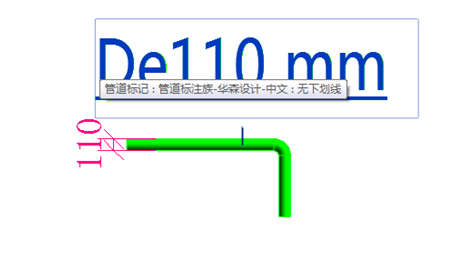

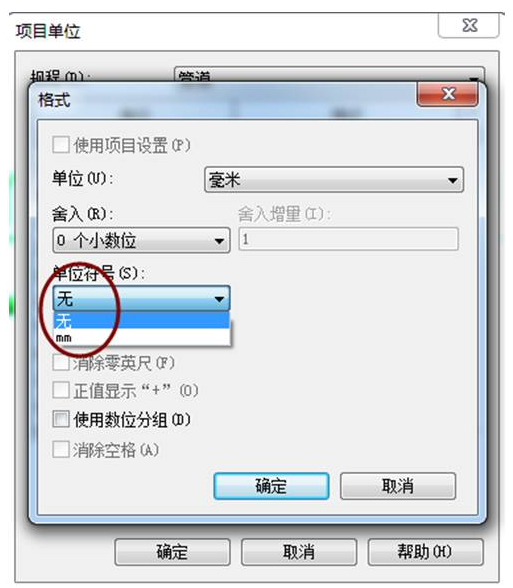

5.去除mm单位：在“管理”选项卡上，点击“项目单位”中“规程”的命令。在“规程”中选择“管道”，点击“管道尺寸”。在“格式”对话框中，将单位符号选择为“吴”，点击确定。
6.添加De标记：有两种方法可以添加De作为前缀。
方法一：编辑标记族，选择标记，在“尺寸”参数的前缀中添加“De”。

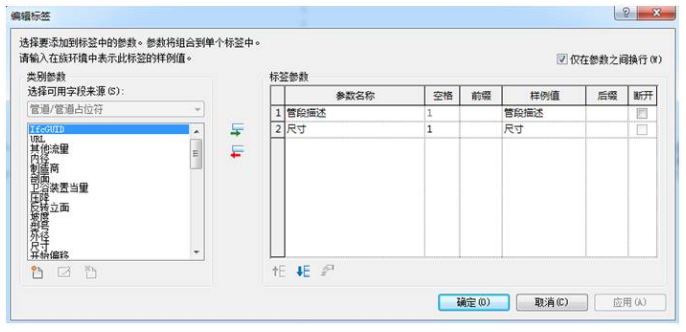

方法二：在“管理”选项卡中“MEP设置”下的“机械设置”对话框中，为管段“PPR-S4-1.6MPa”设置管段设置“De”。然后标记族的标签包含“管段描述”。

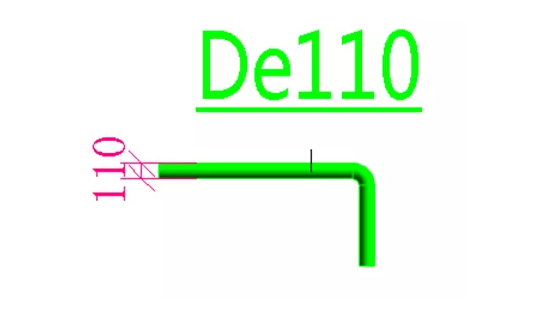

这样，用户就得到了格式为De110的管道标记。
