Revit系列软件是Autodesk（欧特克）公司出品的一套建筑设计软件，是专为建筑信息模型（BIM）构建的，可以更轻松地实现数据设计、图形绘制等多项功能，从而极大地提高设计人员的工作效率。
使用Revit进行建筑项目设计之前，需要先创建标高与轴网。标高与轴网主要起到定位作用，标高提供垂直方向上的定位，轴网提供水平方向上的定位。建筑项目中的墙体、楼板及天花板等，需要以标高和轴网为基础来创建。
轴网是建筑制图的主体框架，如墙体、门窗等，需要借助轴网来确定位置。在Revit软件使用中，熟练掌握轴网的创建、编辑、属性调整等操作方法十分重要。一起来看看创建轴网的相关操作吧。
01、创建轴网的方法
切换至楼层平面视图，选择“建筑”选项卡，在“基准”面板上单击“轴网”按钮，如图所示，激活命令。
进入选项卡

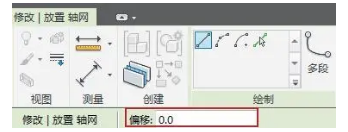

启用命令后，进入“修改|放置轴网”选项卡。在“绘制”列表中单击“线”按钮，选择绘制轴线的方式。保持“偏移”值为0不变，如图所示。

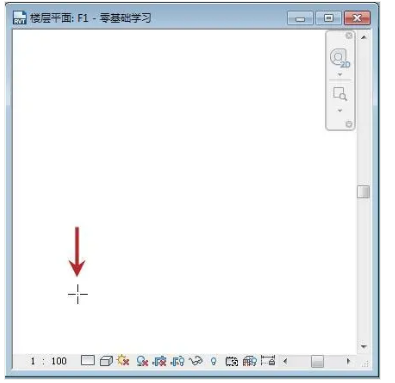

光标在绘图区域中显示样式为“+”，如图所示。在合适的位置单击鼠标左键，指定轴线的起点。
指定起点

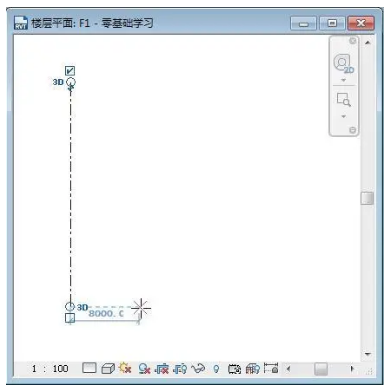

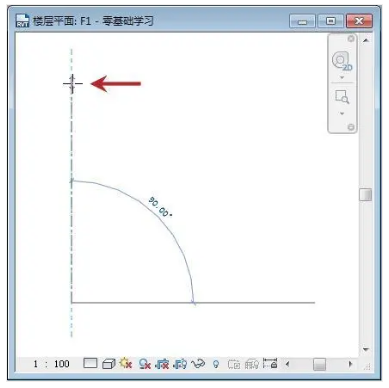

指定起点后，向上移动光标，如图所示，指定轴线的终点。
指定终点

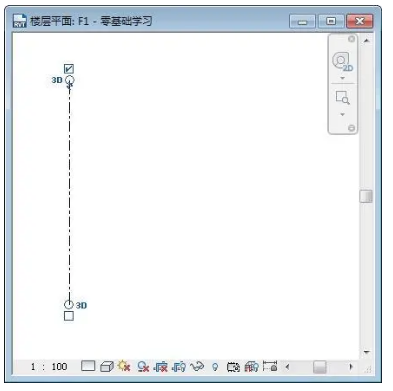

在终点位置单击鼠标左键，结束绘制轴线的操作，效果如图所示。
轴线的效果

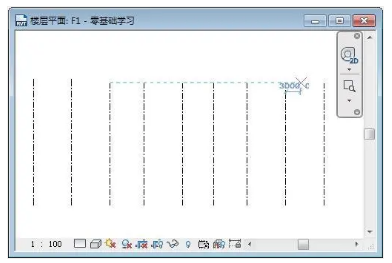

向右移动光标，同时显示水平方向上的临时尺寸标注。参考尺寸标注，确定下一轴线的位置，如图所示。
向右移动光标

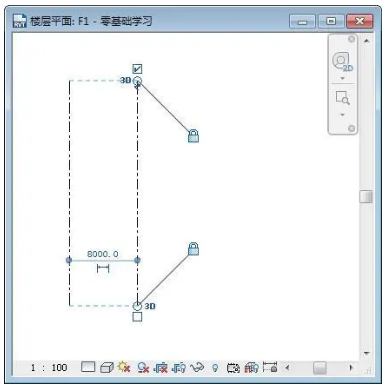

指定起点，接着向上移动光标，指定终点，绘制下一轴线，效果如图所示。
轴线的效果
重复上述绘制方法，绘制垂直方向上的轴线，如图所示。
垂直轴线的效果

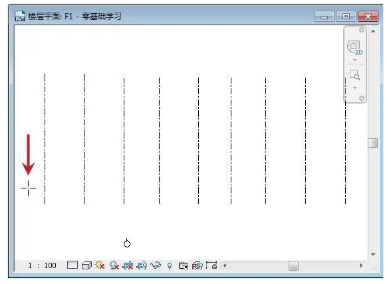

绘制水平轴线的方式与绘制垂直轴线的方式相同。将光标置于垂直轴线的一侧，如图所示，指定该点为起点。
指定起点

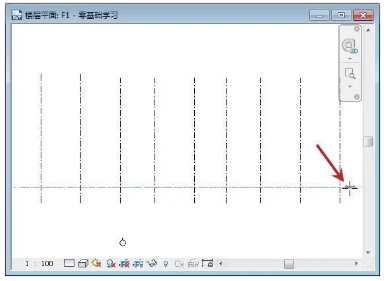

在起点位置单击鼠标左键，向右移动光标。在合适位置指定终点，如图所示。
指定终点

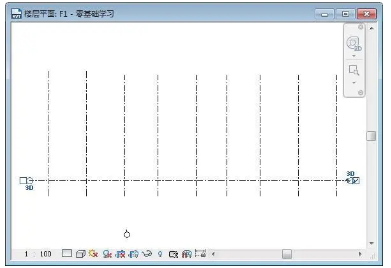

在终点位置单击鼠标左键，结束绘制水平轴线的操作，效果如图所示。
水平轴线的效果

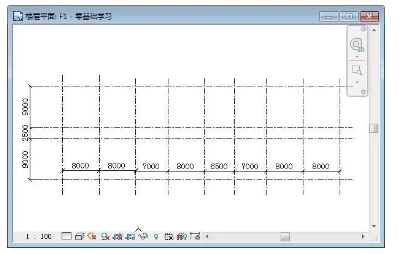

继续指定起点与终点来绘制水平轴线，绘制结果如图所示。
绘制结果
02、轴线控制柄的使用方法
选择轴线，在其两端显示控制柄。通过激活控制柄，可以调整轴线的显示样式。各控制柄的使用方法介绍如下。

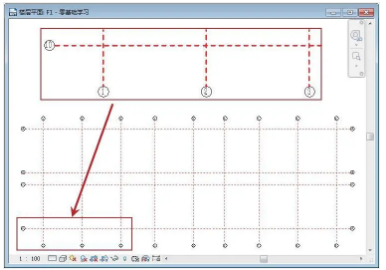

●【模型端点】：将光标置于轴线一端的模型端点之上，按住鼠标左键不放，向上拖曳鼠标，可以调整端点的位置，如图所示，结果是影响与之对齐的所有垂直轴线的端点位置。
激活端点
选择水平轴线，激活端点，向左或向右移动光标，也可以调整轴线端点的位置，如图所示。
激活水平轴线的端点

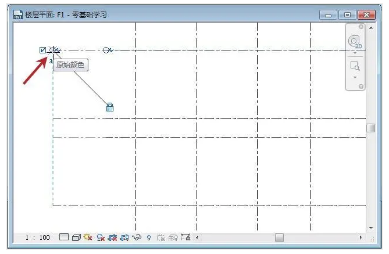

●【长度或对齐约束】：将光标置于约束按钮上，单击鼠标左键，可以删除约束。约束按钮的显示样式将发生变化，如图所示。
删除约束
删除约束后，激活轴线的端点，在移动端点时，只会影响选中的轴线，如图所示。其他轴线不受影响。
移动端点
●【隐藏编号：单击按钮，可以隐藏轴网标头。再次单击按钮，恢复显示轴网标头。

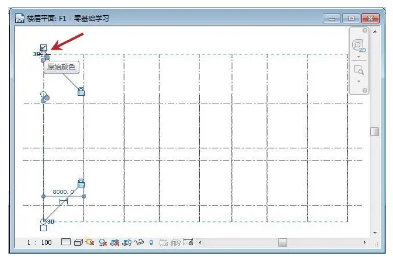

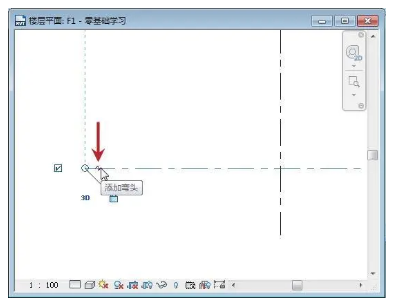

●【添加弯头：将光标置于弯头符号之上，高亮显示符号，如图所示，可添加弯头。
激活符号

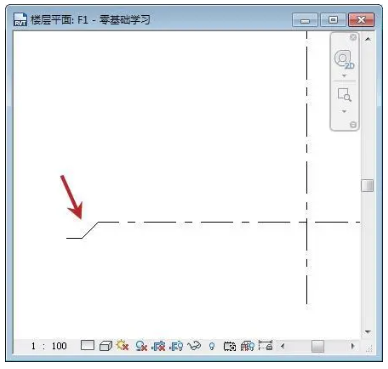

在符号上单击鼠标左键，可以为轴线创建弯头，如图所示。当发生轴号重叠的情况时，添加弯头可以移动轴号，以避免该情况。
添加弯头

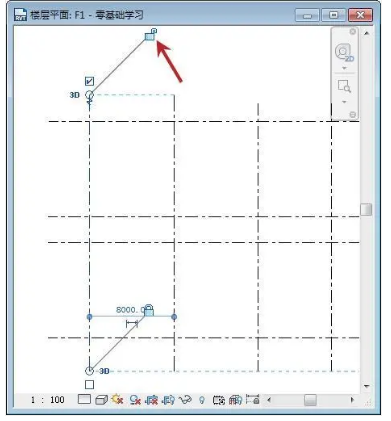

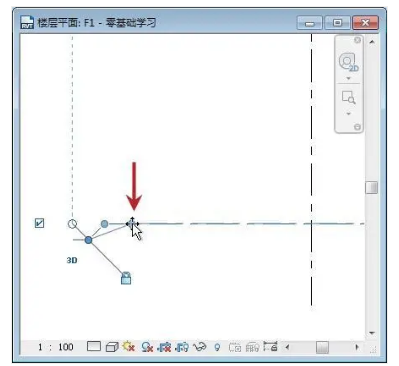

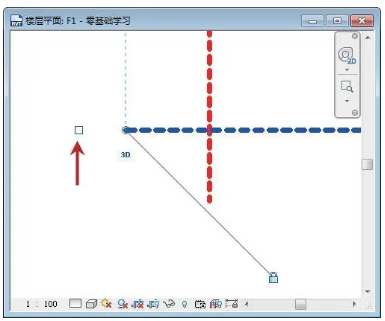

选择已添加弯头的轴线，在添加弯头的一端显示蓝色的实心夹点。激活夹点，移动光标，如图所示，可以改变弯头的显示样式。
激活夹点
03、添加轴网标头
绘制完毕轴网后，用户会发现无论是水平轴线还是垂直轴线都没有显示标头。这是因为2018版本的Revit已经取消了自动添加轴网标头这一功能。

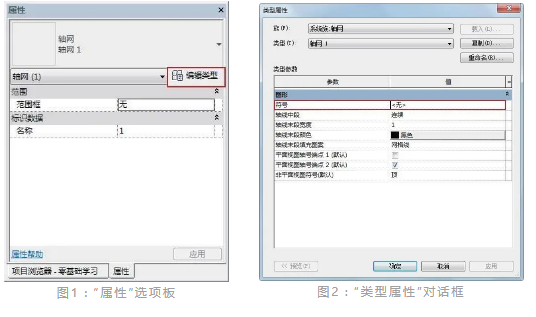

2018版本前的Revit在绘制轴线时是自带标头的。没有轴网标头，会给绘图造成诸多不便，所以需要载入标头。选择任意轴线，在“属性”选项板中显示轴线的名称。如图1所示，在“名称”选项中显示1，表示选中的轴线为1号轴线。
单击“属性”选项板右上角的“编辑类型”按钮，弹出“类型属性”对话框。“类型参数”列表中的“符号”选项中显示参数为“<无>”，如图2所示，表示选中的轴线没有添加标头。

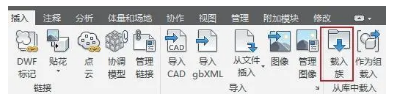

选择“插入”选项卡，在“从库中载入”面板中单击“载入族”按钮，如图所示，激活命令。
单击按钮

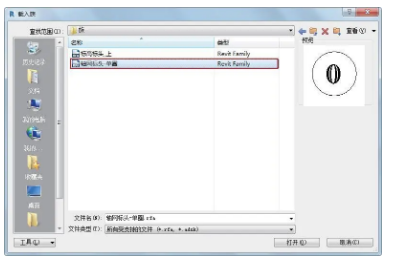

弹出“载入族”对话框，选择“轴网标头-单圆”文件，如图所示。单击“打开”按钮，将标头载入到项目中。
选择标头

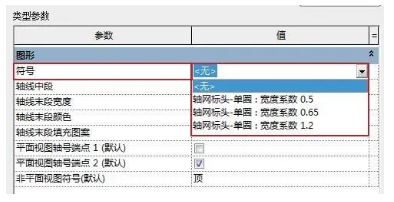

再次打开“类型属性”对话框，单击“符号”选项，在弹出的列表中显示已载入的标头，如图所示。
“符号”列表
在“符号”列表中选择名称为“轴网标头-单圆：宽度系数0.65”的标头，如图所示。
选择标头

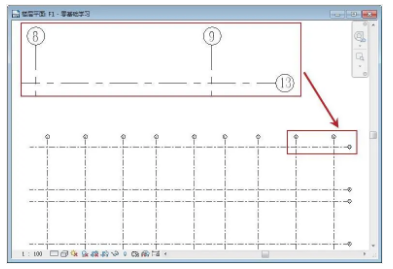

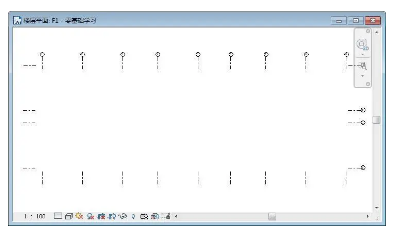

单击“确定”按钮，返回视图。观察添加标头后轴网的显示效果，如图所示。
添加标头
04、编辑轴网的显示样式
修改“类型属性”对话框中的参数，可以影响轴网的显示样式。

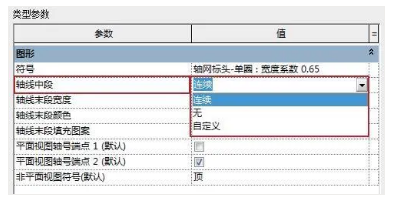

在对话框中单击“轴线中段”选项，弹出样式列表，显示3种样式。默认选择“连续”选项，如图所示，表示轴线中段与轴线末段连接在一起。
样式列表
选择“无”选项，单击对话框右下角的“应用”按钮，观察轴网的样式变化，效果如图所示。
隐藏轴线中段的效果

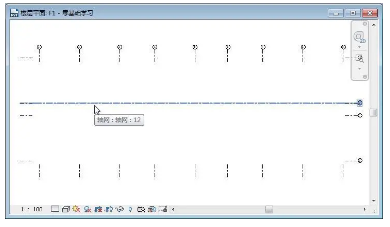

隐藏轴线中段后，如果想要预览中段，将光标置于轴线之上，即可高亮显示中段，如图所示。但是在移开光标之后，中段又会恢复隐藏状态。
临时显示轴线中段

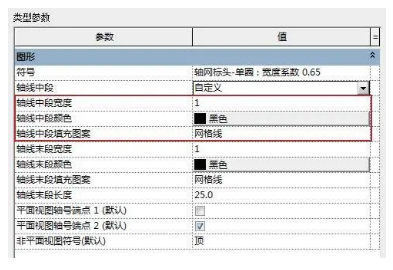

在“轴线中段”列表中选择“自定义”选项后，对话框中新增3个选项，分别是“轴线中段宽度”“轴线中段颜色”“轴线中段填充图案”，如图所示。
新增选项
通过设置新增的3个选项的参数，可以影响中段在视图中的显示效果。

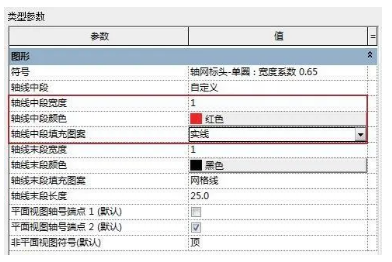

分别修改中段的宽度、颜色及填充图案参数，如图所示。
设置选项参数

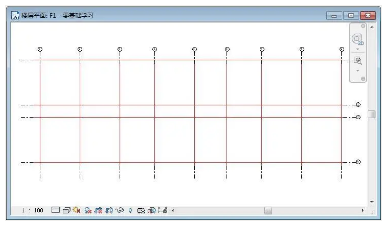

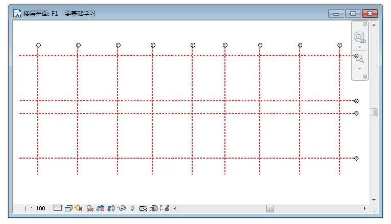

参数设置完毕，单击“应用”按钮，此时轴线中段的显示效果如图所示。轴线末段仍然保持默认值。
修改样式的效果

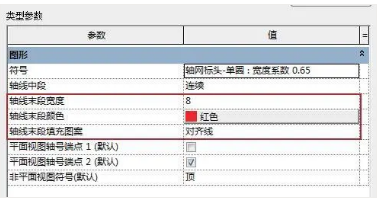

恢复“轴线中段”的样式为“连续”样式，并修改轴线末段的相关参数，例如宽度、颜色和填充图案，如图所示。
设置参数

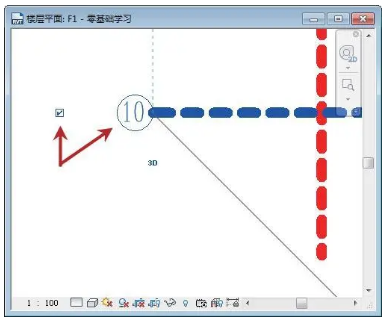

单击“应用”按钮，查看轴线样式的修改效果，如图所示。
修改样式的显示效果

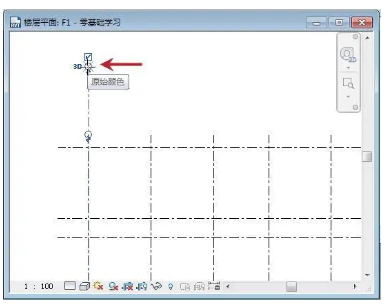

选择水平轴线，其左侧的“隐藏编号”处于禁用状态，如图所示。禁用该符号的结果就是轴网标头被隐藏。
禁用符号的效果
单击“隐藏编号”符号，激活符号。同时轴网标头也恢复显示，效果如图所示。
激活符号

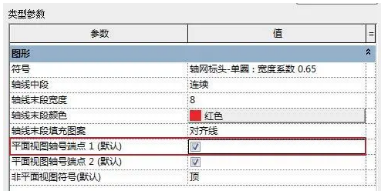

在“类型属性”对话框中选择“平面视图轴号端点1（默认）”选项，如图所示。
选择选项
单击“应用”按钮，在轴线的两端可以同时显示标头，效果如图所示。
显示标头
