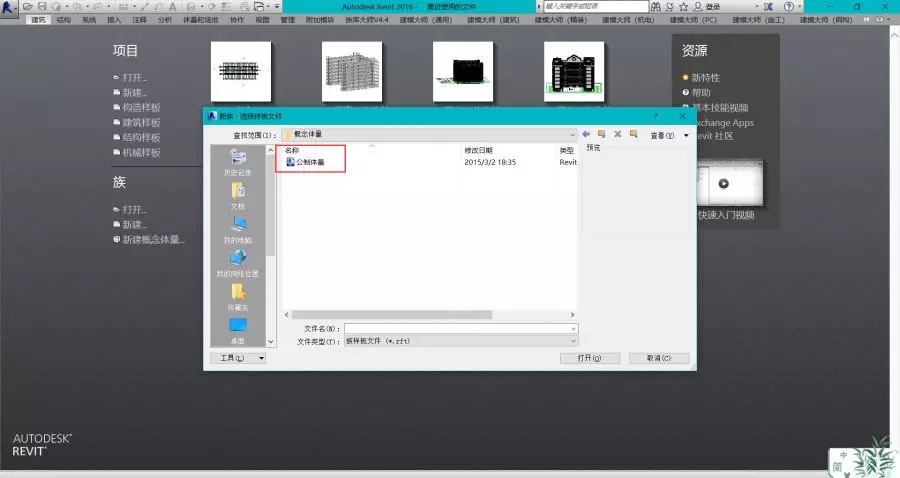

1、新建--族--公制体量。

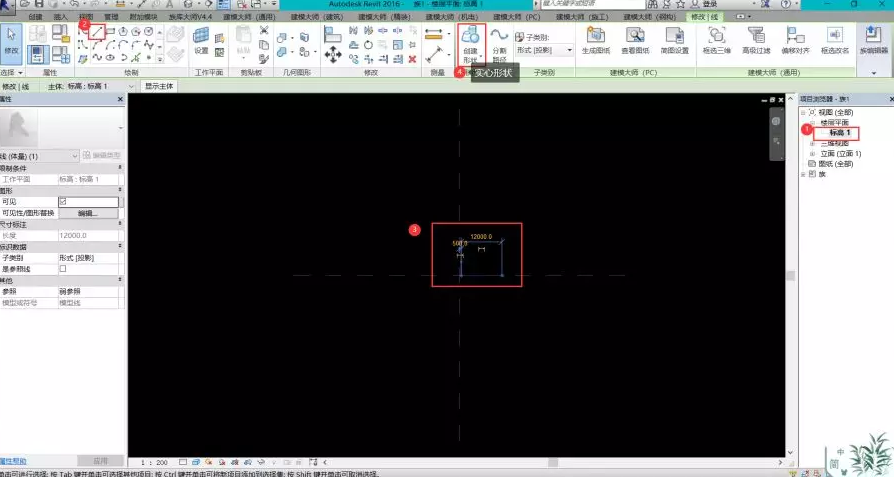

    2、在标高1绘制一条直线，并生成实心形状。

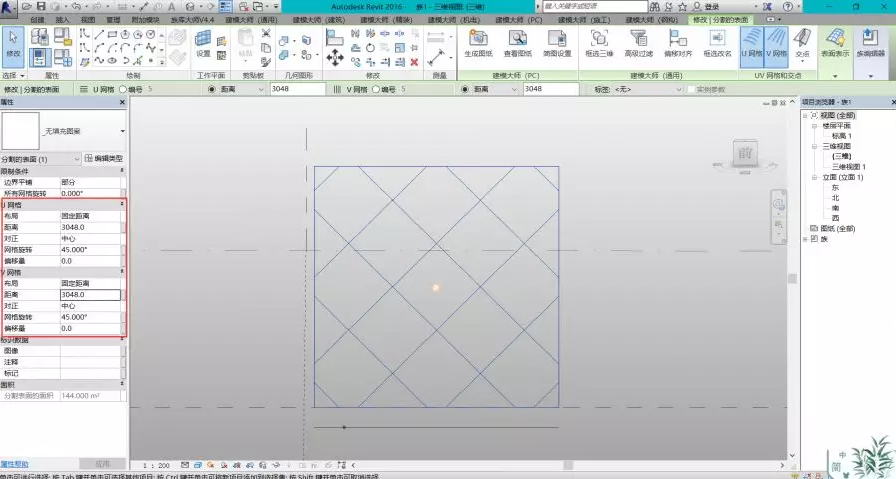

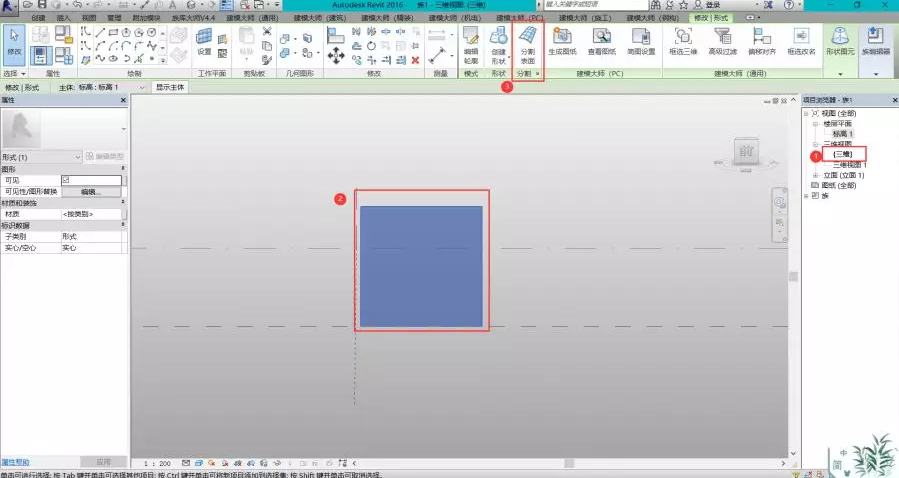

    3、到三维--选中图形--表面分割--属性--V网格:固定距离：3048、网格旋转：45°--U网格：固定距离：3048、网格旋转：45°。

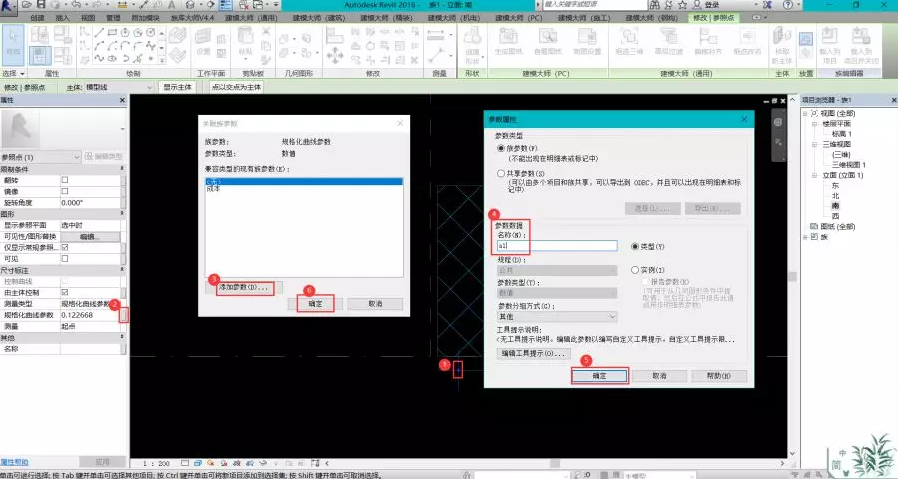

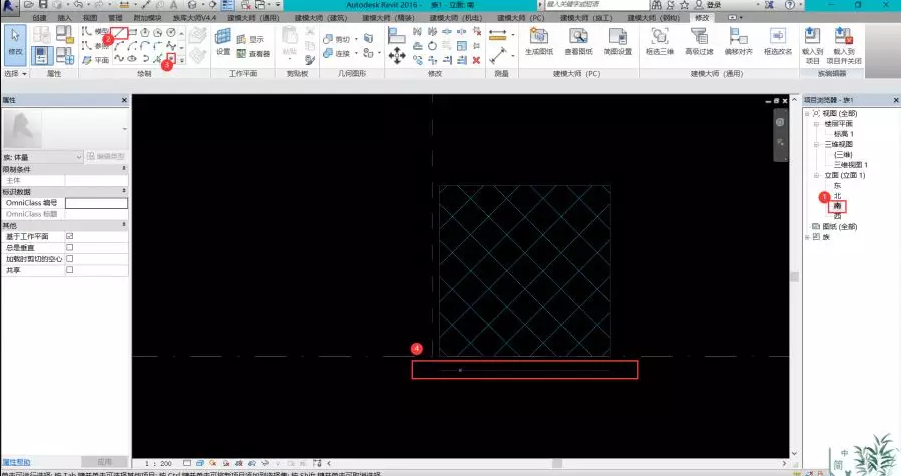

    4、南立面绘制一条直线，并在直线上放置一个点，选中这个点，属性：规格化曲线参数--添加参数a1。

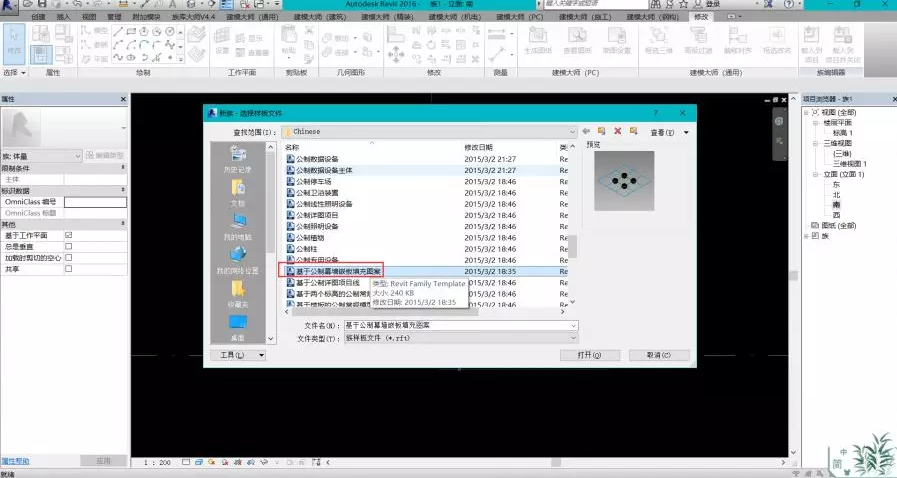

    5、新建--族--基于公制幕墙嵌板填充图案。

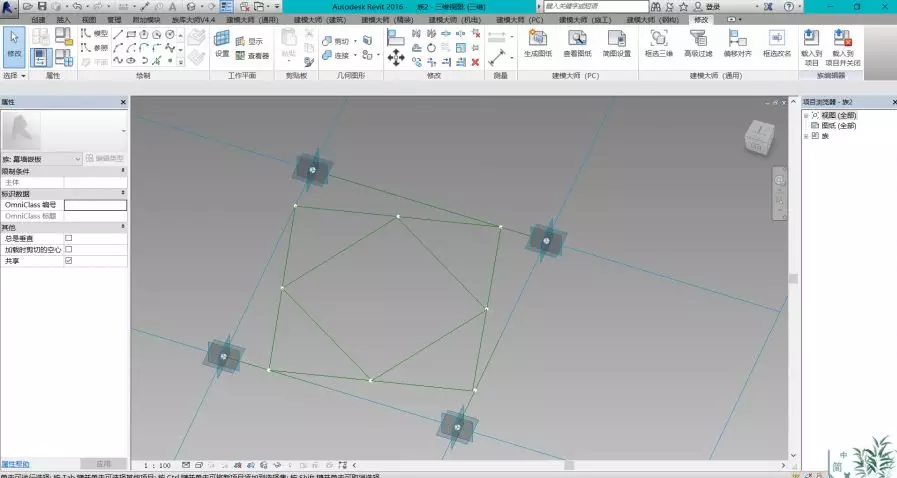

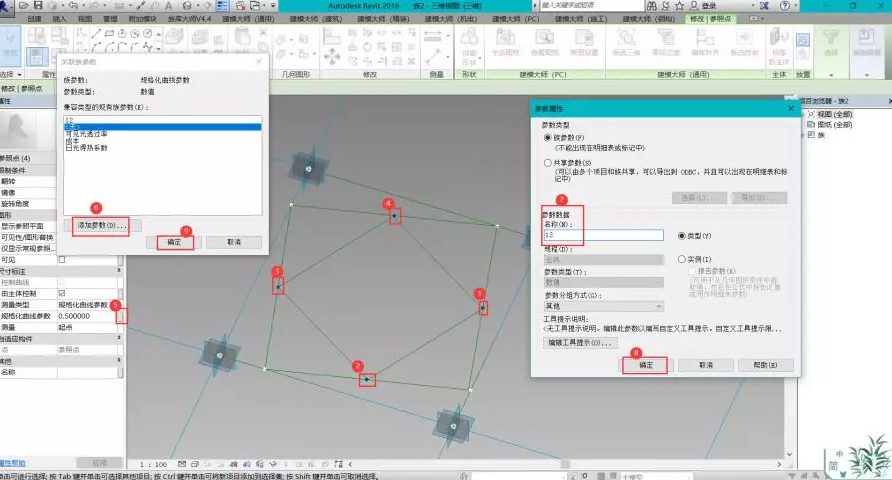

    6、在平面放置4个点，并用参照线一次性连接，选中这4个点，属性：规格化曲线参数--添加参数：12（重复此次操作，最后添加参数：13）。

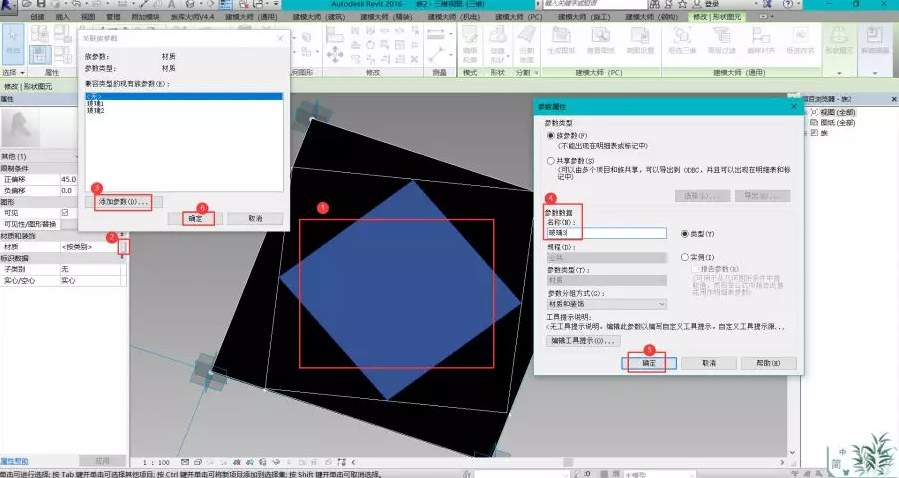

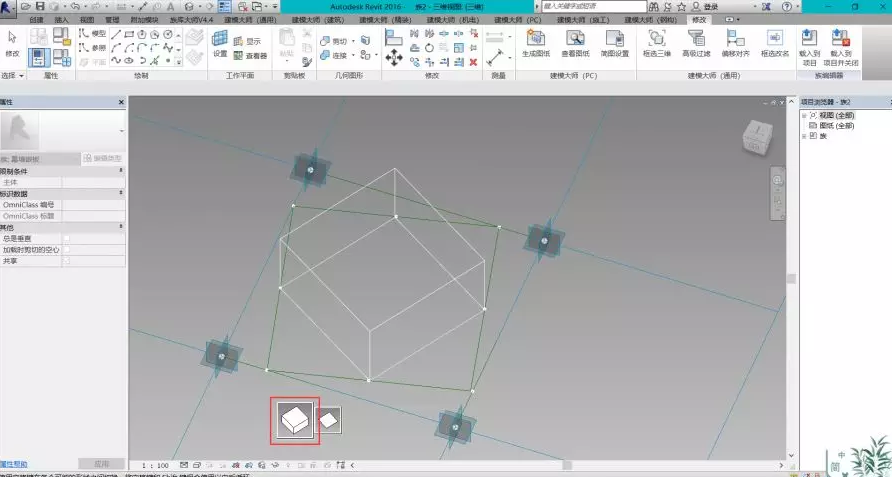

    7、分别选中图形，给予它们实心形状，并赋予材质。

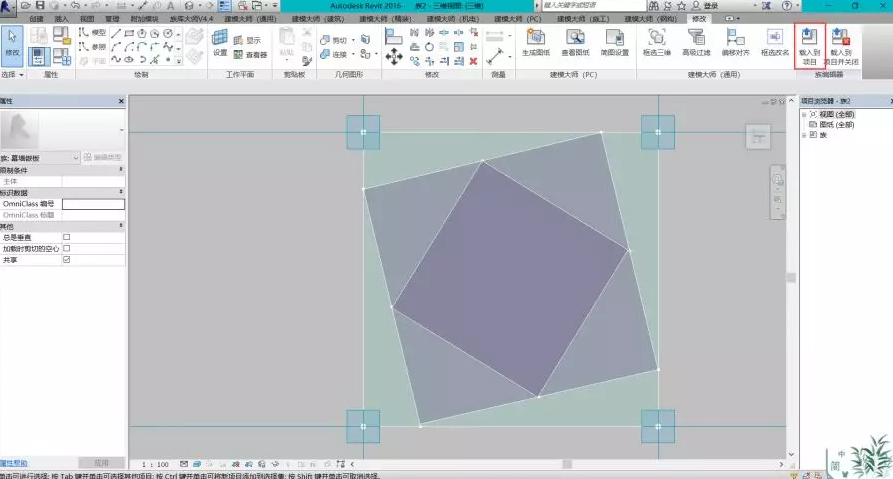

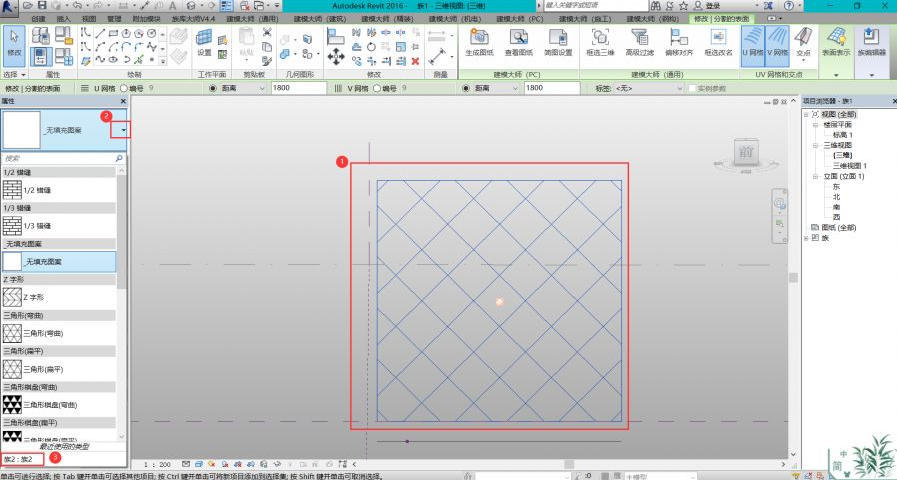

    8、载入项目中，选中网格，属性：族2。

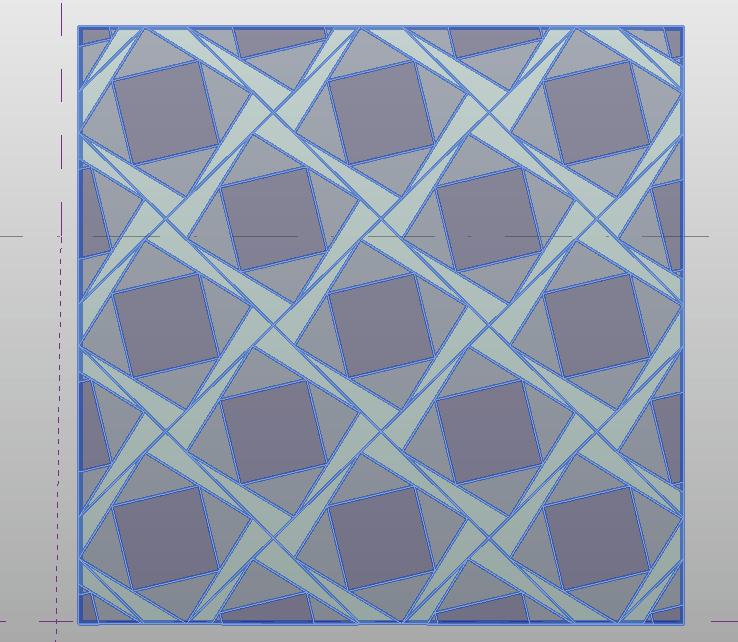

    9、效果图。
