使用“添加分割线”工具，可以添加线性边，并将屋顶或结构楼板的现有面分割成更小的子面域。

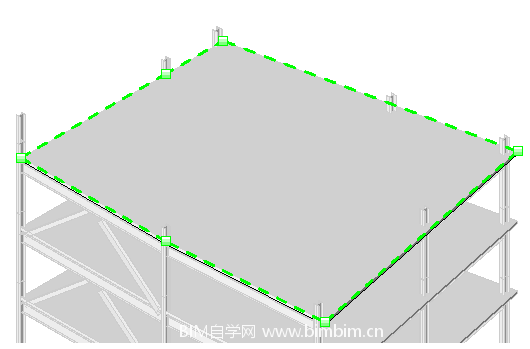

    1.选择要修改的楼板。

    2.单击“修改|楼板”选项卡→“形状编辑”面板→“添加分割线”。

    3.在结构楼板上的任意位置选择顶点、边、面或点，开始创建分割线。

    注：可以在楼板面上的任意位置添加起点和终点。如果光标在顶点或边缘上，则编辑器将捕捉三维顶点和边缘，并且沿边缘显示标准捕捉控制柄以及临时尺寸标注。如果未捕捉任何顶点或边缘，则选择时，线端点将投影到表面上最近的点。将不在面上创建临时尺寸标注。

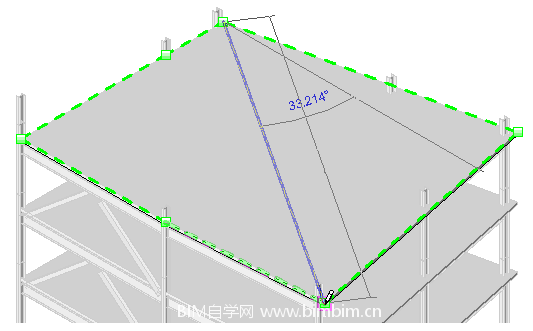

    4.在楼板上的任意位置选择另一个顶点、边、面或点，结束分割线。

    一条新的边将添加到楼板的面上。
