“坡度箭头”工具可创建斜表面。

    坡度箭头可用于下列类型的图元：

        屋顶

        檐底板

        楼板

        结构楼板

        建筑地坪

        天花板

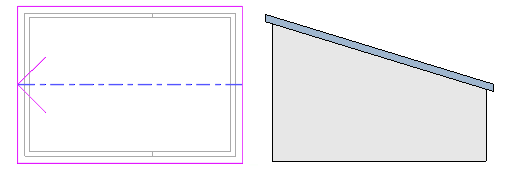

    例如，要创建平坦的坡屋顶，可由屋顶边界的下边缘向上边缘绘制一个坡度箭头。

    在绘制坡度箭头时，可以输入属性值来指定其头和尾的高度或坡度值。坡度箭头的尾部必须位于一条定义边界的绘制线上。该绘制线不能有坡度定义（除非坡度箭头位于顶点上），因为这样将造成同一线段的坡度冲突。

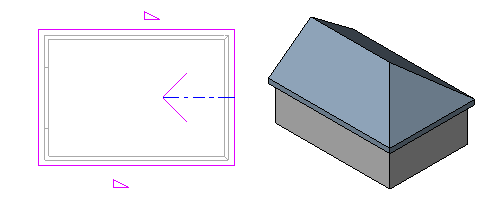

    下面的示例显示了双坡屋顶上的屋脊。坡度箭头属性定义为：“指定”=“坡度”、“尾高度偏移”=4’0”、“坡度”=9”/12”。

    何时使用坡度箭头

    在下列情况下使用坡度箭头

    想要在平面视图上绘制坡度。

    知道图元平面顶部和底部的高度，而不知道坡度角的值。例如，可以使用坡度箭头来调整平屋顶，以满足排水点处的特定高度要求。

    坡度与表面斜交叉，或者不与边缘成直角。

    坡度的起点和终点是表面上的非典型点。

    想要创建老虎窗。
