如何在CAD2024中创建新的标注样式

本文将详细介绍如何在CAD2024中创建新的标注样式。标注是CAD设计中非常重要的一部分，它可以帮助我们在图纸中标记尺寸、文字和其他相关信息。CAD2024是一款强大的CAD软件，它提供了丰富的标注工具和样式选项，使我们能够根据需要自定义标注样式。

了解标注样式

在开始创建新的标注样式之前，首先需要了解标注样式的基本概念。标注样式是指标注的外观和格式设置，例如文字字体、尺寸线样式、箭头类型等。CAD2024提供了多种默认的标注样式，但有时候这些默认样式无法满足我们的需求，因此需要创建新的标注样式。

打开样式管理器

要创建新的标注样式，首先需要打开CAD2024中的样式管理器。可以通过以下几种方式打开样式管理器：

1. 点击CAD界面顶部的“样式管理器”图标。

2. 使用快捷键“Ctrl+2”打开样式管理器。

3. 在CAD命令行中输入“STYLE”命令并按下回车键。

创建新的标注样式

在样式管理器中，我们可以看到已有的标注样式列表。要创建新的标注样式，可以按照以下步骤进行：

1. 在样式管理器中，点击“新建”按钮。

2. 在弹出的对话框中，输入新标注样式的名称，并选择基于哪个已有的样式进行修改。如果想从头开始创建新的样式，可以选择“无”。

3. 点击“确定”按钮，开始对新标注样式进行设置。

设置标注样式属性

在设置新的标注样式时，可以根据需要调整以下属性：

1. 字体和文字样式：可以选择不同的字体、字号和文字样式。

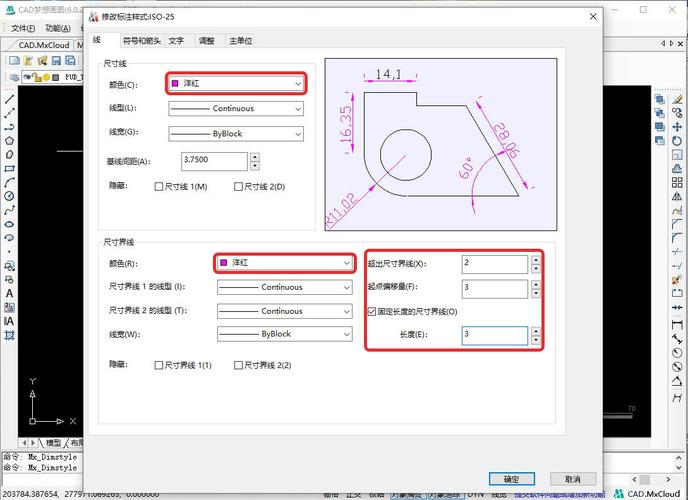

2. 尺寸线样式：可以选择尺寸线的类型、线宽和颜色。

3. 箭头样式：可以选择箭头的类型、大小和颜色。

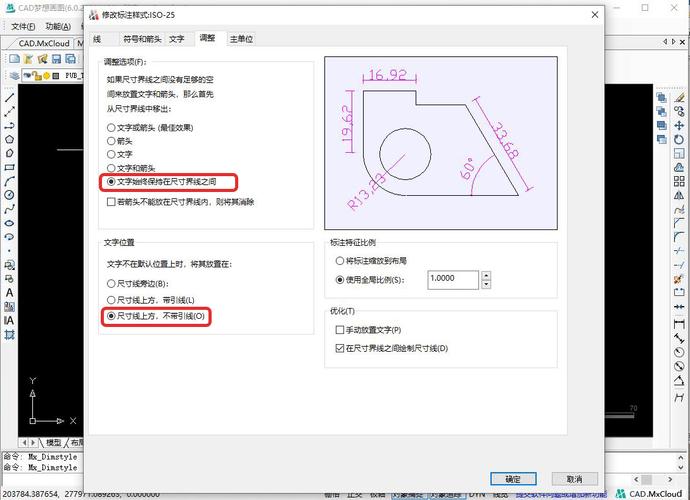

4. 尺寸线文本位置：可以设置尺寸线上的文字位置，如上方、下方或中间。

5. 其他属性：还可以设置标注的对齐方式、标尺类型等其他属性。

保存标注样式

在设置完新的标注样式后，记得点击“应用”按钮查看效果。如果满意，可以点击“确定”按钮保存该样式。保存后，新的标注样式将会出现在样式管理器的列表中，可以随时选择使用。

使用新的标注样式

创建并保存了新的标注样式后，我们可以在CAD设计中随时使用它。在进行标注时，可以通过以下步骤选择新的标注样式：

1. 在绘图界面中，点击“标注”选项卡。

2. 在标注选项卡中，点击“标注样式”图标。

3. 在弹出的样式管理器中，选择我们创建的新的标注样式。

4. 点击“确定”按钮，开始使用新的标注样式进行标注。

总结了如何在CAD2024中创建新的标注样式。首先需要了解标注样式的基本概念，然后打开样式管理器进行创建。在创建过程中，可以根据需要设置各种属性，如字体、尺寸线样式和箭头样式等。最后，记得保存新的标注样式并在需要时使用。
