我们在绘制幕墙网格时，是否在为只能绘制横平竖直的幕墙网格而不满呢？

    有没有想过，Revit难道就不能绘制倾斜的网格吗？不能使我绘制的网格更加多样化呢？

    实际上，只要我们敢想，Revit就能帮我们实现，下面就让我们一起来看看吧！

    PART 01

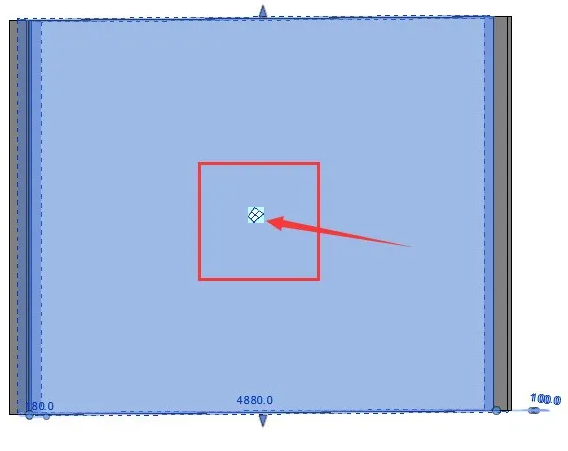

    首先我们绘制一段幕墙。选中幕墙，点击幕墙中间的“配置轴网布局”命令，就会进入幕墙网格编辑界面。

    PART 02

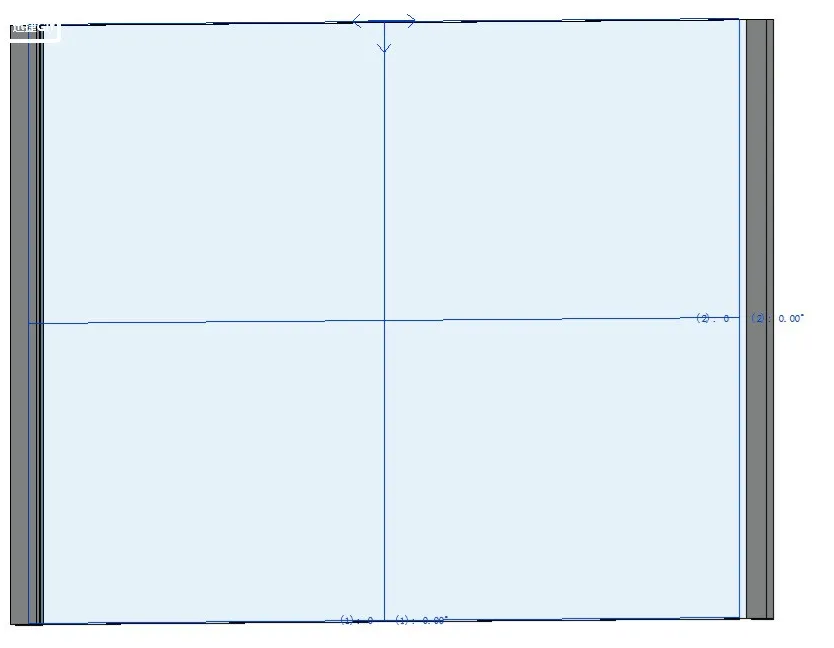

    设置“将对正（垂直网格）设置为中心”位置，如图：

    PART 03

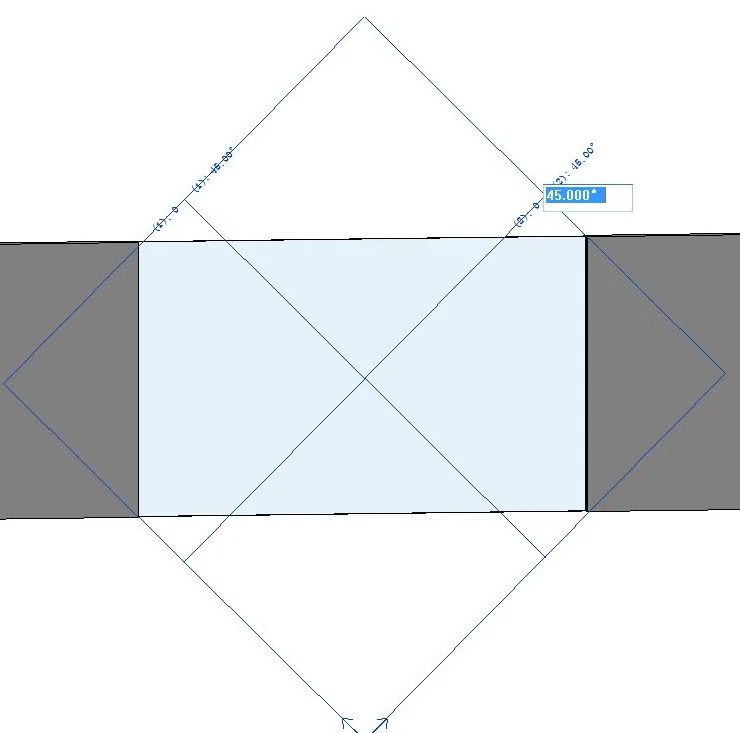

    输入需要调整的角度，这里我们都设置为45度。

    PART 04

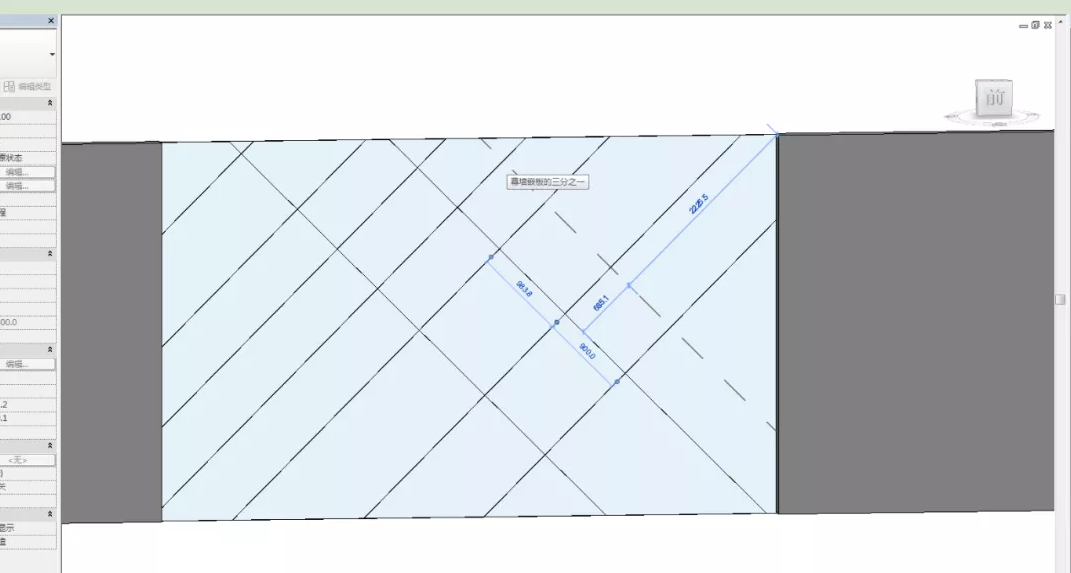

    然后点击幕墙网格命令，这样就能绘制倾斜的网格线了。

    PART 05

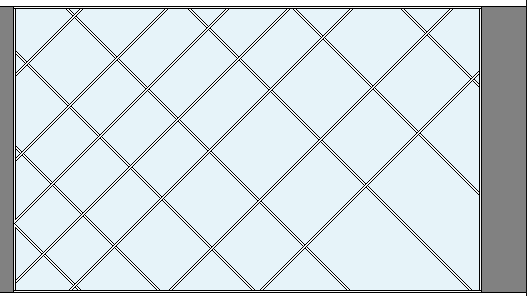

    最后我们的添加竖梃步骤就完成了。

    今天的小技能大家学到了吗？
