将Revit用于预制详图时，如想要提高工作效率并获得最佳结果，您可以这样做……
重新放置构件

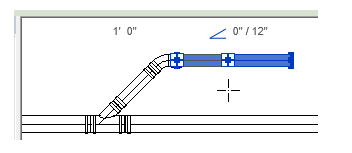

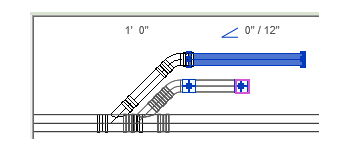

拖动连接件的同时按住Shift键，以任意方式重新放置多个构件。例如：拖动连接件的同时如果按住Shift键，则可以在任意方向上移动管道。
拖动连接件的同时如果未按住Shift键，则移动将受约束。
使用“移动”工具使移动更精确。

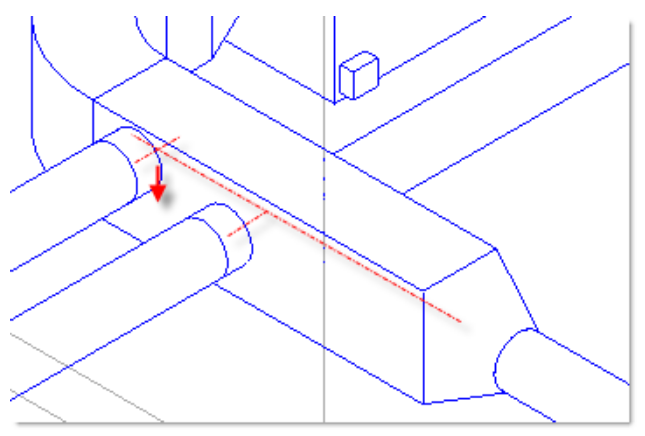

使偏移接头居中，然后再使用“设计到预制”。
为改进将Revit模型转换为预制构件时的结果，请确保偏移接头居中，然后再启动“设计到预制”工具。转换完成后，可以重新放置接头。
在使用“布线填充”之前，为需要三个折弯的间隙添加一个折弯。

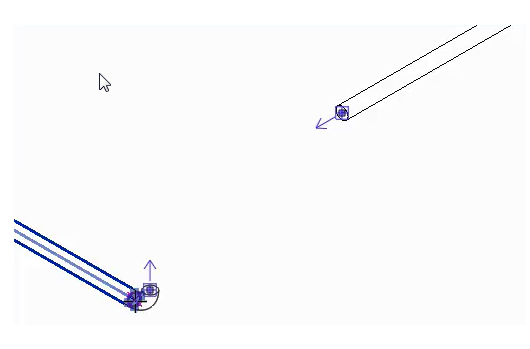

如果两条直线之间的间隙的标高不同（如下图所示），并且要填充间隙的解决方案包括三个折弯，那么在使用“布线填充”工具之前，请先在其中一条直线的终点处放置第一个折弯。

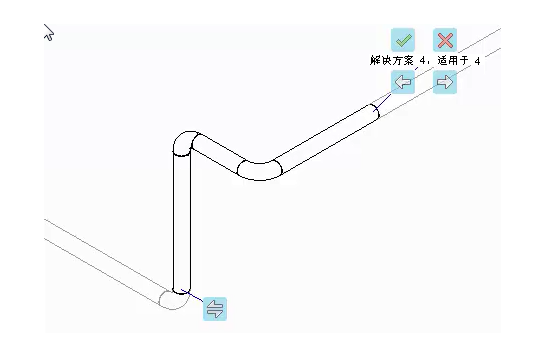

Revit将提供一种解决方案，其中使用其他两个折弯填充间隙。
使用“布线填充”将支管连接到主管
将支管连接到主管时，请使用“布线填充”。“修剪/延伸”始终使用第一种解决方案，这可能不是您需要的结果。使用“布线填充”便可更快速地获得所需的解决方案。
剪切成直线时应对齐到边缘。
在预制零件（如T形三通）中，当通过对齐交叉支管追踪线以插入或剪切成直线时，请通过在直线边缘单击（不是在直线的中心线单击）的方式将零件与交叉口对齐。
请执行此操作，因为当您对齐至边缘时，该零件将对齐到追踪线。当您对齐至到中心线，零件将对齐到捕捉栅格，而不是追踪线。

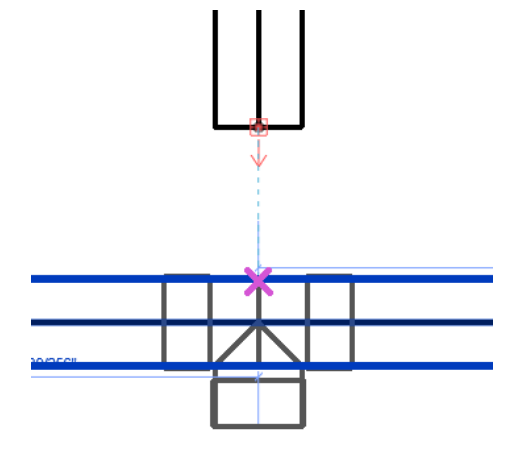

对齐到（单击）零件的边缘，如下图所示（对齐至追踪线）：

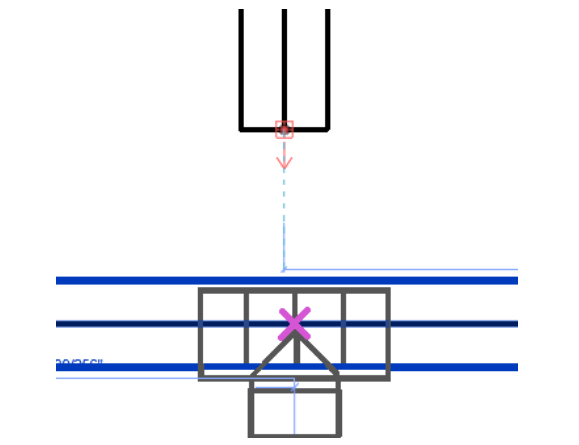

不对齐到（单击）零件的中心线，如下图所示（对齐到捕捉栅格）：
