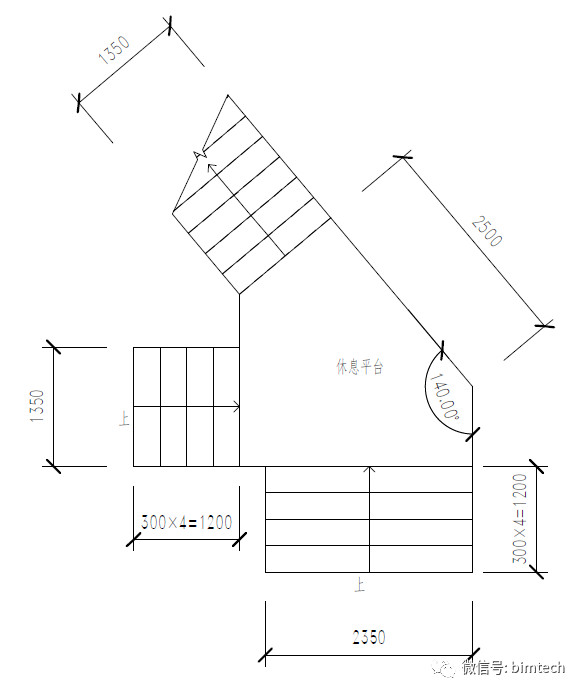

本楼梯为学院图书馆西北角一层的步行楼梯（部分），平面尺寸如下图所示。材质不做要求，踢面高度均为150mm，踏步深度均为300mm，平台厚度为200mm，扶手栏杆为默认即可。

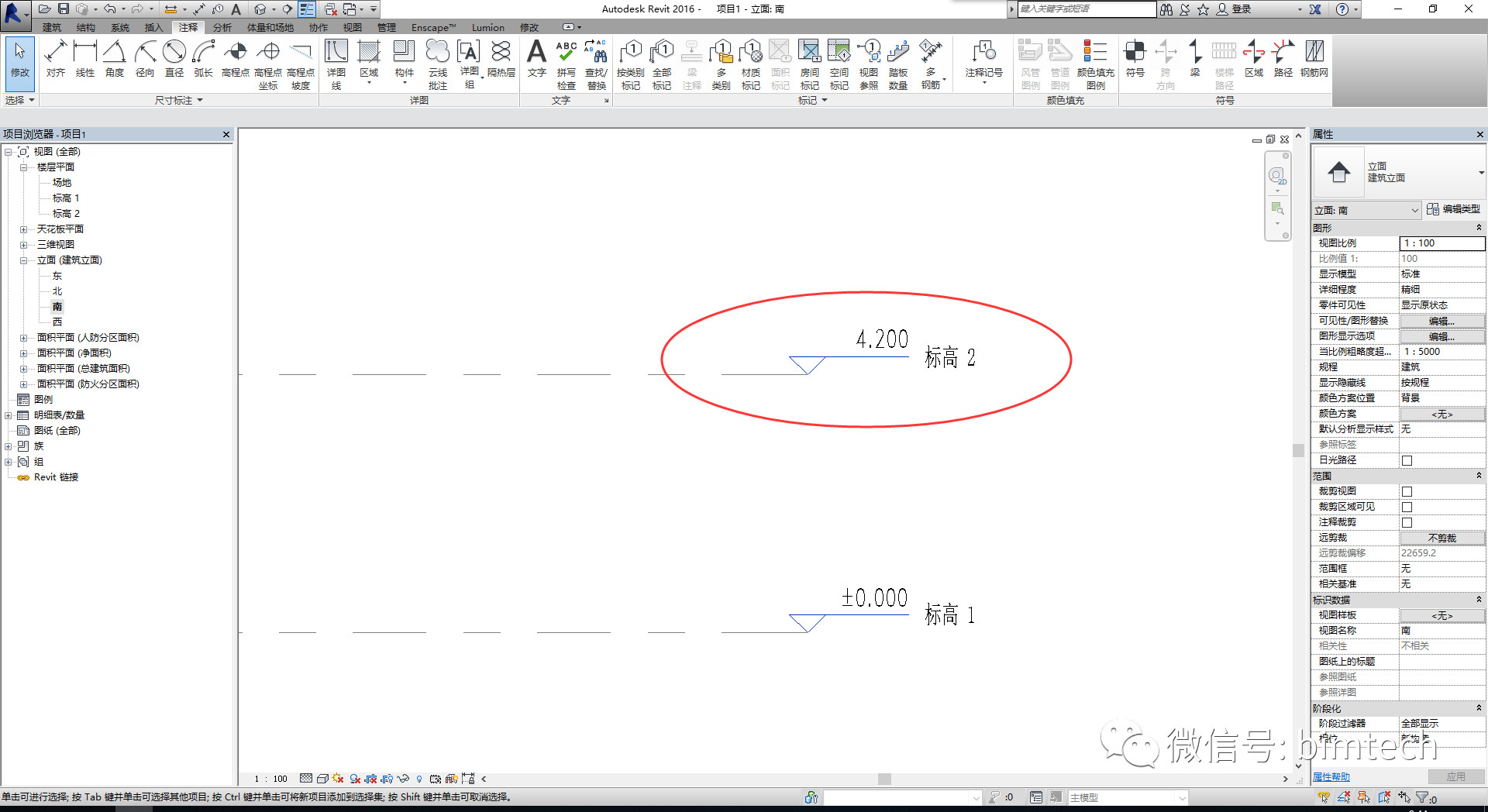

1、新建一个项目（建筑样板），修改标高2为"4.2m"，如下图1所示；

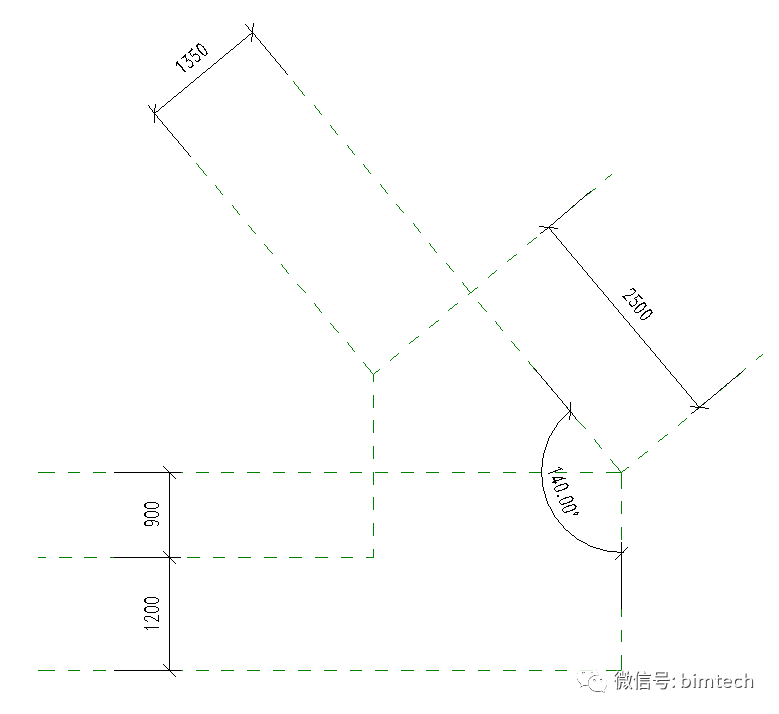

2、返回“标高1”视图，绘制如下图所示的参照平面（RP）；

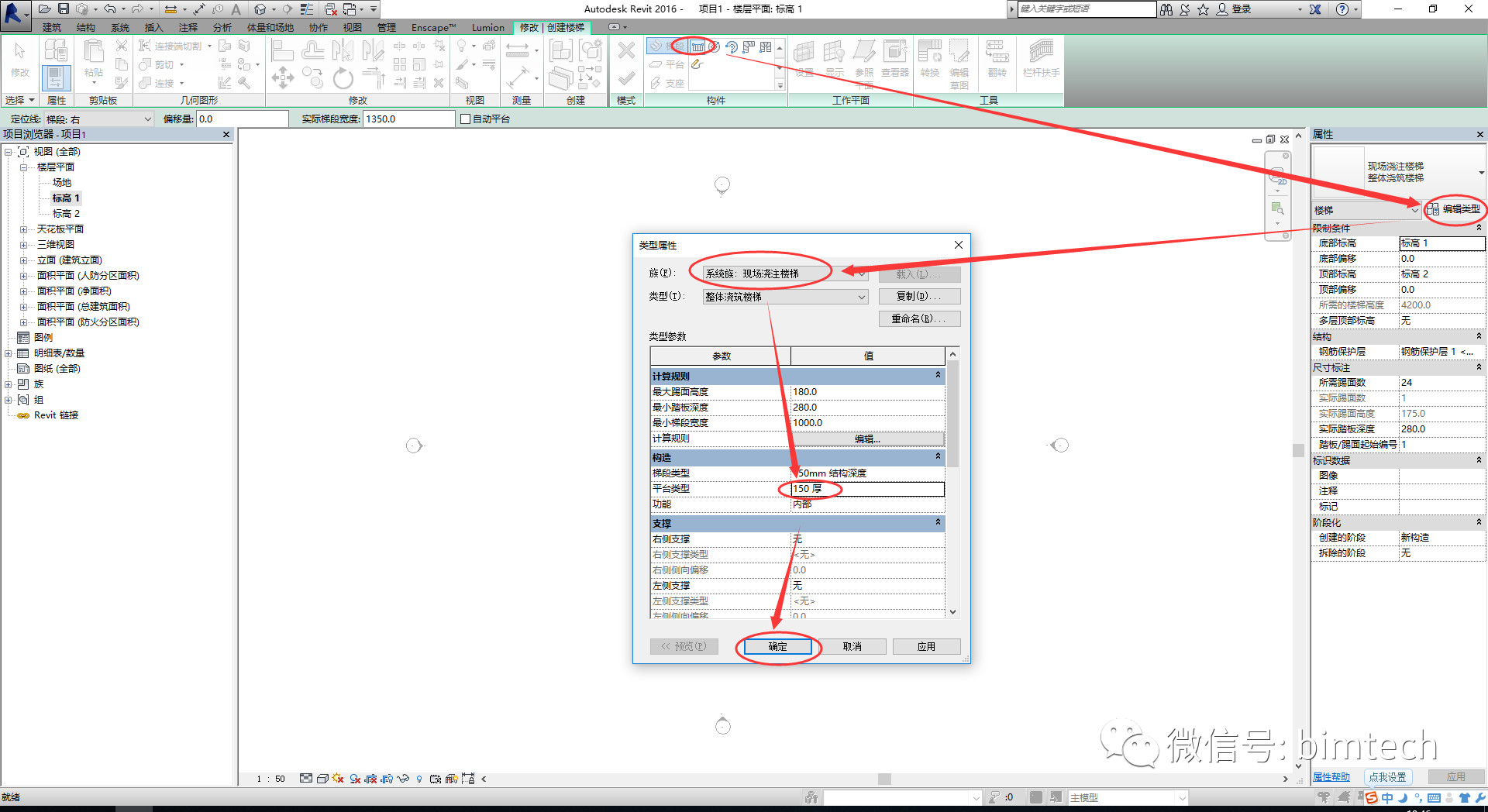

3、进入“建筑”选项卡，单击“楼梯(按构件)”命令，进入“编辑类型”后，选择“系统族：现场浇筑楼梯”，再将平台类型修改为“200厚”，然后单击“确定”，如下图所示；

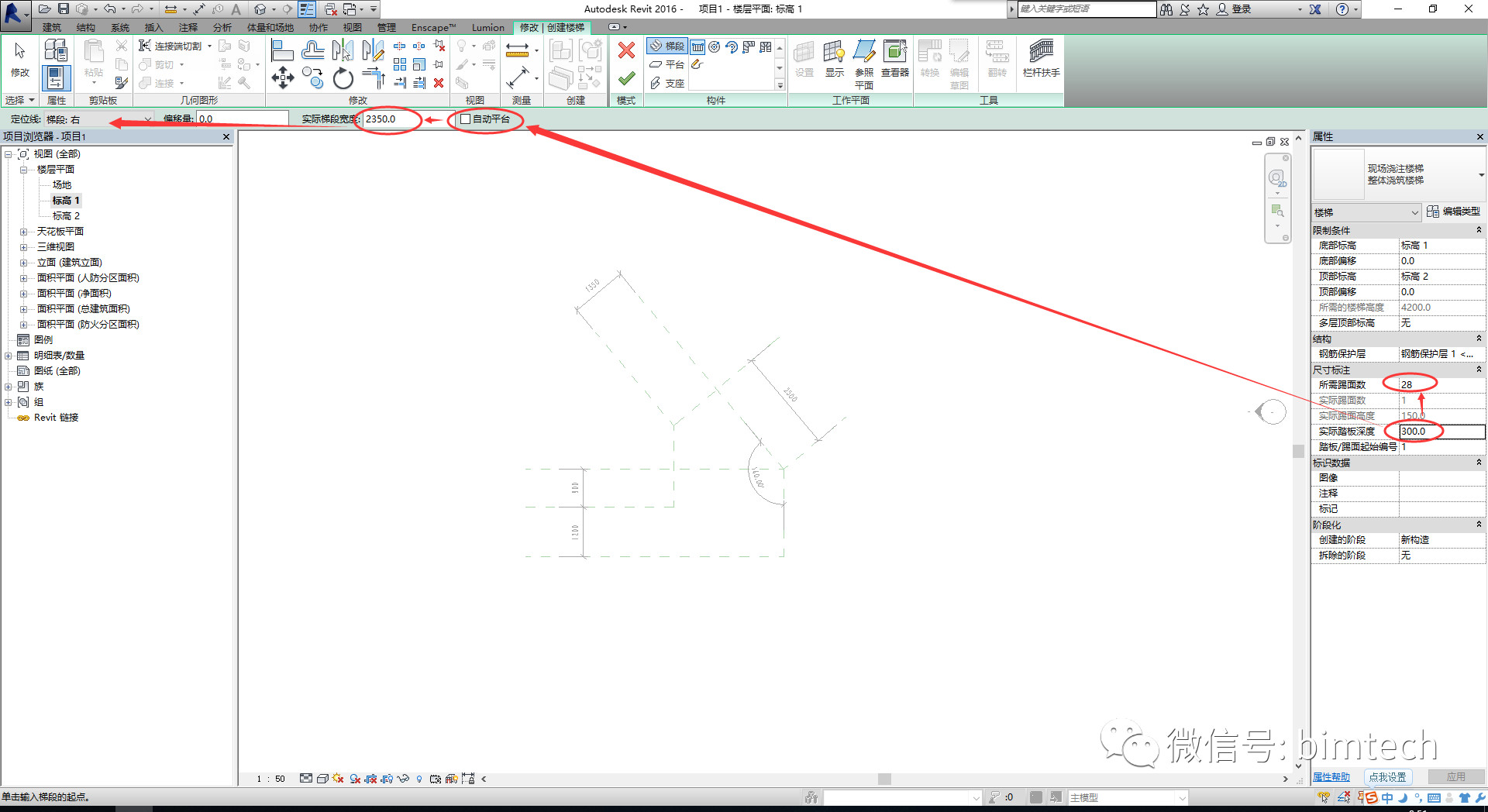

4、将所需踏板深度修改为“300”，所需踢面数修改为“28”，实际梯段宽度修改为“2350”，关闭“自动平台”，定位线修改为“梯段：右”，如下图所示；

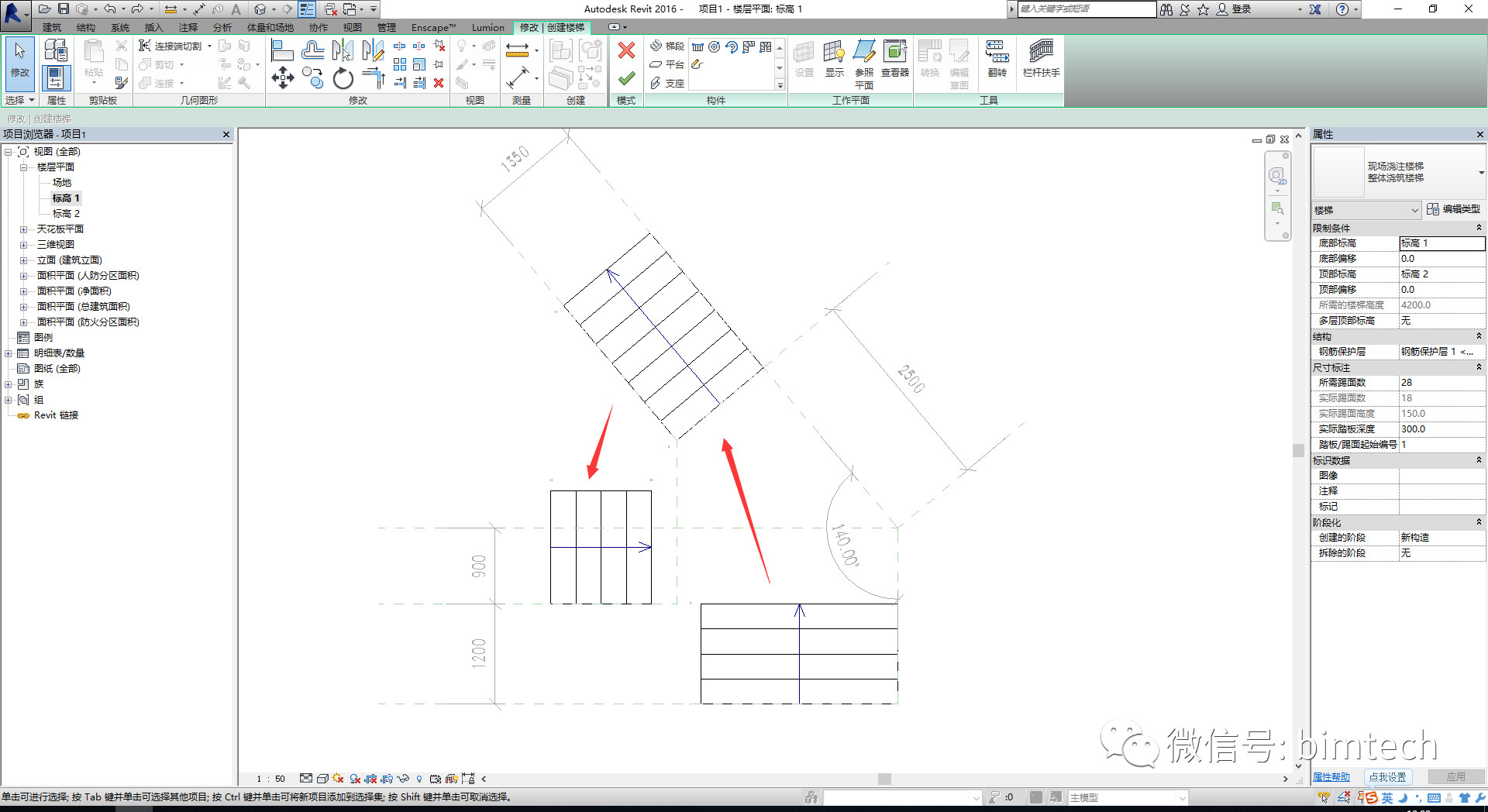

5、依次绘制如下图所示的三个梯段（注意：各梯段宽度不一致）；

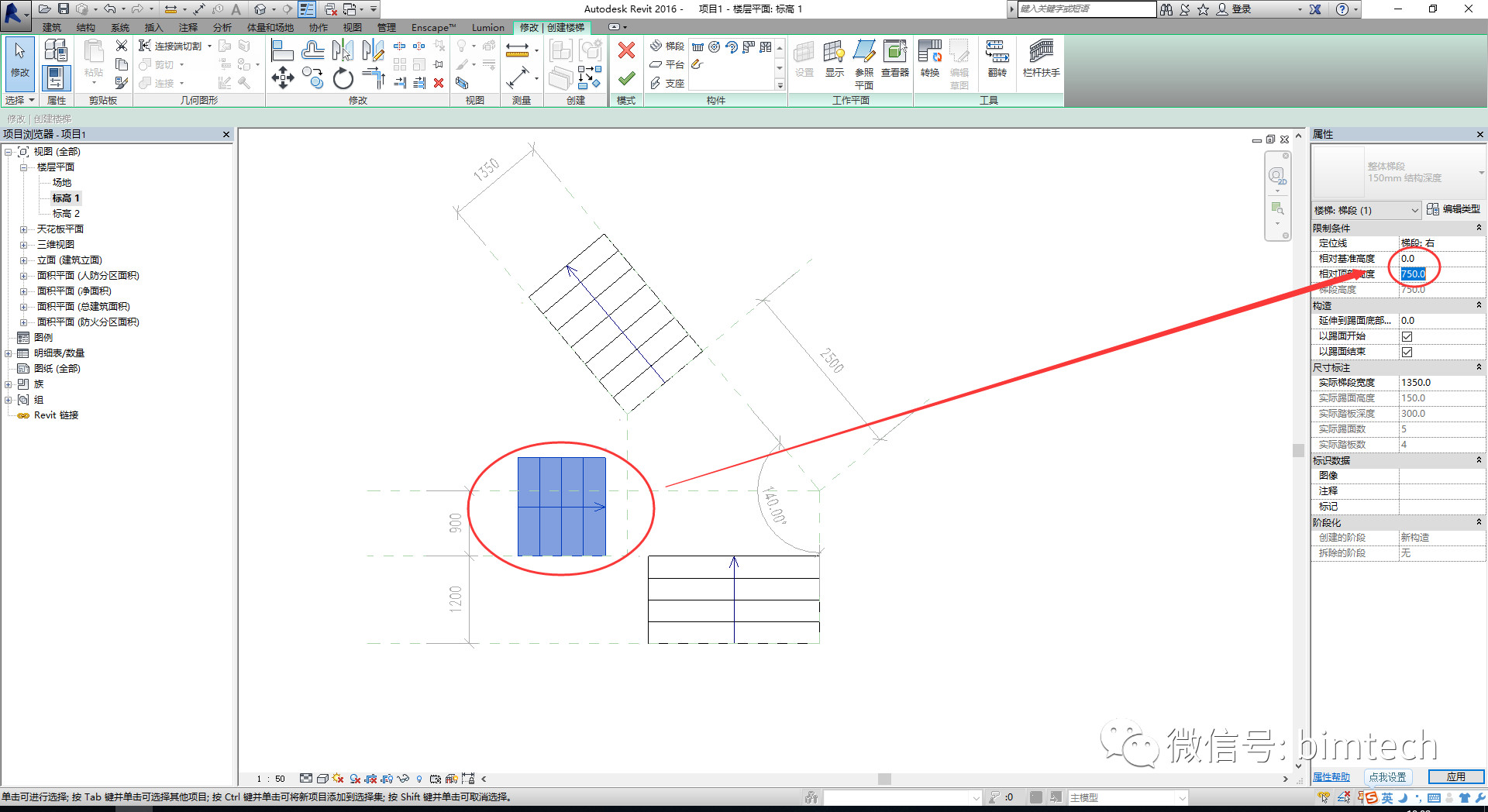

6、调整下图红色圈内的梯段标高；

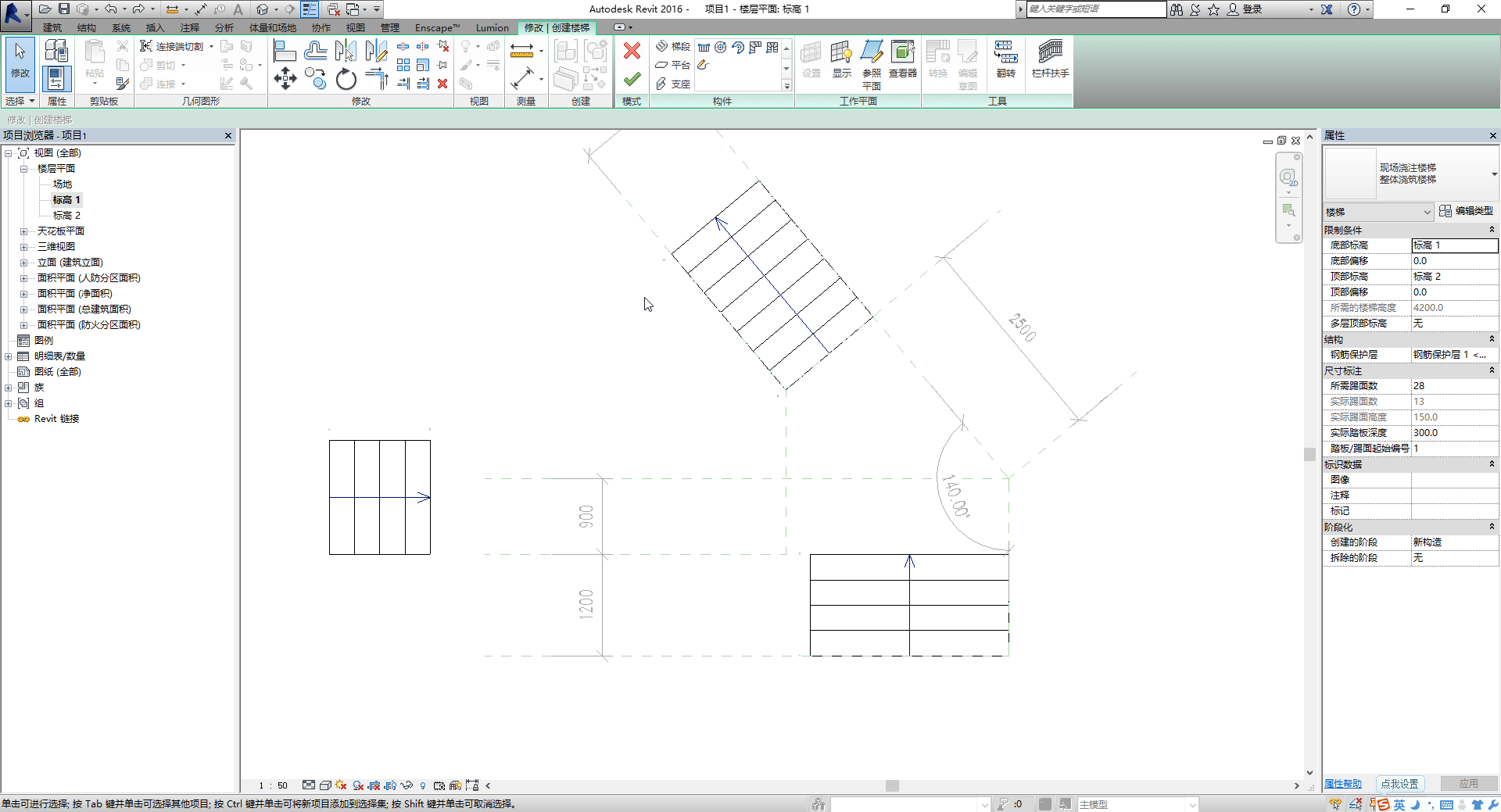

7、通过移动梯段，手工绘制平台，修改平台高度等操作完成梯段和平台的组装，具体过程可参考下方动图；

8、简单给个材质，看看效果先

再来个动图转呀转。。。
