对于较复杂的场地，需要将场地CAD文件导入至项目中来辅助绘制场地，这里讲比较简单的、没有复杂高地起伏的、平整的场地的绘制。
一、绘制地形表面

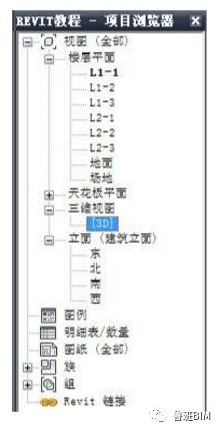

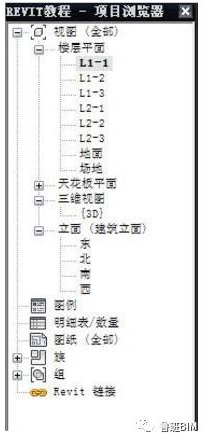

在REVIT项目浏览器中，打开楼层平面“L1-1”，即我们之前所绘制的-0.150标高平面（其实打开任意平面都可，因为在绘制地形表面的时候计算的是绝对高程）

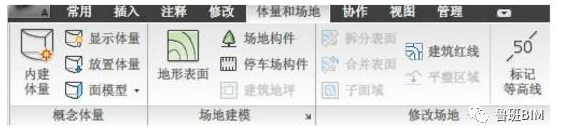

“体量与场地”选项卡→“场地建模”面板→“地形表面”

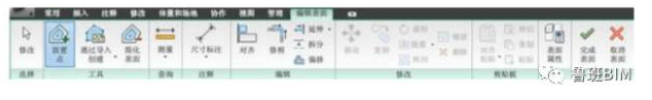

“工具”面板→“放置点”

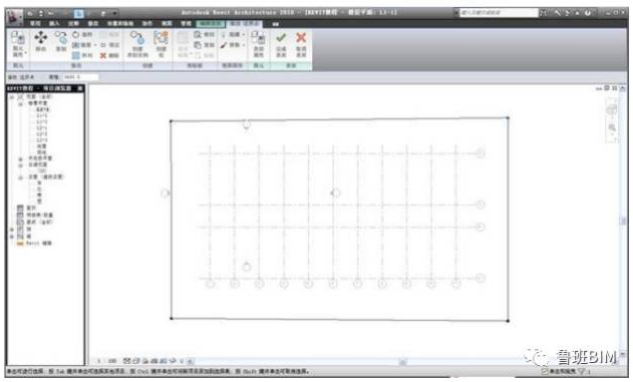

在“高程”栏中，输入“3600”,围绕轴网边缘，点出4个点
单击“完成表面”

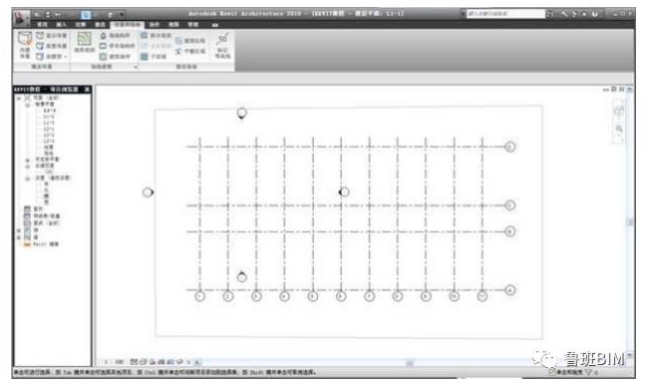

得如下结果
下面我们在三维视图中来看一下效果，在项目浏览器中，打开“三维视图”→“3D”

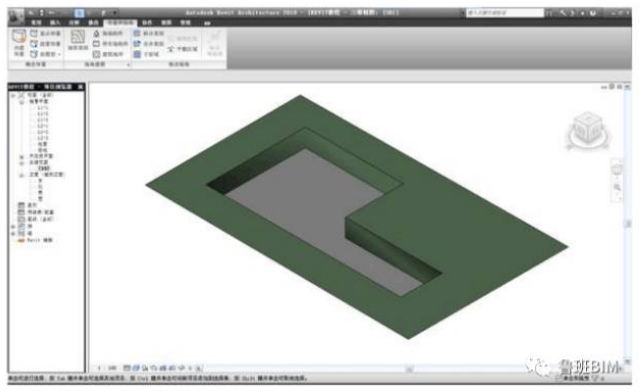

在窗口左下角的状态栏中，找到“模型图形样式”单击，选择“带边框着色”便可以看到地形的彩色显示
二、建筑地坪

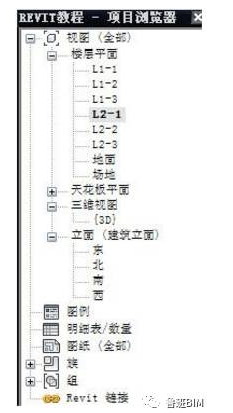

我们的建筑是部分下沉的，建筑地坪在地形表面以下，位于“L2-1”标高上，在项目浏览器中，打开平面“L2-1”

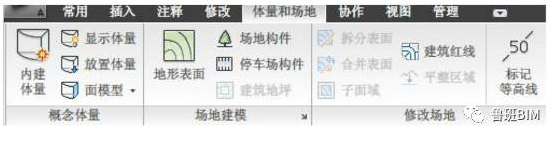

“体量与场地”选项卡→“场地建模”面板→“建筑地坪”

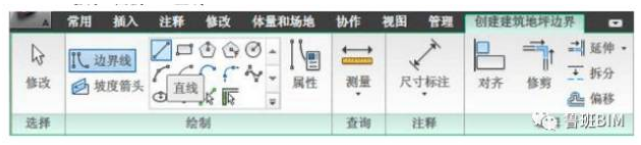

“绘制”面板→“直线”

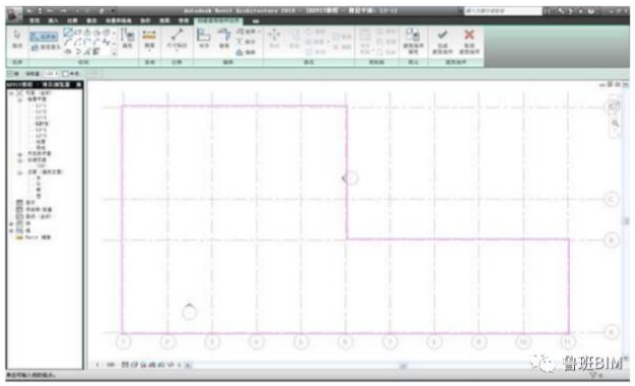

在偏移量中输入“120”，沿着轴网画出建筑地坪轮廓线，结果如下

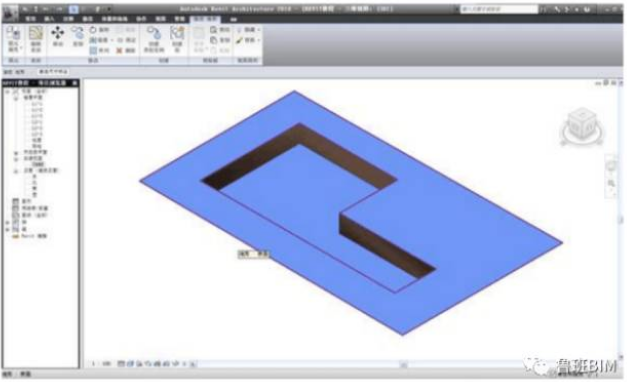

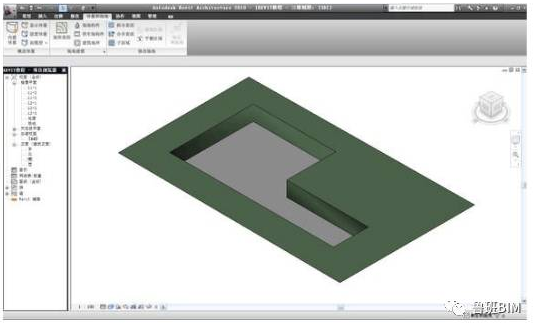

单击完成建筑地坪，打开三维视图，即可查看做出来的下沉的建筑地坪的效果
三、修改场地材质

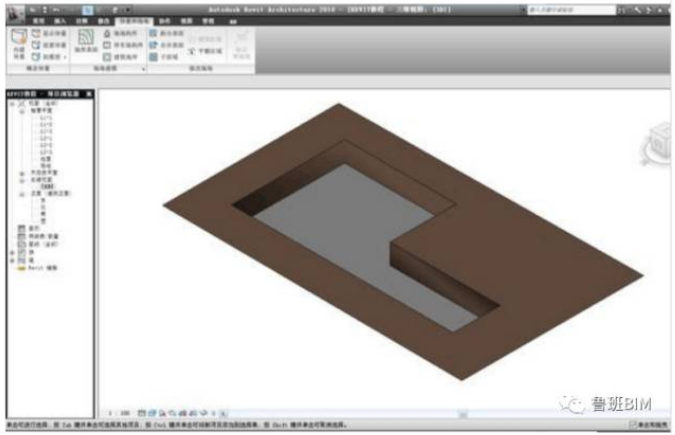

默认情况下场地材质为素土夯实，我们可以把它改成草地，渲染的时候有更好的效果。

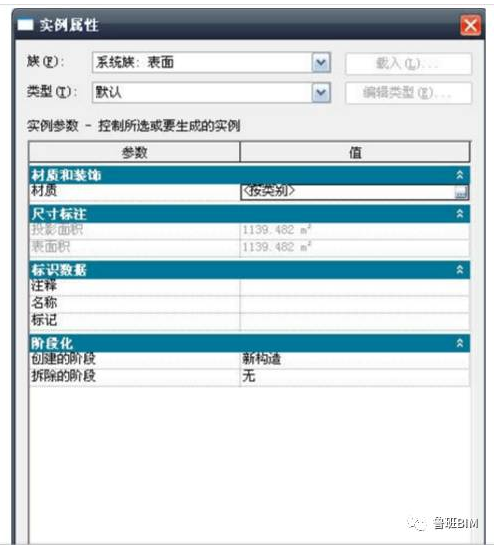

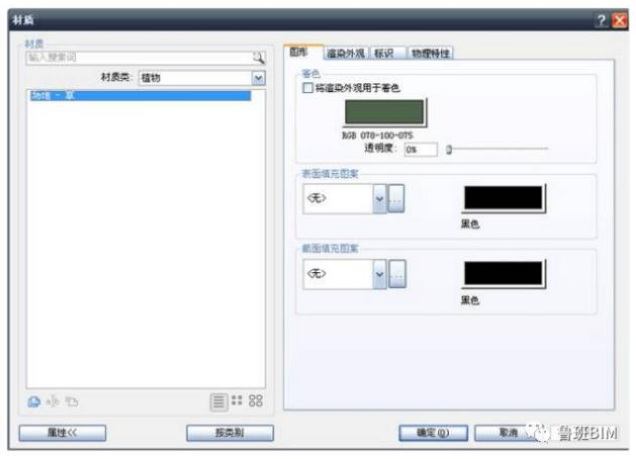

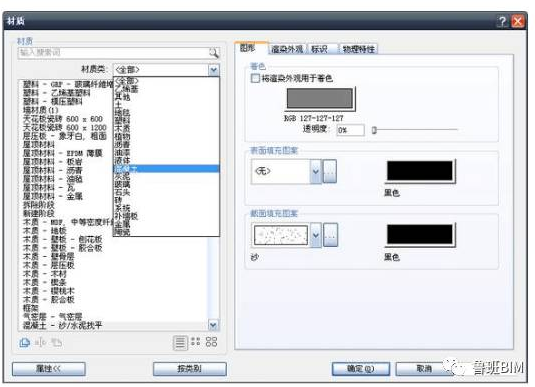

点选“地形表面”→“图元”面板→“图元属性”→“实例属性”→材料一栏中，单击“?”→选择“植物”→选择“草”→单击“确定”
四、修改建筑地坪材质
基本方法和修改地形表面的材质一样，只是建筑地坪需要修改的是“类型属性”而不是“实例属性”

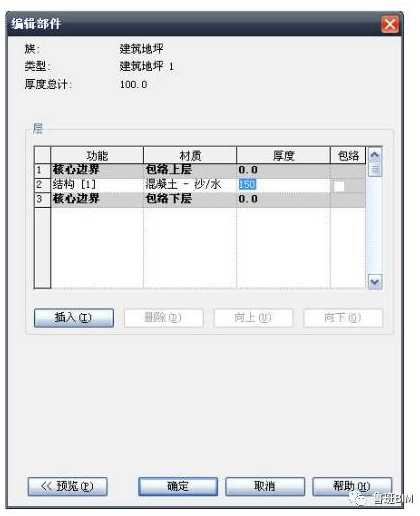

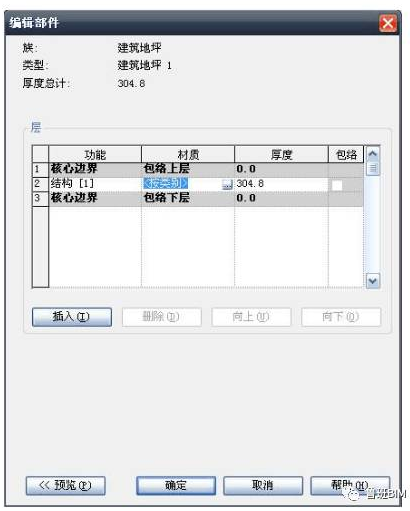

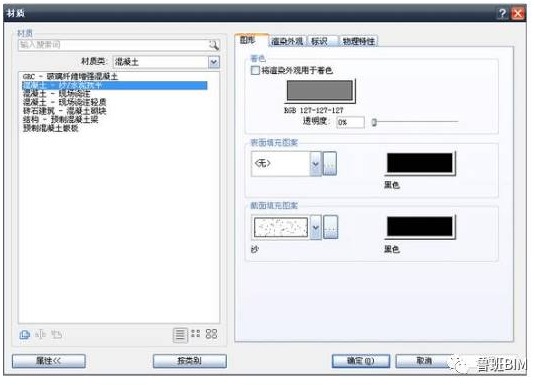

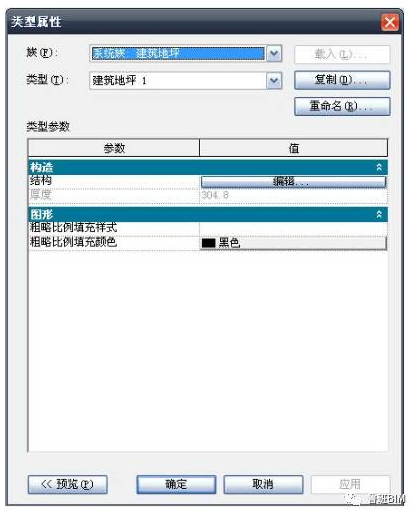

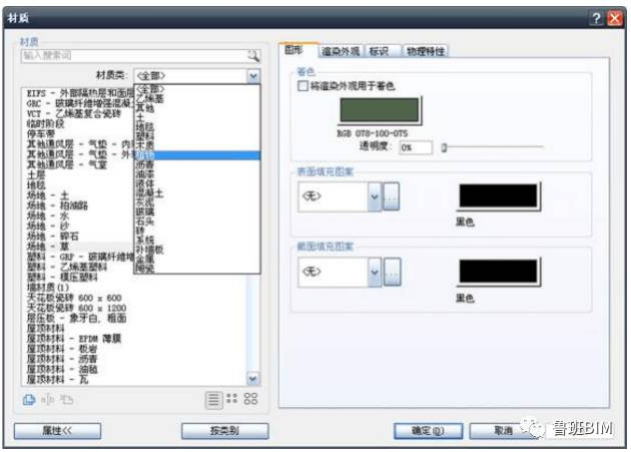

点选“建筑地坪”→“图元”面板→“图元属性”→“类型属性”→结构一栏中，单击“编辑”→材质一栏中，单击“?”→选择“混凝土”→选择“沙/水泥找平”→单击“确定”→厚度一栏中，输入“150”→单击确定

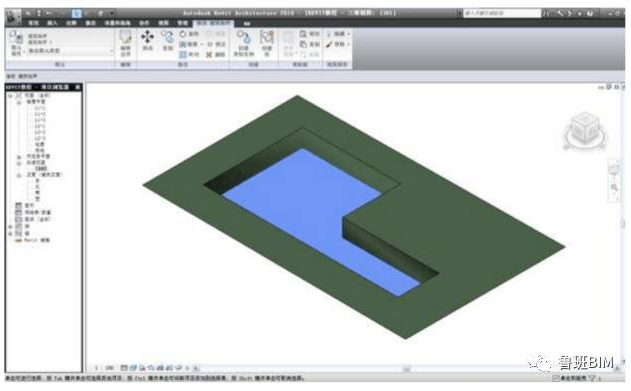

回到三维显示中即可查看效果
五、视图切换
小技巧：有时我们在平面或者立面视图中做了编辑以后，想到三维视图中去看看效果，这时候我们得在两个视图中来回切换，比较麻烦，这个方法可以去掉这个麻烦
“视图”选项卡→“窗口”面板→平铺

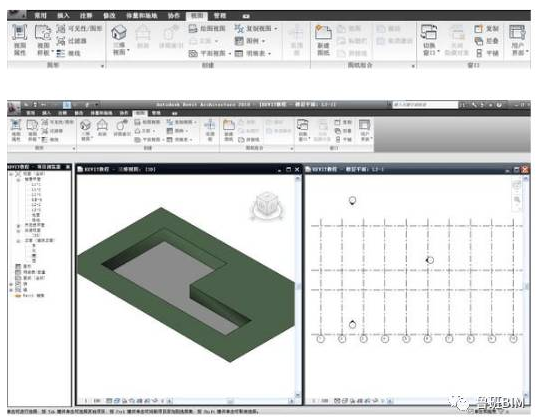

这样三维视图和你所要编辑的视图就会同时出现，在右边做出编辑之后可以立刻在左边看出效果
