1.包络类型
无包络
外包络
内包络
2.Revit实例

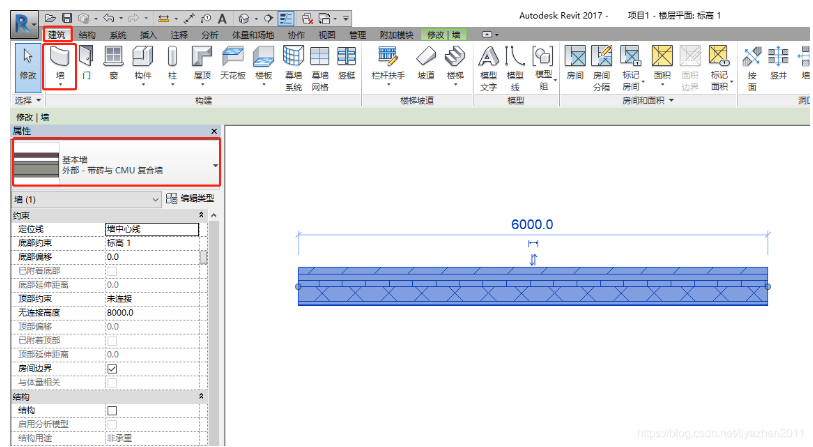

建筑-墙-基本墙（外部-带砖与CMU复合墙）

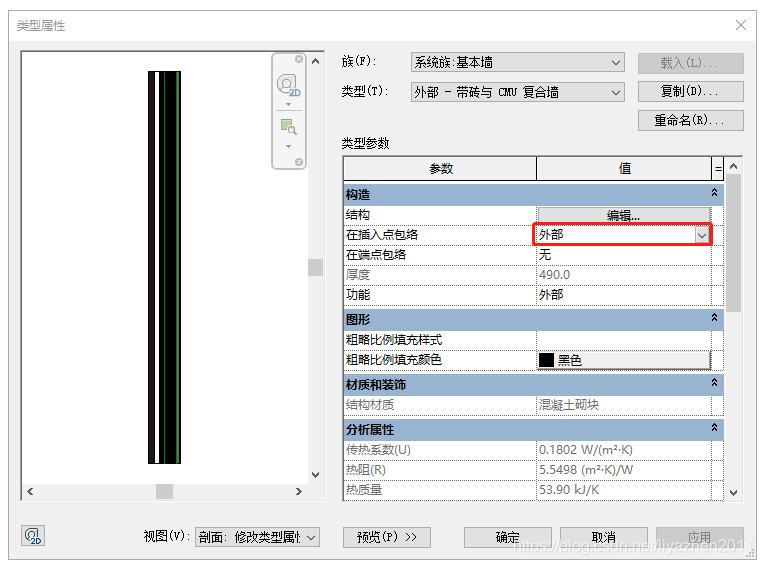

点击“编辑类型”按钮，弹出“类型属性”对话框，选项“在插入点包络”的值设为“外部”。

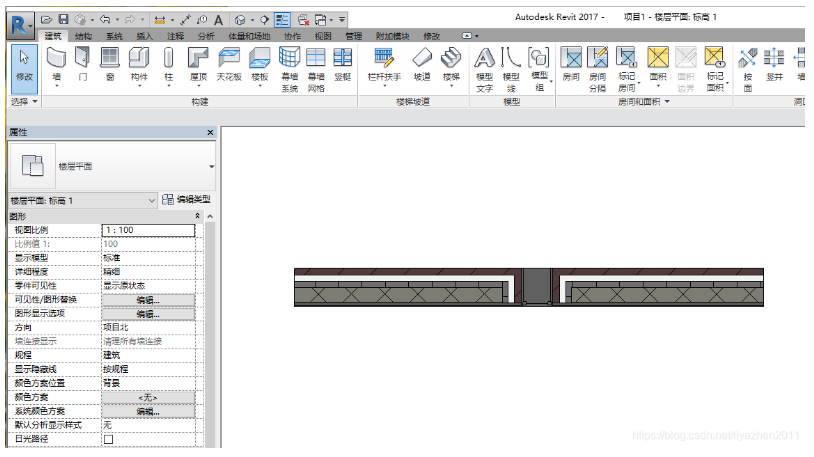

在墙上插入窗，观察外包络。
与上述操作类似，
将选项“在插入点包络”的值设为“内部”，然后在墙上插入窗，观察内包络。
将选项“在插入点包络”的值设为“不包络”，然后在墙上插入窗，观察无包络。

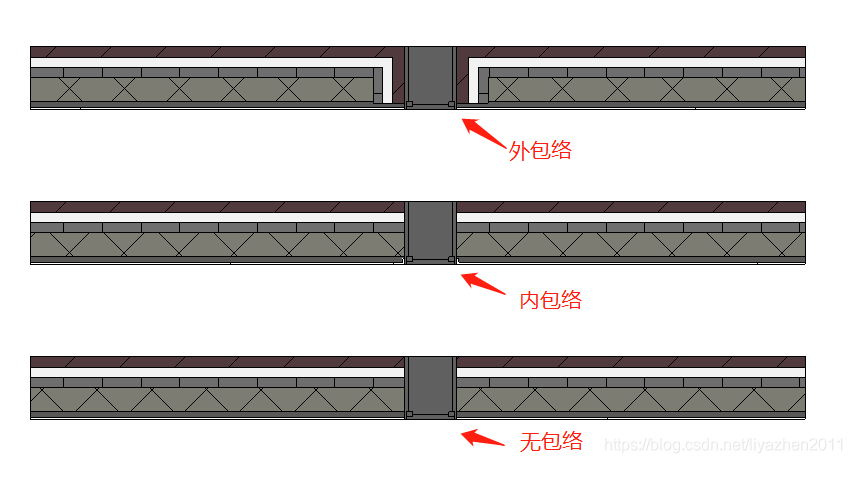

结果如下：
