当项目中插入的窗未被视图剖切平面剖切时，即一般定义为当窗的底高底大于1500时，窗在楼层平面视图上以虚线显示，表示该窗的平面位置。如图1；
图1

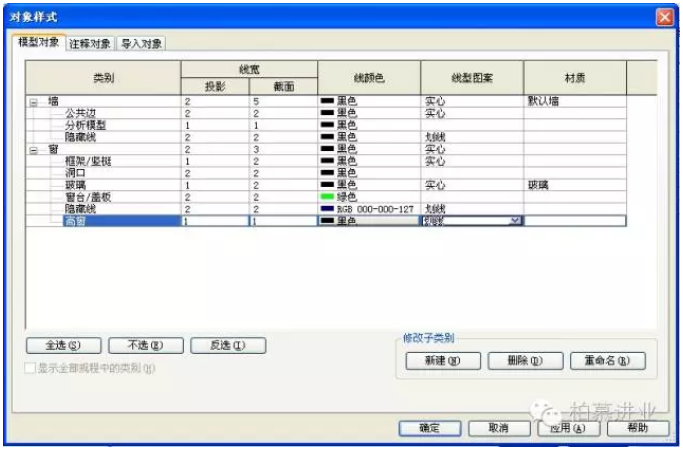

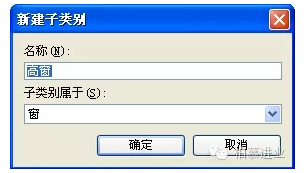

1）在族编辑器中，可以点击菜单“管理—对象样式”，弹出“对象样式”对话框，在“模型对象”选项卡中，可以为窗添加不同的子类别。如图2，点击修改子类别中的“新建”按钮，弹出“新建子类别”对话框，如图3，设置子类别属于窗，输入子类别名称为“高窗”，点击确定按钮，可为窗添加“高窗”子类别。参考图2高窗子类别设置线宽、线型等。
图2
图3

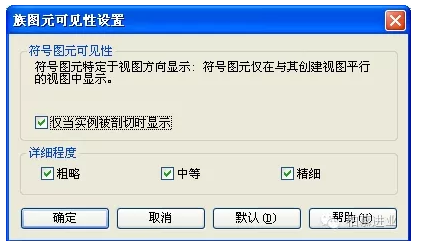

2）点击设计栏符号线工具，类型选择器中选择符号类型为“窗：截面”，绘制窗符号线，绘制完成后，选择绘制的“窗：截面”类型的符号线，点击设计栏“可见性”按钮，弹出“族图元可见性设置”对话框，勾选“仅当实例被剖切时显示”选项，点击确定退出“族图元可见性设置”对话框。继续使用“符号线”工具，在类型选择器中选择线类型为在对象样式对话框中添加的“高窗：投影”，沿“窗：截面”符号线绘制高窗线，如图4。确保其可见性设置中，不勾选“仅当实例被剖切时显示”选项，如图5。即当使用该窗时，如果窗被剖切，则窗将同时显示“窗：截面”符号线与“高窗：投影”符号线，但实线会将虚线重合显示为实线。而当窗不被剖切时，将显示“高窗：投影”符号线。
图4
图5
3）将窗载入至项目中，当窗高台高底大于楼层平面视图设置的视图剖切面时，窗显示为如图6；
图6
4）通过控制族号线的可见性，可以设置符号线是否当实例被剖切时显示，这在处理类似高窗的问题时，起到非常关键的作用。
