我们在使用Revit的时候会有经常自己创建族文件的经历，大部分族文件一次即可创建完成，但是涉及到复杂、参数多的族文件，我们往往会通过“嵌套”的方式来减少单个族中的参数，从而能更好的控制族进行参变。下面我们通过一个百叶窗的案例来和大家分享嵌套族的制作，大家需要对案例加以思考。
先看思路：百叶窗可以分为窗框和百叶，百叶的数量随着窗框的增高增多，百叶的宽度随着窗框的变宽变宽，百叶的角度可以单独调整。

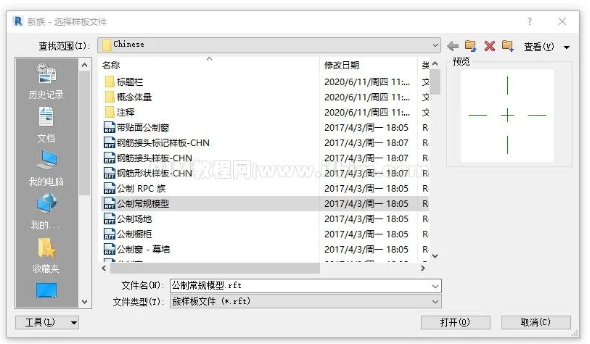

1、新建百叶叶片，选择公制常规模型族样板
将视图切换到左立面视图或者右立面视图，创建拉伸，用来制作百叶。
在平面视图给百叶给一个长度参数

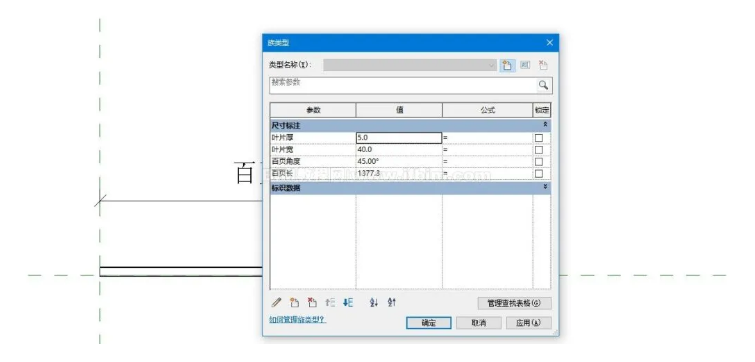

这时候我们百叶的叶片就制作完了，包含的参数有：
我们把这个保存成百叶叶片族。

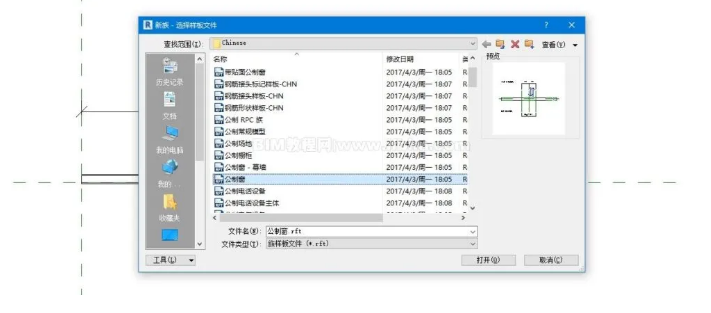

创建百叶窗框，选择公制窗的族样板。

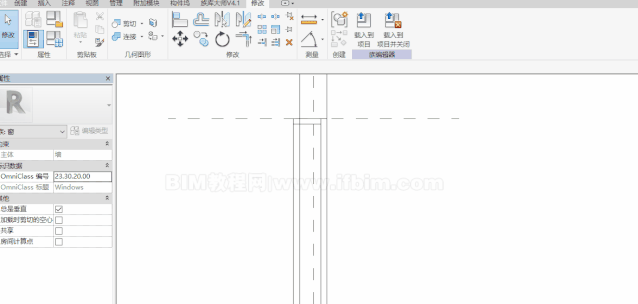

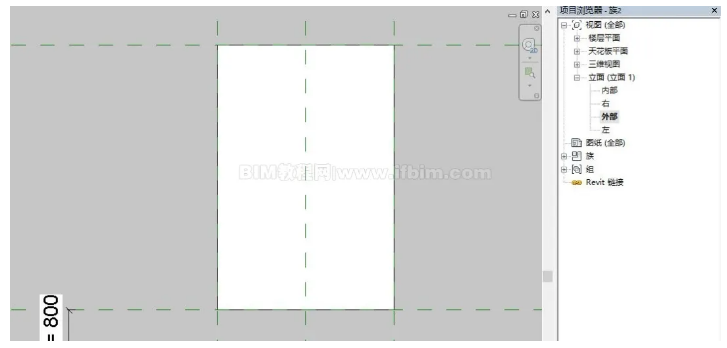

打开外部立面，创建拉伸窗框。
在左视图或者右视图调好位置。

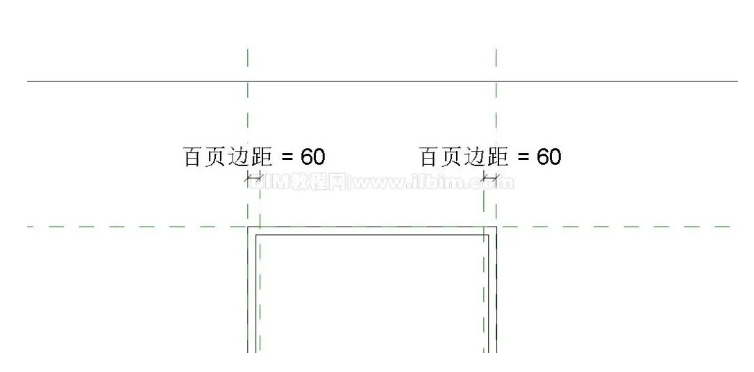

我们在窗框左右给百叶做一个边界定位的参照平面，因为百叶和窗框没有贴死。

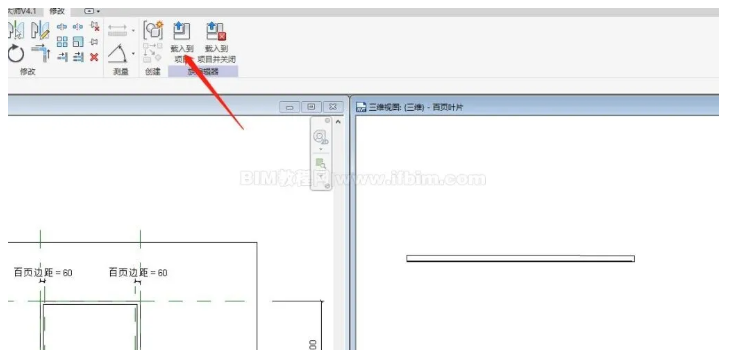

把刚才做好的百叶族载入到这个族中
在新的族中放置百叶族并调整位置

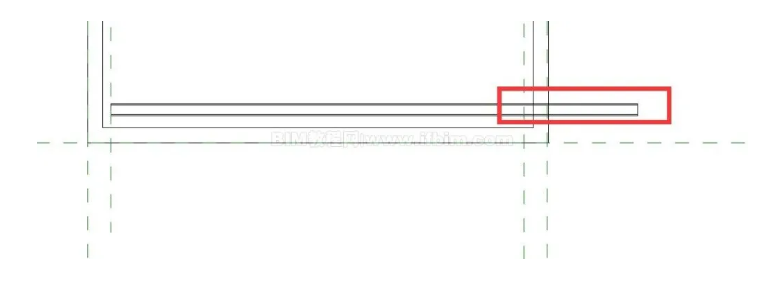

这时候我们发现百叶叶片右侧有部分伸出来了，这时候我们就要通过参数关联来调整这一部分的长度了。

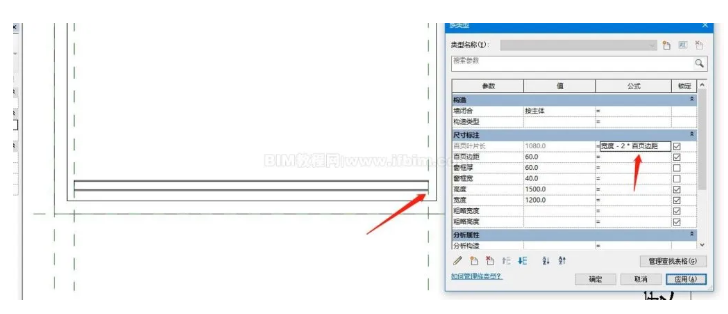

通过把百叶族的“百页长”这个参数关联到新建的“百页叶片长度”这个参数上，这时候已经实现了族参数的嵌套关联。
下面我们通过简单的数学关系来计算“百页叶片长”这个参数的数值。

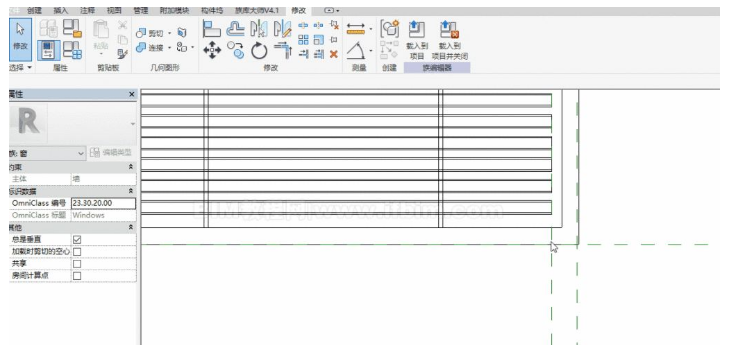

通过参数，叶片已经对其，接下来我们通过阵列关系生成更多的百叶叶片。
并将上面的百叶和参照平面锁定

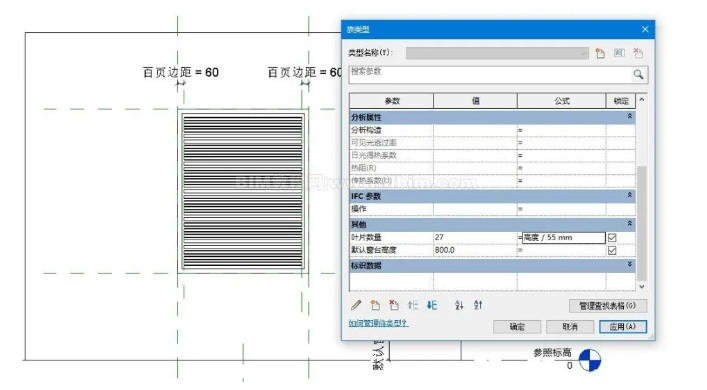

再通过计算，叶片数量等于高度除以百叶叶片之间的距离，所以我们可以这样写公式。
接下来给百叶设置两根连接杆
用拉伸命令创建两根圆杆即可
在把“百叶族”中的其他参数关联一下现在的族参数，可以用现有的参数，也可以新建参数。
材质这里就不设置了，大家可以根据之前的文章给百叶和窗框设置自己需要的材质。

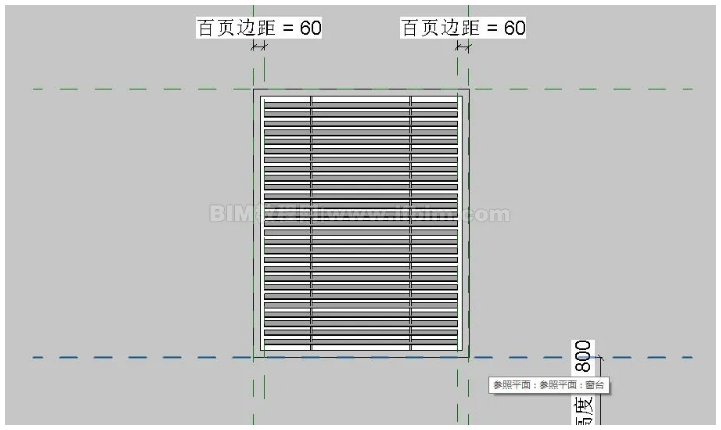

载入到项目中测试一下各个参数是否正常。
通过这个案例希望大家能够举一反三，应用到其他族的制作过程中。
