CAD教程 | 如何在CAD中合并拐角处

发布于:2024-12-24 02:40:01
293人 分享

如何在CAD中合并拐角处

在CAD(计算机辅助设计)软件中,合并拐角处可以使设计更加精确和符合要求。合并拐角处的目的是消除不必要的线段,并用一个共享端点的单一线段来替换它们。这可以帮助简化设计,并提高制图的准确性。本文将介绍在CAD中合并拐角处的步骤和技巧。

如何在CAD中合并拐角处 - BIM,Reivt中文网

步骤一:选择要合并的线段

首先,我们需要选择要合并的线段。在CAD软件中,通常有选择工具或命令来选择线段。你可以使用鼠标拖动来选择多个线段,或者使用命令来选择特定的线段。确保选择所有需要合并的线段。

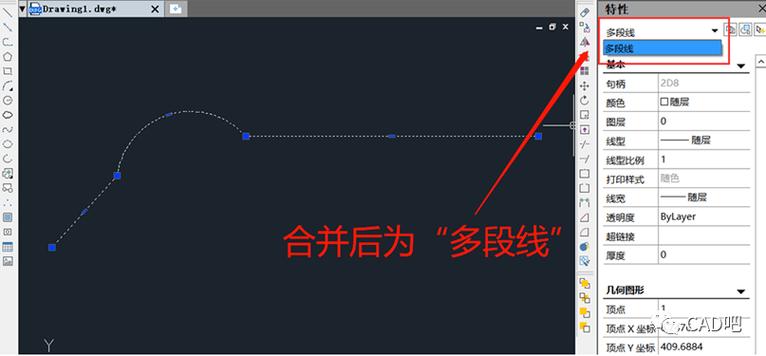

如何在CAD中合并拐角处 - BIM,Reivt中文网

步骤二:使用合并命令

一旦选择了要合并的线段,下一步是使用合并命令。在CAD软件中,通常有一个合并或连接命令可用。你可以在工具栏或命令面板中找到这个命令。选择合并命令后,CAD将提示你选择线段的端点。

步骤三:选择合并方式

在选择线段的端点后,CAD会要求你选择合并的方式。通常有多种合并方式可用,如圆角、斜角、直角等。你可以根据设计要求选择合适的合并方式。选择合并方式后,CAD将自动计算并应用合并参数。

步骤四:调整合并参数

一旦应用了合并参数,你可能需要对其进行调整以满足设计要求。在CAD软件中,通常有一些选项来调整合并参数,如合并距离、合并角度等。你可以根据需要调整这些参数,直到获得满意的结果。

步骤五:确认合并结果

完成合并参数的调整后,你可以预览并确认合并的结果。CAD软件通常会显示合并后的线段,并在图形上突出显示合并点。你可以检查这些线段和合并点,确保它们符合设计要求。

技巧一:使用CAD的自动合并功能

有些CAD软件提供自动合并功能,可以帮助你快速合并拐角处。这些功能通常会自动检测并合并接近的线段,减少了手动操作的需要。如果你的CAD软件支持这一功能,可以尝试使用它来提高工作效率。

技巧二:使用CAD的对象捕捉功能

在CAD软件中,对象捕捉功能可以帮助你更精确地选择线段的端点。这个功能可以自动捕捉线段的端点、中点、相交点等。通过启用对象捕捉功能,你可以更轻松地选择要合并的线段。

技巧三:合并前备份原始线段

在合并拐角处之前,建议你备份原始线段。这可以帮助你在需要恢复原始线段时保留备份。在CAD中,你可以将原始线段复制到新的图层或图块中,以便稍后使用。

技巧四:按需合并线段

不是所有的线段都需要合并。在CAD设计中,有时保留一些独立的线段更合适。因此,在合并拐角处之前,你应该仔细考虑哪些线段需要合并,哪些线段应该保持独立。

总结来说,在CAD中合并拐角处可以通过选择线段、使用合并命令、选择合并方式、调整合并参数、确认合并结果等步骤来完成。此外,你还可以使用CAD的自动合并功能、对象捕捉功能,以及备份原始线段和按需合并线段的技巧。
