轴网是建筑制图的主体框架，建筑物的主要支承构件按照轴网定位排列，达到井然有序。在Revit软件使用中，熟练掌握轴网的创建、编辑、属性调整等操作方法十分重要。一起来看看创建轴网的相关操作吧。
一、轴网的创建

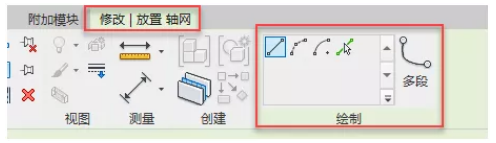

1.绘制轴网
绘制轴网的方式有线、起点-终点-半径弧、圆心-端点弧、拾取线、多段等方式。
2.复制阵列轴网
①复制轴网
选择一根轴网，单击工具栏中的【复制】按钮，可以快速复制轴网，注意勾选复制选项栏中的选项，勾选【多个】，则一次可以复制多个图元，勾选【约束】，则只能沿正交方向复制图元。
②阵列轴网
选择一根轴网，单击工具栏中的【阵列】按钮，可以一次绘制多个间距相等的轴网，建议取消勾选“成组并关联”，防止关联后无法进行修改，输入“项目数”为“6”即生成包含被阵列对象在内的共6个轴网，并保证正交。也可以勾选“约束”复选框，以保证正交。
二、轴网的编辑

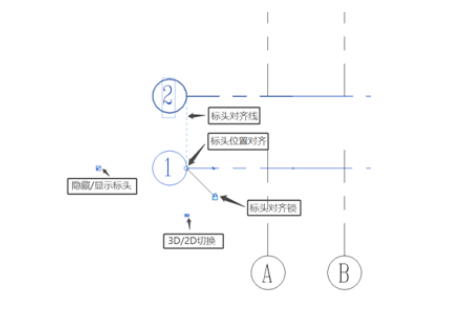

1.轴网标头功能键概述
2.调整标头位置
①调整所有轴线
选择任何一根轴线，所有对齐轴线的端点位置会出现一条蓝色的对齐虚线，拖动轴线端点处进行位置调整，所有轴线都会同步移动。
②调整单根轴线
先打开轴线对齐锁，再拖拽轴线标头端点。
③仅在当前视图调整轴线
当轴线在3D的状态下，调整标高的位置时，所有平面图中的轴线端点都会同步联动，仅想在当前平面内调整单根标高，则单击“3D”，将标头的“3D”改为“2D”,再去拖拽标头端点。
④轴线的影响范围
选择一根或多根轴线，选项栏上出现【影响范围】功能键，点击该功能键，弹出【影响基准范围】对话框，在对话框中选择需要的平面或立面视图名称，可以将上述调整的标头位置、轴号显示、轴号偏移等设置应用到所选视图。
3.修改轴线名称
双击轴线的名称即可修改。
4.轴线标头显示控制
单击轴线标头外侧的“隐藏/显示标头”，即可关闭/打开标高标头的显示。
5.轴号的偏移
点击标头的“折线符号”即可完成偏移，可单击“拖拽点”对偏移的位置进行调整。
三、轴网的属性
1.实例属性
单击一根轴线，属性栏中显示实例属性，可修改轴线的名称。

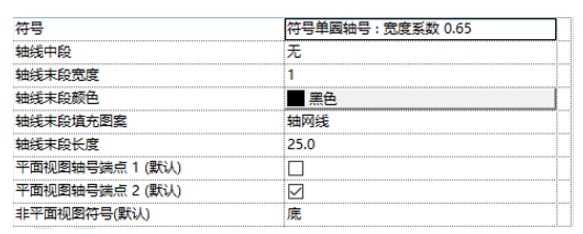

2.类型属性
单击一根轴线，打开“类型属性”对话框，可以对轴线的线宽，颜色等进行调整。
