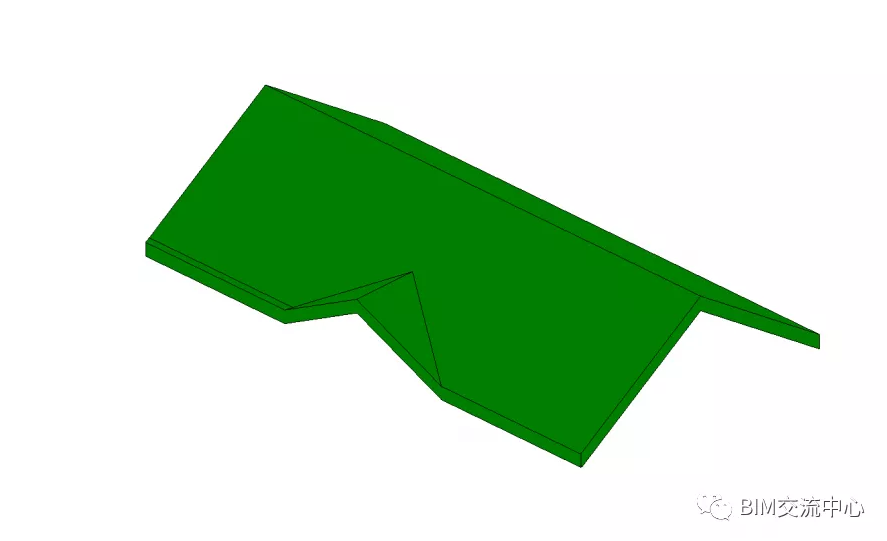

    有时我们需要做出下图所示的屋顶，那么我们如何来做的呢？

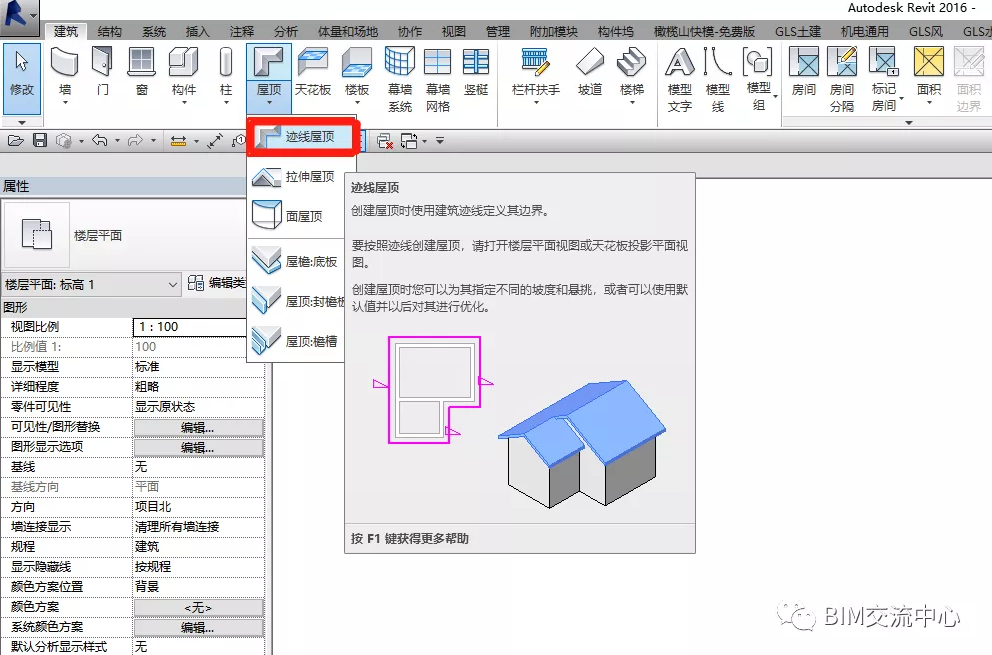

    1.选择迹线屋顶进行绘制；

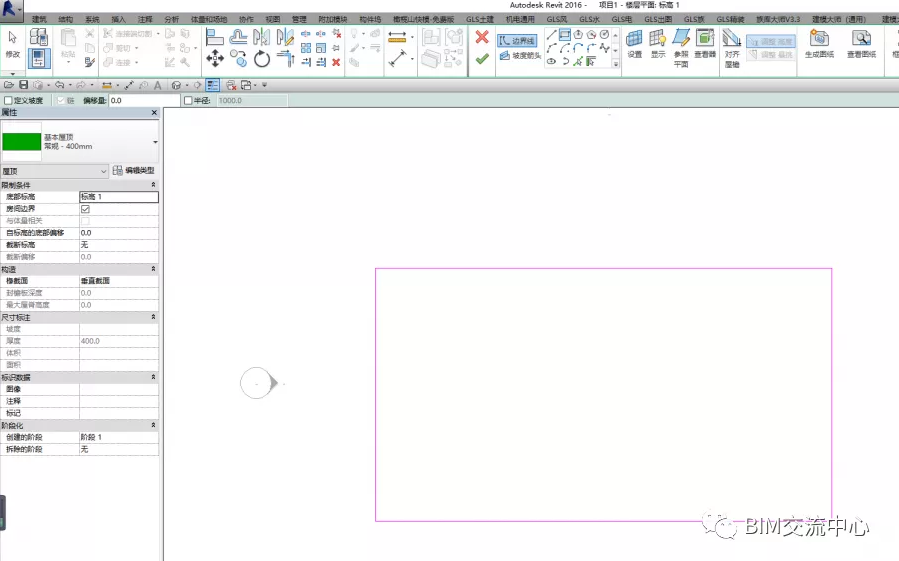

    2.先绘制一个矩形屋顶迹线；

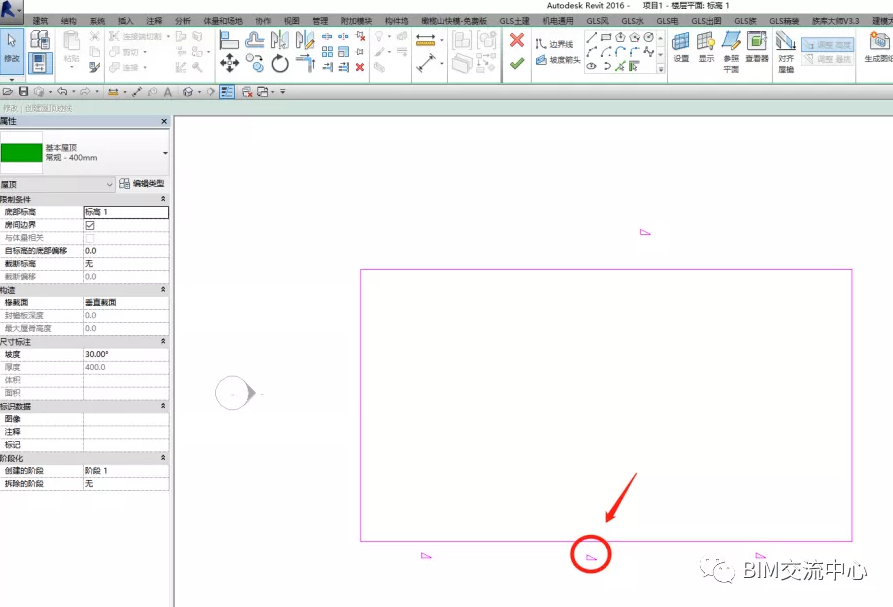

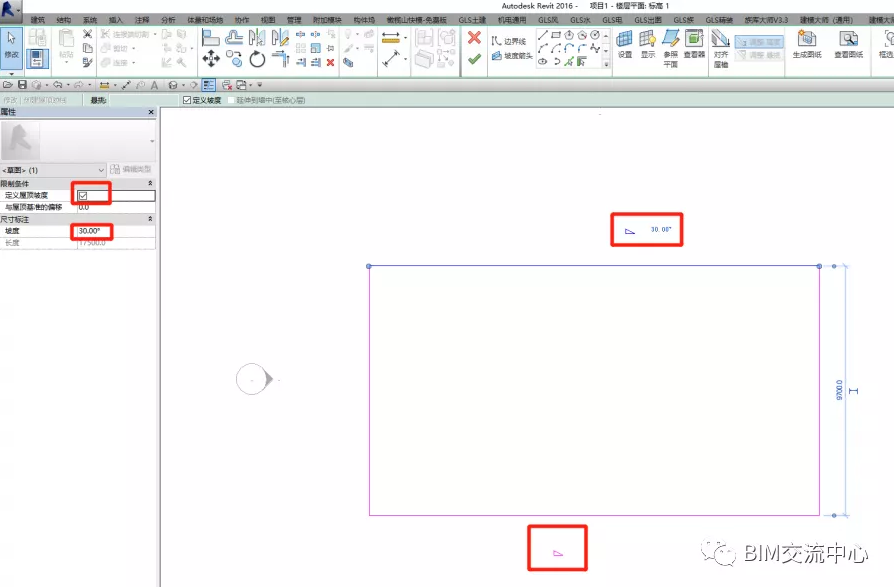

    3.分别选择上下两条边定义坡度；

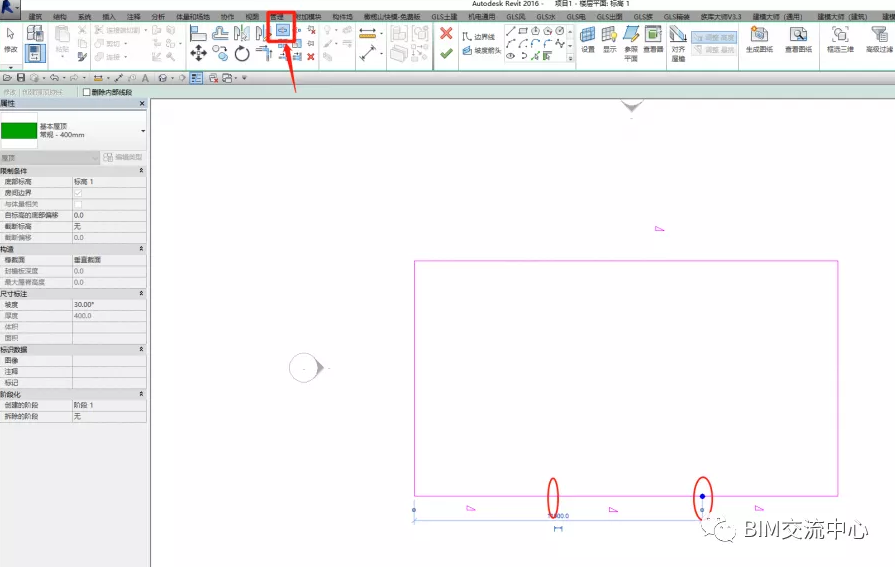

    4.利用拆分图元将下面一条边拆为三段;

    5.删去中间段定义坡度（点击中间段，在左侧属性栏取消勾选“定义屋顶坡度”即可）；

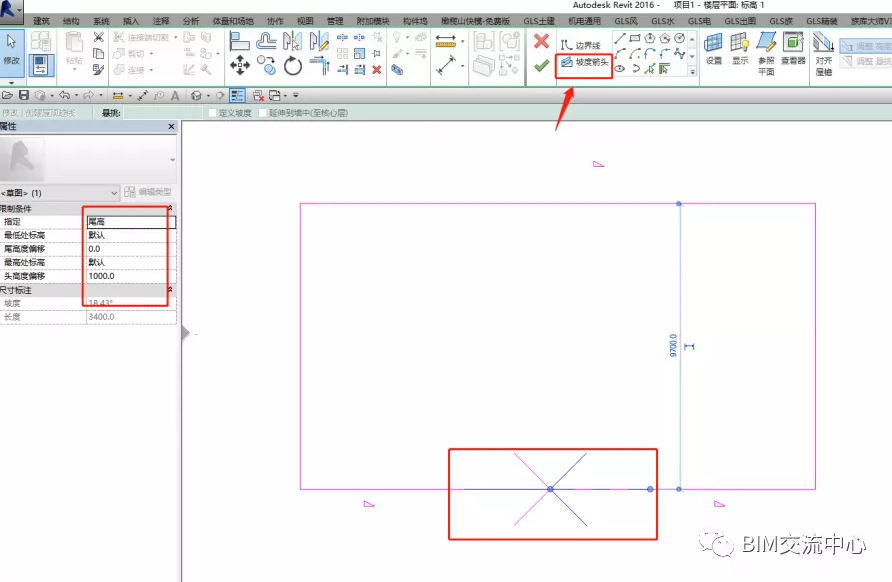

    6.选择坡度箭头，定义其高度；

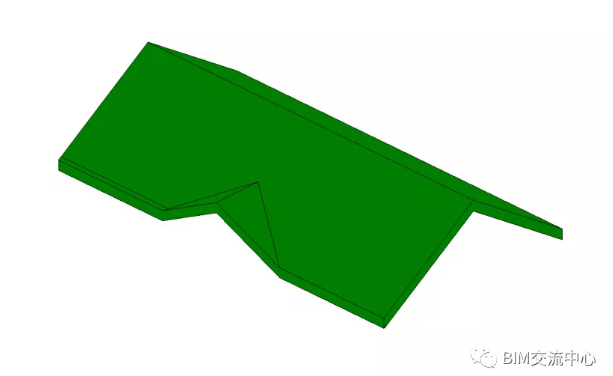

    7.点击完成，查看结果。

    注：

    1.注意编迹线坡度的定义，以及坡度箭头的使用；

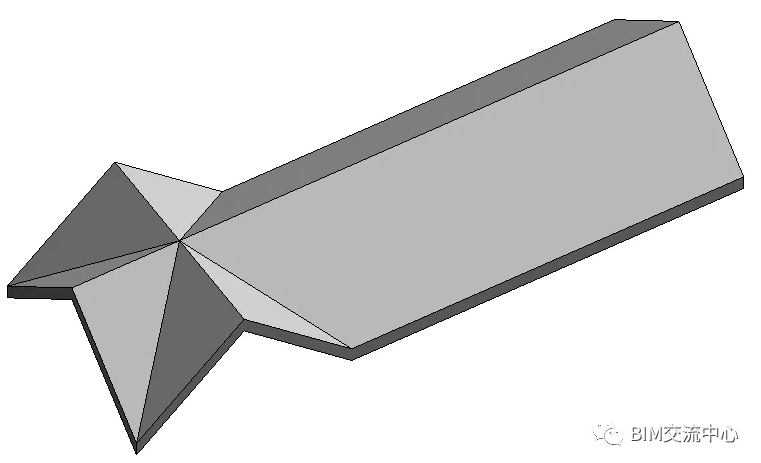

    2.可以试试画一下下面这个图
