复杂形式的屋顶创建——阶段标高

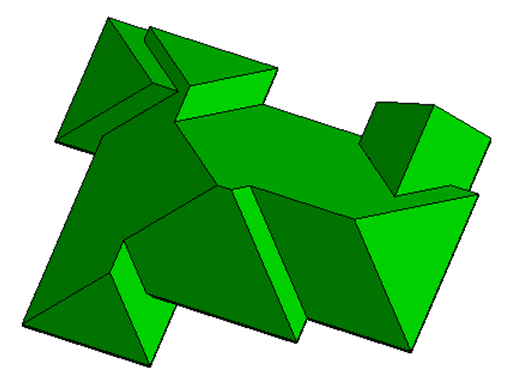

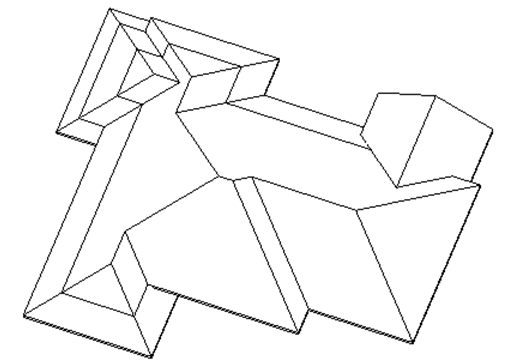

该样例屋顶各部分分别位于4个不同的标高，如下图所示：

在创建屋顶时，将其中的三个位于不同标高的部分视为一个整体，使用阶段标高分三层创建，另外一部分（上图右上角处）单独创建。

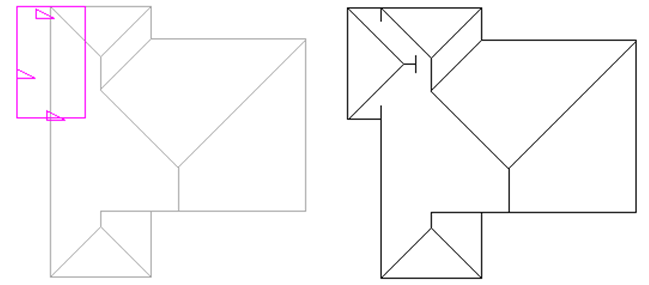

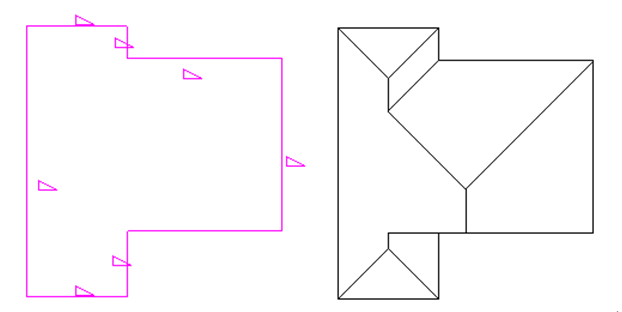

1 单击“常用”选项卡 > “构建”面板 > “屋顶”下拉列表 > 迹线屋顶。在标高2上（自标高的底部偏移值为350）绘制屋顶，点击完成。

注意只有一条迹线取消定义屋顶坡度。

2 单击“常用”选项卡 > “构建”面板 > “屋顶”下拉列表 > 迹线屋顶。在标高2上（自标高的底部偏移值为0）绘制屋顶，点击完成。

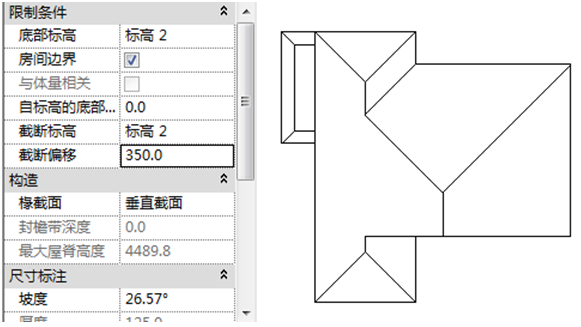

3 选中上一步操作中绘制的屋顶，在属性面板中修改截断标高为标高2，截断偏移为350，点击应用。

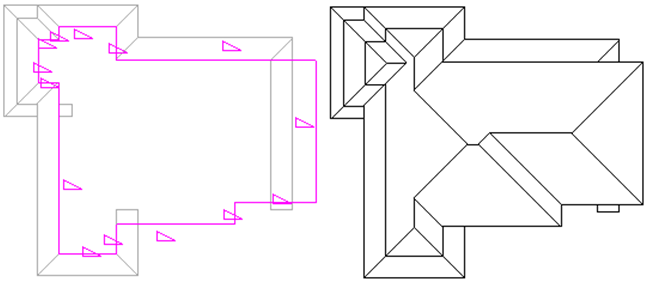

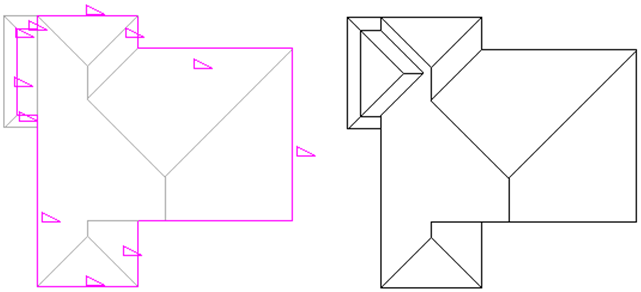

4 选中第1步操作中绘制的屋顶，单击“修改/屋顶”选项卡 > “模式”面板 > 编辑迹线，在标高2视图中拾取上一步操作中产生的屋顶截断线修改屋顶迹线，注意新添加的迹线坡度与已有的保持一致，点击完成。

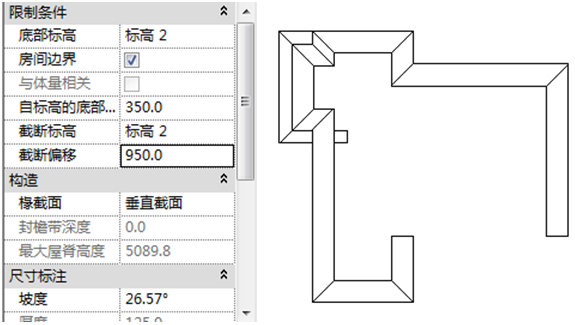

5 选中上一步操作中修改的屋顶，在属性面板中修改截断标高为标高2，截断偏移为950，点击应用。

6 单击“常用”选项卡 > “构建”面板 > “屋顶”下拉列表 > 迹线屋顶。在标高2上（自标高的底部偏移值为950）拾取屋顶截断线绘制屋顶，点击完成。

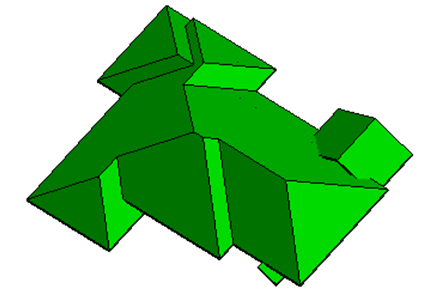

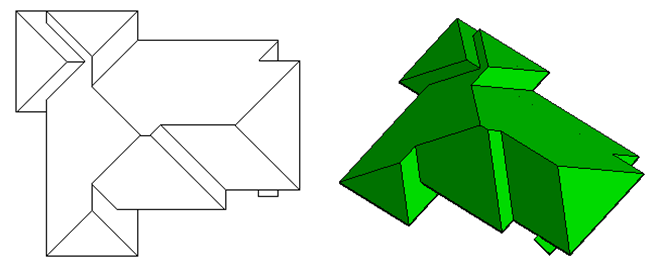

7 单击“修改”选项卡 > “几何图形”面板 > 连接几何图形。将三个屋顶连接。

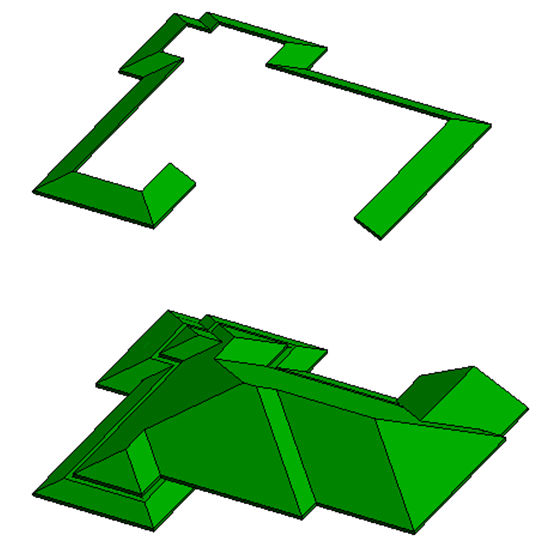

8 单击“常用”选项卡 > “构建”面板 > “屋顶”下拉列表 > 迹线屋顶。在标高2上（自标高的底部偏移值为600）绘制屋顶，点击完成。

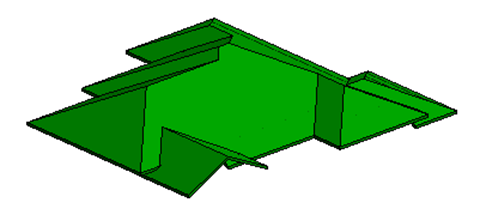

9 单击“修改”选项卡 > “几何图形”面板 > 连接/取消连接屋顶。将上一步绘制的屋顶上部附着在下图所示黄色屋顶面上。

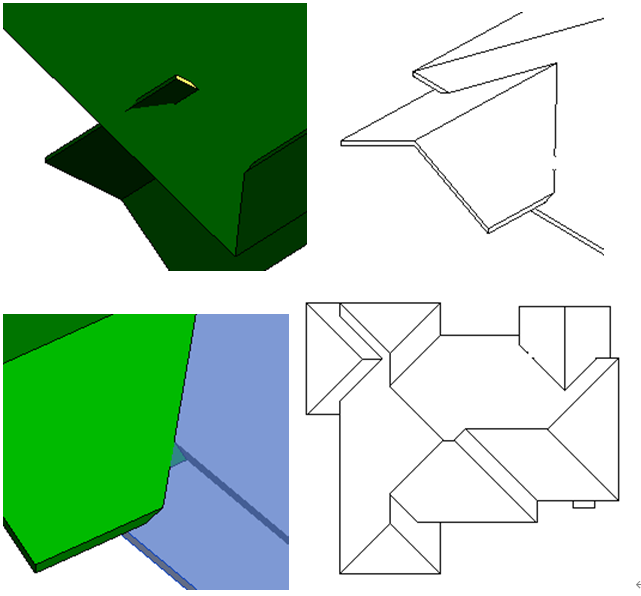

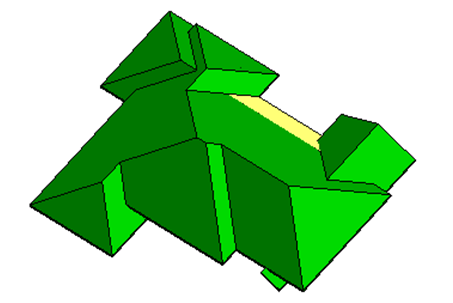

10 单击“修改”选项卡 > “几何图形”面板 > 连接/取消连接屋顶。将上一步编辑的屋顶下部附着在下图所示黄色屋顶面上。连接屋顶时拾取断面上部线条。

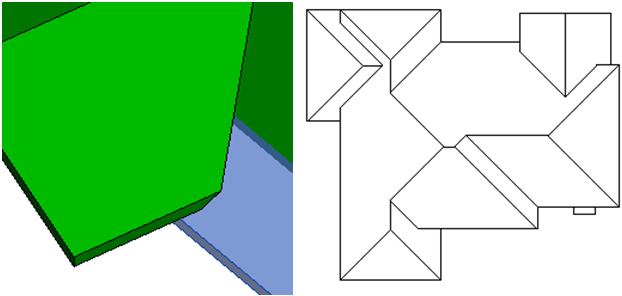

11 单击“修改”选项卡 > “几何图形”面板 > 连接几何图形。将上一步编辑的屋顶与下图蓝色选中的屋顶连接。注意连接时先选择下图蓝选的屋顶，将会由蓝选屋顶的体积减去另一块屋顶的体积。

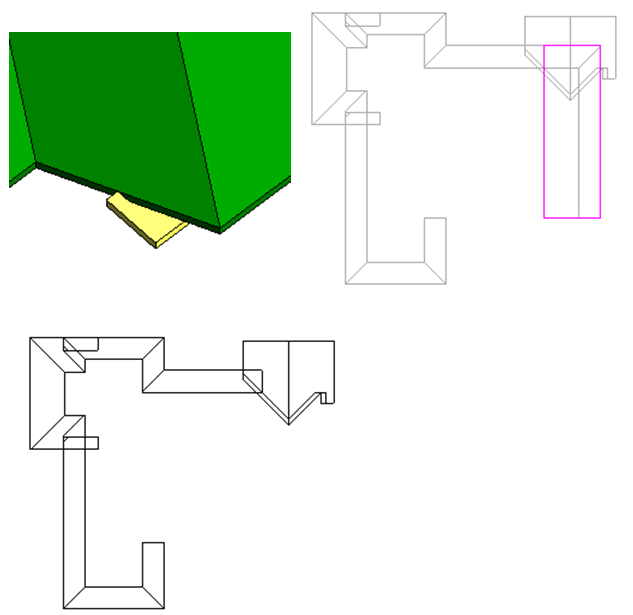

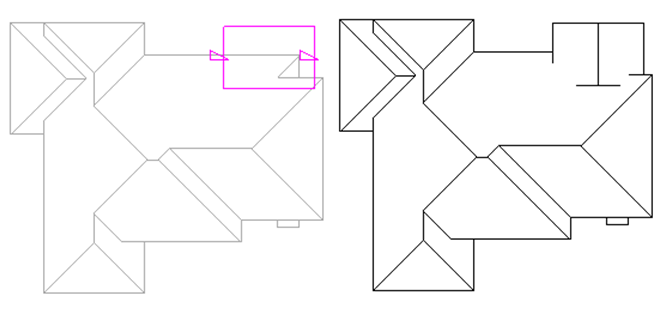

12 单击“常用”选项卡 > “洞口”面板 > 垂直洞口。用洞口工具修剪下图所示黄色屋顶。在标高2平面中为屋顶创建洞口，视觉样式选择线框，临时隐藏遮挡的屋顶。

13 完成屋顶的创建。部分屋顶根据设计情况通过创建老虎窗洞口和修改上一步创建的洞口形状来编辑。

第1步中说的“注意只有一条迹线取消定义屋顶坡度”，当两条连续的迹线取消定义屋顶坡度时，截断标高产生的截断面形式会发生变化，将不能连接屋顶，继而用洞口工具修改屋顶。
