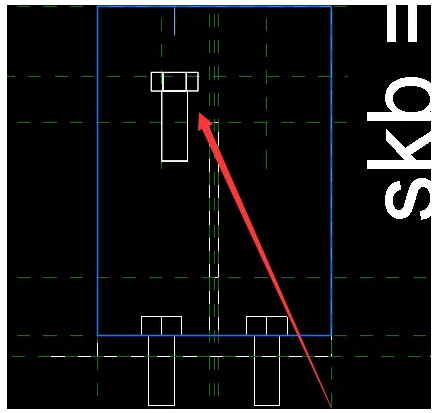

    在Revit用创建族时经常要用套嵌族，但载入总是垂直于参照标高，转到立面依然垂直标高，不能平行参照标高上，如图所示。

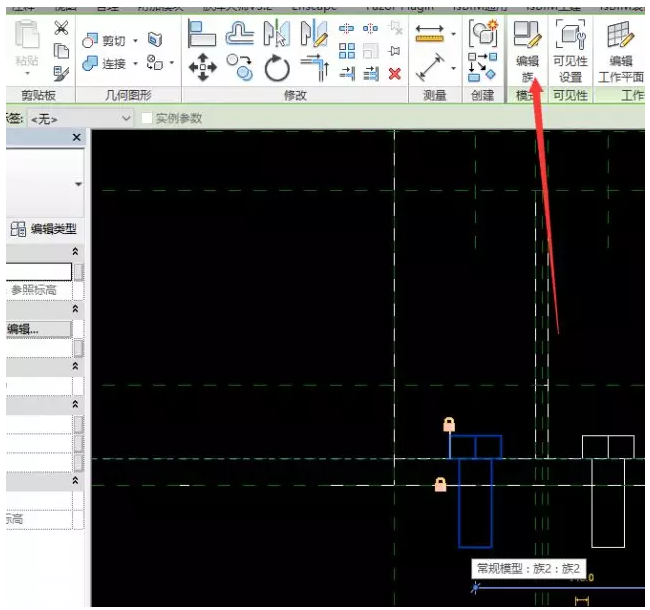

    01、选中一放置的族，在修改菜单中找到编辑族，如图所示。

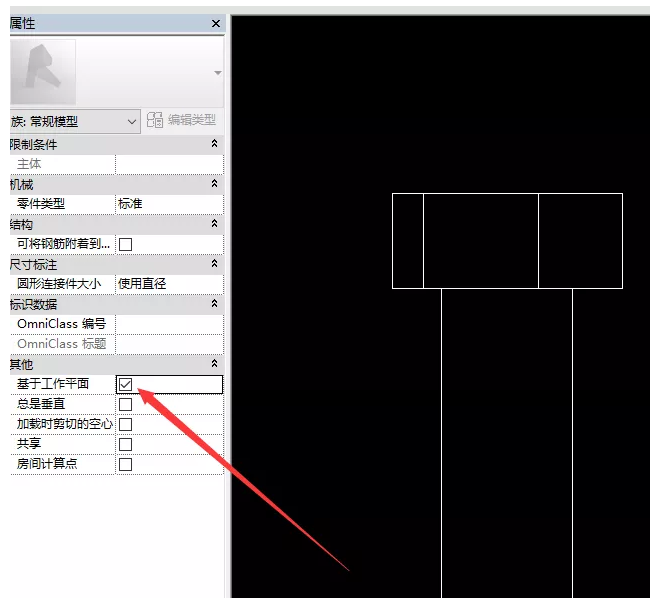

    02、在创建族时，属性菜单中取消勾选“总是垂直”，勾选“基于工作平面”,然后重新载入到项目中，如图所示。

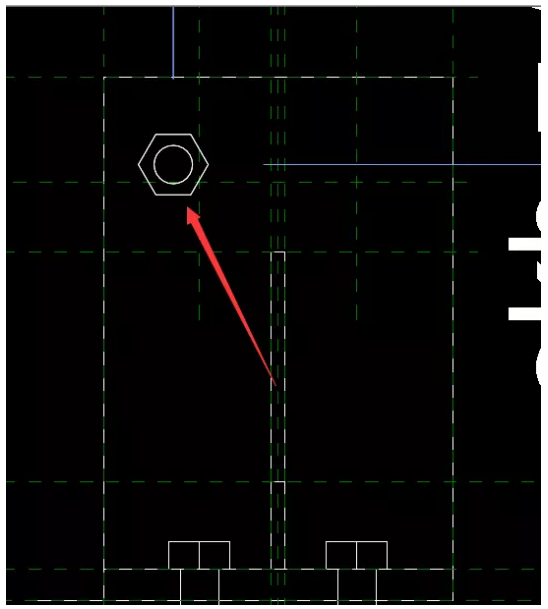

    03、可以通过重新拾取工作平面的方法确定新的工作平面，最终平行参照标高效果，如图所示。

    意义：构件的放置，工作平面的选择尤为重要。遇到无法放置到合适的工作平面的情况，可以通过上述方法，回答族中重新编辑，并配合工作平面的拾取，完成构件的放置。
