在CAD软件中进行绘图是设计和工程领域中非常重要的任务。CAD（计算机辅助设计）软件可以帮助我们创建、修改和优化各种设计图纸。以下是一些关于如何在CAD软件中进行绘图的基本步骤。

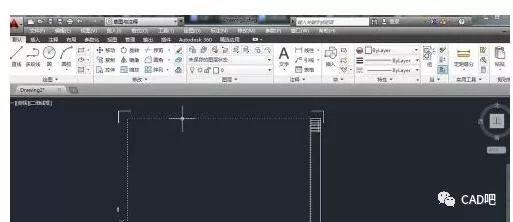

第一步是准备绘图环境。在打开CAD软件后，我们需要选择合适的绘图模板或创建一个新的绘图文件。绘图文件的大小和单位应根据具体需求进行设置。此外，我们还可以设置绘图视图和绘图样式以获取更好的视觉效果。

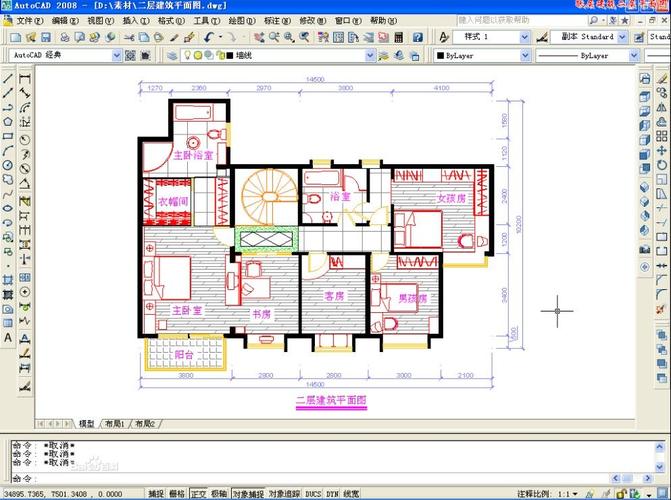

第二步是绘制基本图形。CAD软件提供了许多绘图工具，如直线、圆、多边形等。我们可以使用这些工具在绘图区域中创建基本的几何图形。通过选择合适的绘图工具，并使用鼠标或键盘输入相关参数，我们可以精确地绘制所需的图形。

第三步是编辑和修改图形。CAD软件允许我们对已绘制的图形进行编辑和修改。我们可以选择已绘制的图形，然后移动、旋转、缩放或变形它们。此外，我们还可以添加和删除图形的节点、线段或弧段，以改变其形状和尺寸。

第四步是添加尺寸和标注。在CAD绘图中，尺寸和标注是非常重要的，它们可以帮助我们准确地表示设计要素的大小和位置。CAD软件提供了各种尺寸和标注工具，我们可以使用它们将尺寸和标注添加到绘图中。通过选择所需的图形元素，并输入相应的尺寸或文本，我们可以将尺寸和标注与图形关联起来。

第五步是应用图层和图形样式。CAD软件允许我们创建和管理不同的图层和图形样式。通过将图形放置在不同的图层上，并应用不同的图形样式，我们可以更好地组织和展示绘图内容。此外，我们还可以调整图层的可见性和显示顺序，以满足特定的设计需求。

第六步是保存和输出绘图。在完成绘图后，我们应该及时保存并备份绘图文件，以防止数据丢失。CAD软件还提供了各种输出选项，如打印、导出为图像文件或导出为PDF文件等。通过选择合适的输出选项，并根据需要进行相应的设置，我们可以将绘图输出为所需的格式。

绘图是CAD软件中的基本操作之一，通过掌握上述步骤，我们可以在CAD软件中进行准确、高效的绘图。同时，我们还可以利用CAD软件的其他功能和工具，如模型构建、渲染和动画等，提升设计和工程的效果。
