Revit技巧 | Revit棱锥怎么画?REVIT利用放样创建三棱锥

发布于:2024-10-19 14:20:02
310人 分享


    AutoDeskRevit软件功能强大优势明显,颇受建筑行业人员青睐。REVIT中的平、立、剖面,明细表等视图都是双向关联的,修改一处,其他地方都跟着变动,从而减少低级失误,加快只做速度并节省项目成本。

    REVIT中族的制作和应用也是强度大功能之一,能够提供充足的自定义需求。下文介绍如何创建三棱锥,并为其编辑其材质。

    1、选择需要创建三棱锥的参照标高。


    2、选择“放样”命令。

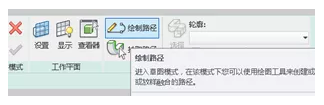

    3、选择“绘制路径”命令。

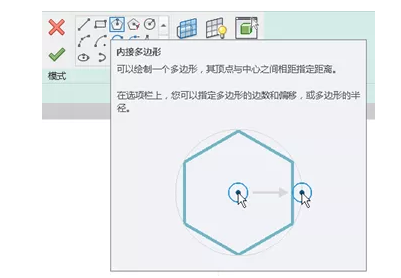

    4、选择“内接多边形”命令。


    5、修改变数为“3”

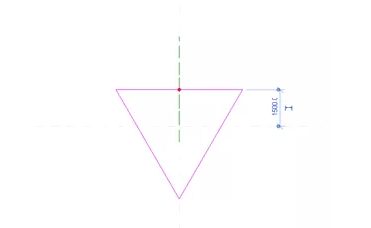

    6、根据所需尺寸创建等边三角形。

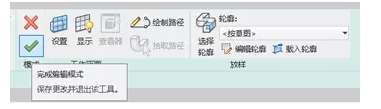

    7、绘制完成后,选择“完成”。


    8、选择“编辑轮廓”。

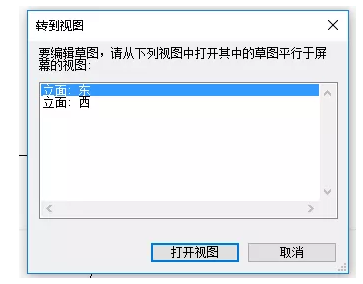

    9、选择绘制轮廓的立面/参照面。


    10、打开绘制轮廓的参照面。

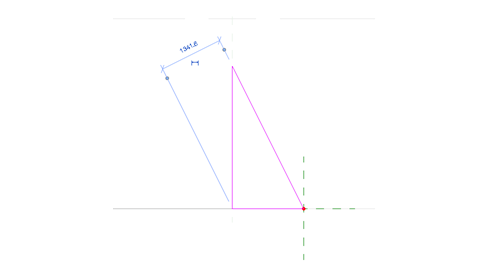

    11、根据需求绘制轮廓。


    12、点击“完成”编辑轮廓。


    13、点击“完成”编辑模式。


    14、点击“完成”完成模型。

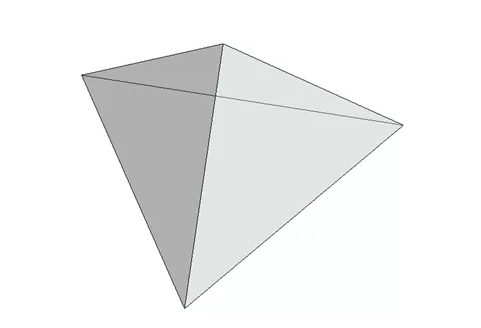

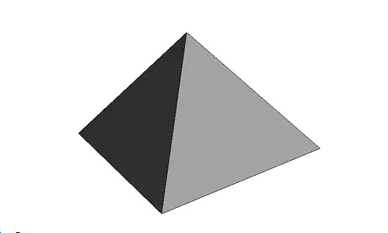

    15、三棱锥完成后形状。

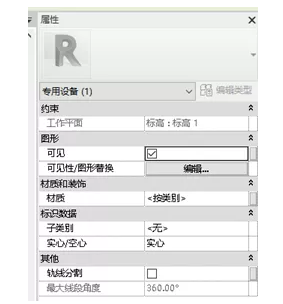

    16、为三棱锥编辑材质。

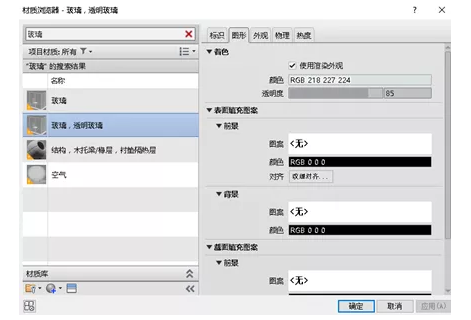

    17、选择所需的三棱锥材质。

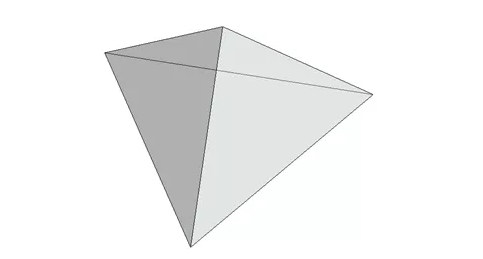

    18、添加完材质后的三棱锥。
