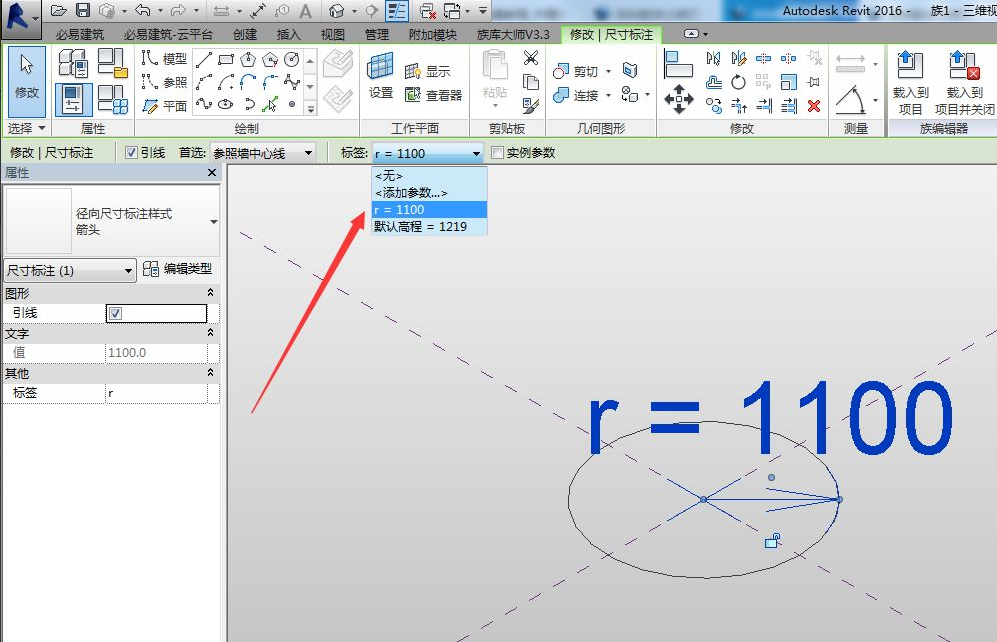

1、新建“概念体量”，使用模型下面的“圆”，绘制圆形，并添加参数r。

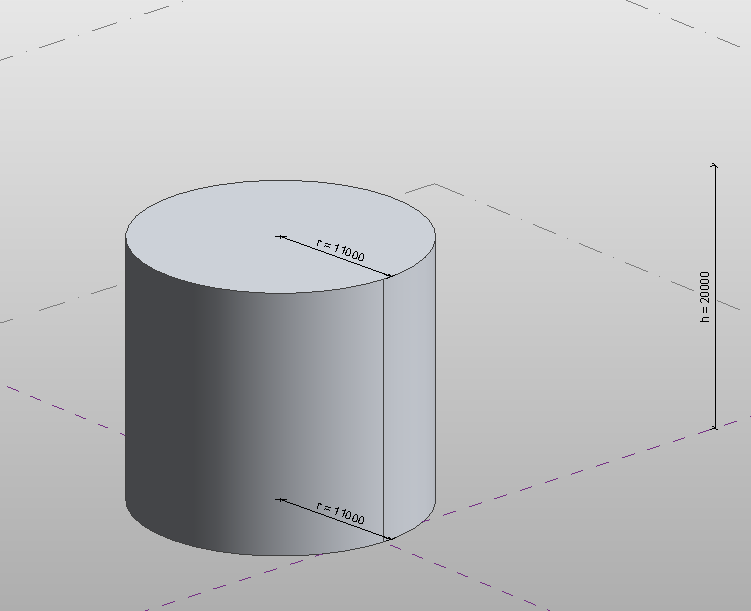

    2、创建标高2，将标高2与标高1之间的距离添加参数为h,选中圆将其复制到标高2并继续添加参数r，选中两个圆并创建实心形状，并使用对齐命令将圆柱体的上表面锁定到标高。

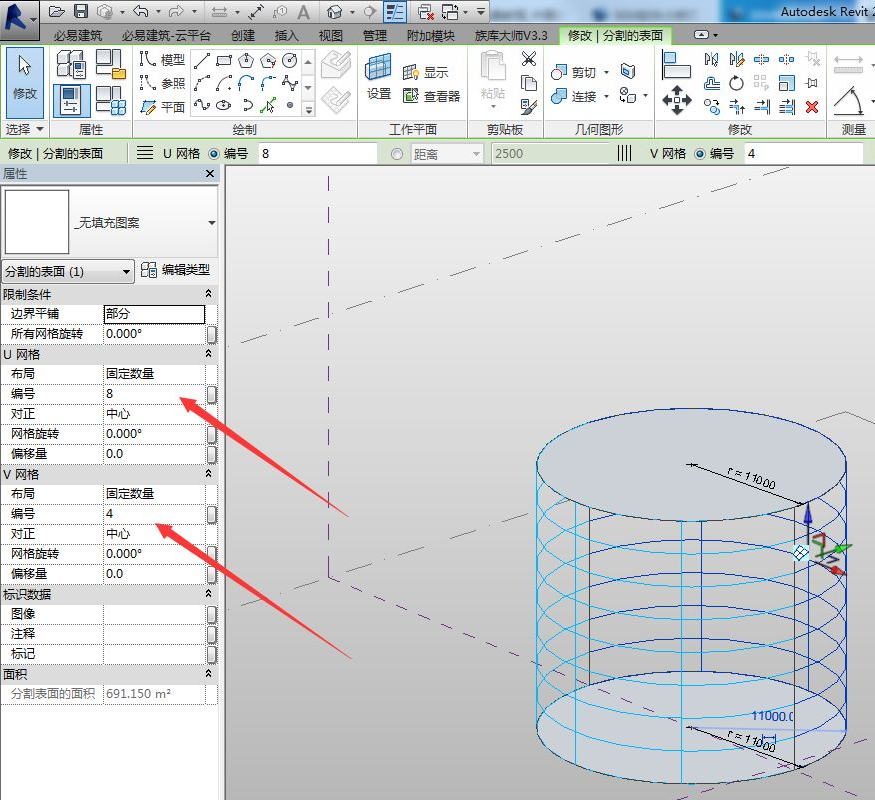

    3、选中圆柱体，将表面进行分割，将U.V网格的编号分别改为8，4。

    4、按住“Tab”选择上表面，U.V网格化分为2，2.

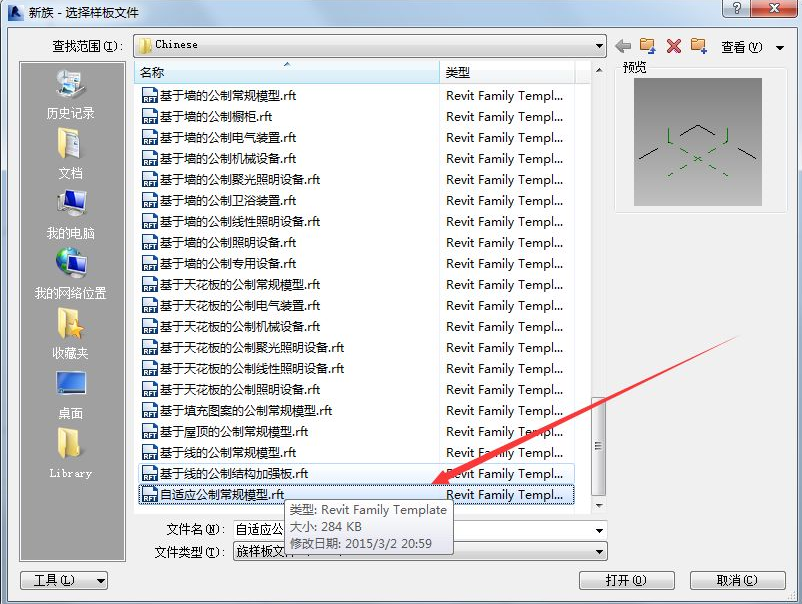

    5、新建“自适应公制常规模型”。

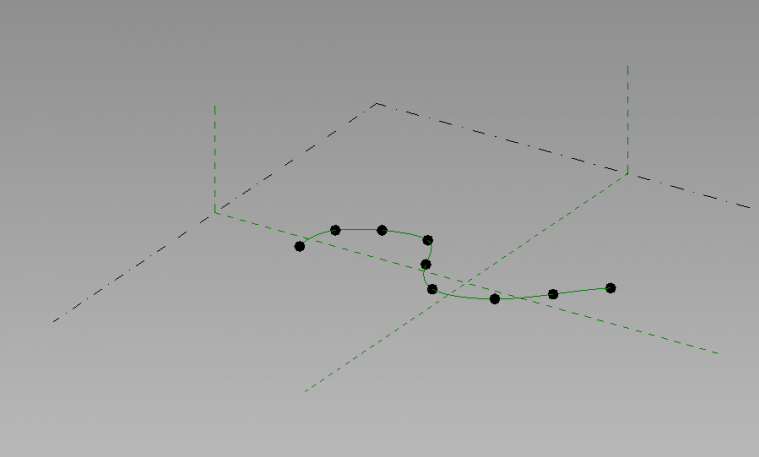

    6、放置九个参照点，并用参照线下的样条曲线将参照点进行连接。

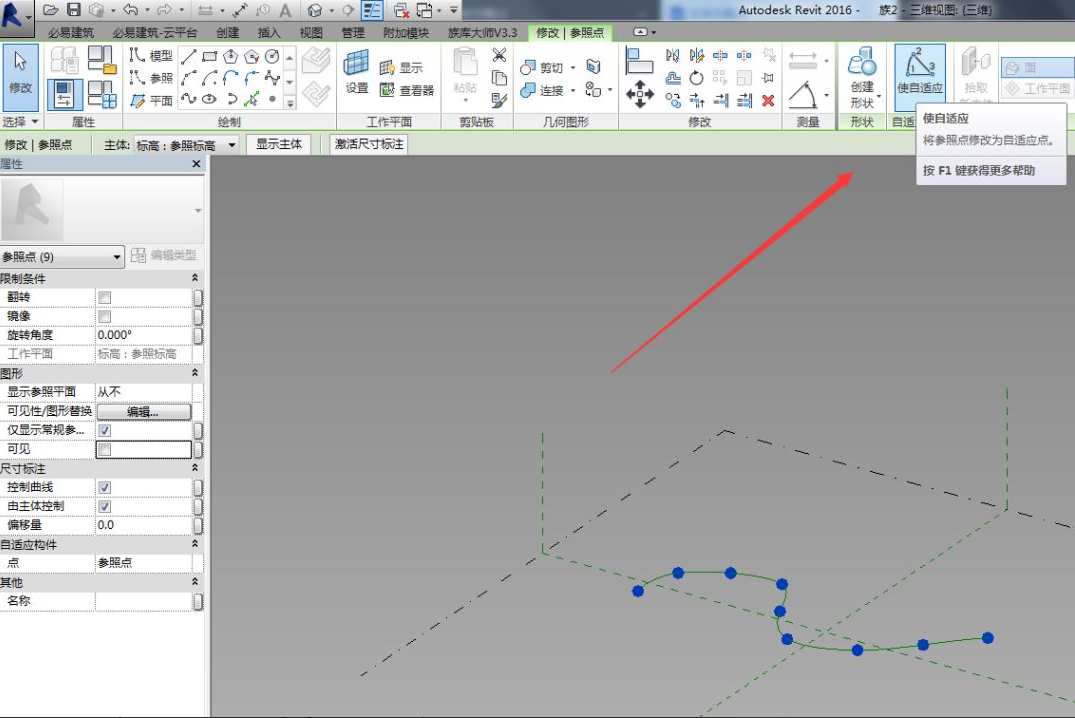

    7、选中参照点，在修改参照点上下问选项卡选择“使自适应”。

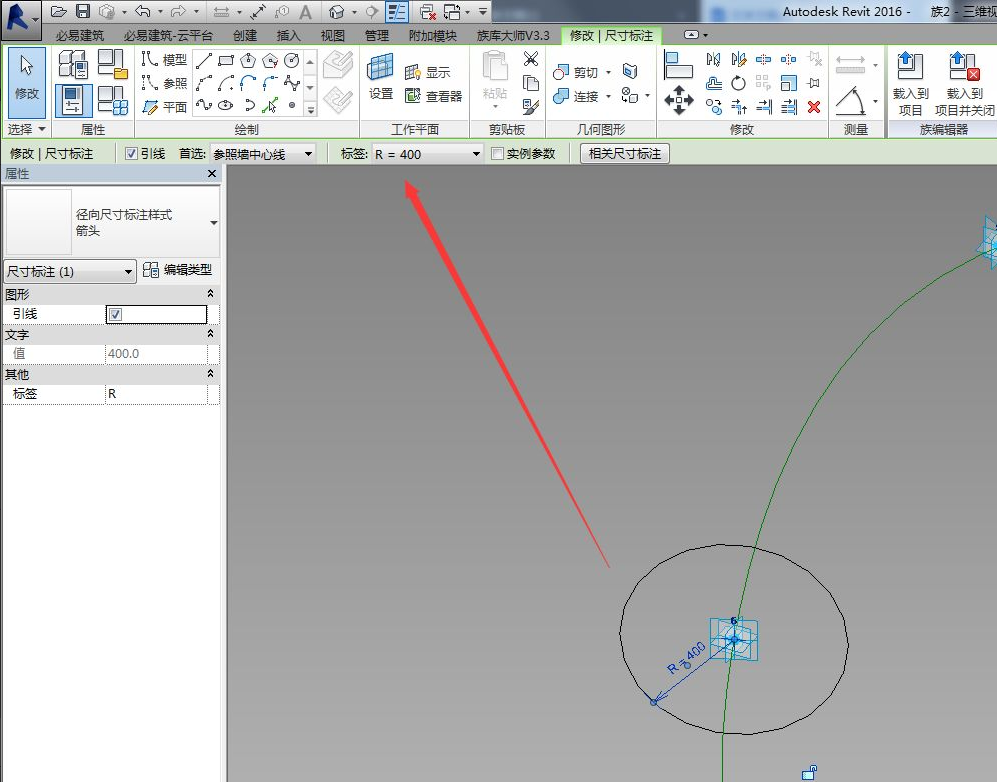

    8、选择任意自适应点设置工作平面，并在该工作平面上使用模型线绘制圆形，并将该圆形的半径添加参数为R。

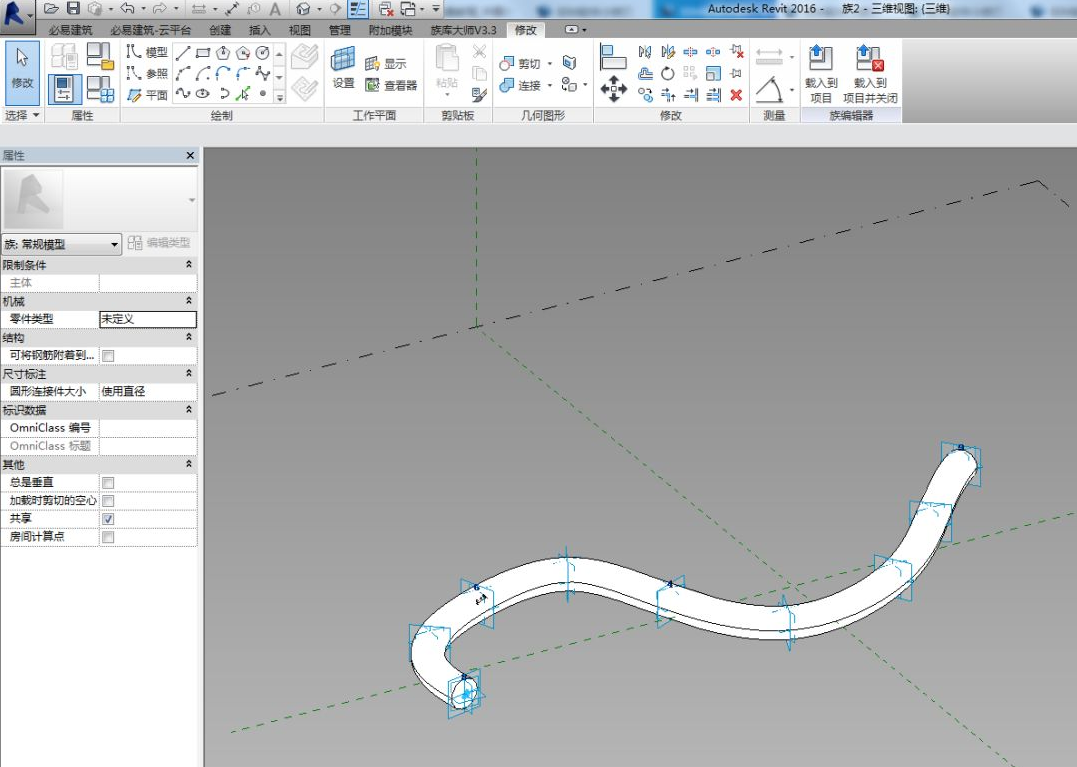

    9、选中圆形和参照线创建实心形状。

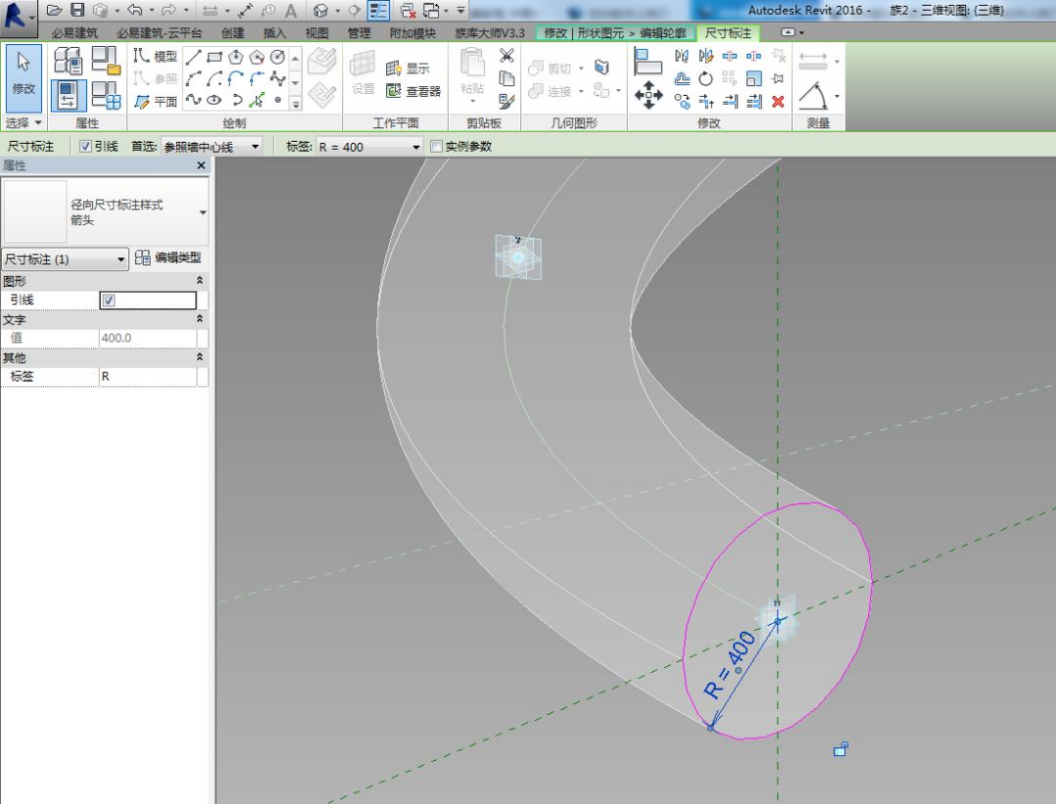

    10、选中生成的形状，编辑轮廓，分别将两端的轮廓圆，添加半径参数R。

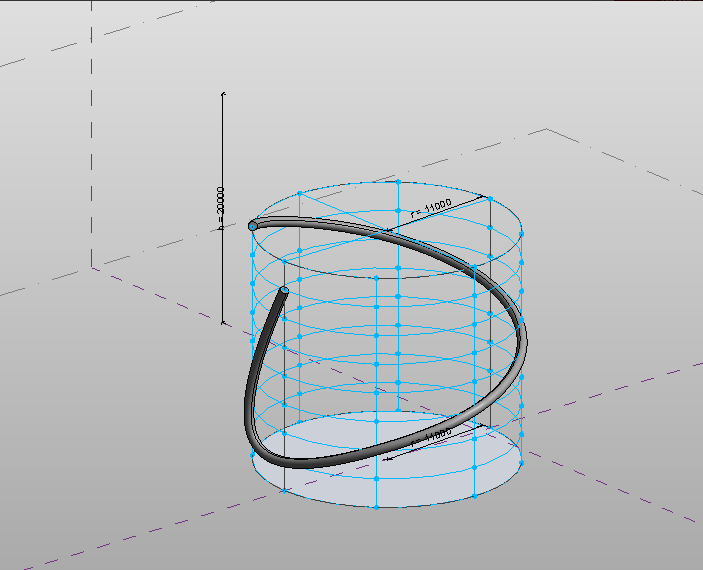

    11、将自适应族载入到体量中，将体量上的节点打开，将自适应族放置在体量上。打开族类型对话框，可以更改体量的高度和半径。
