打开样板文件,在项目浏览器中进入楼层平面,在“建筑”选项卡中选择“轴网”命令,绘制轴网1,如图1所示
图1

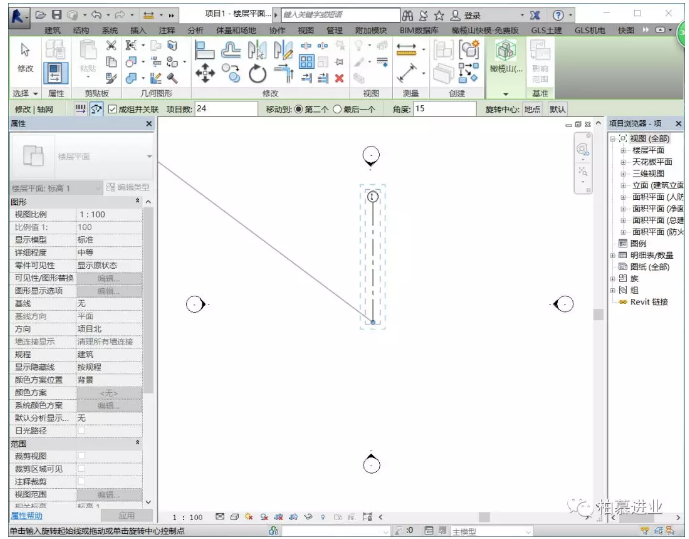

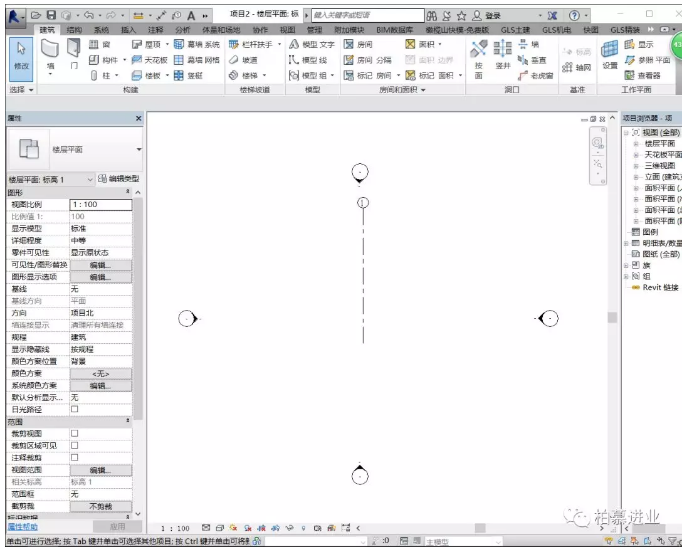

选中轴网1,在修改选项卡上选择“阵列”命令。如图2所示
图2

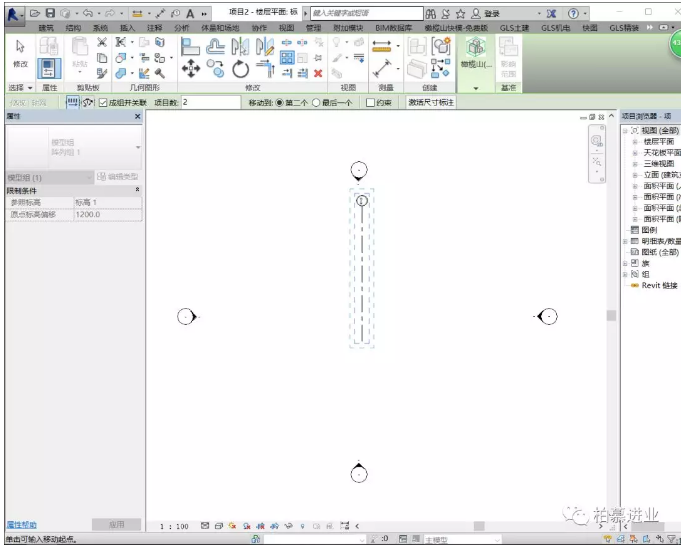

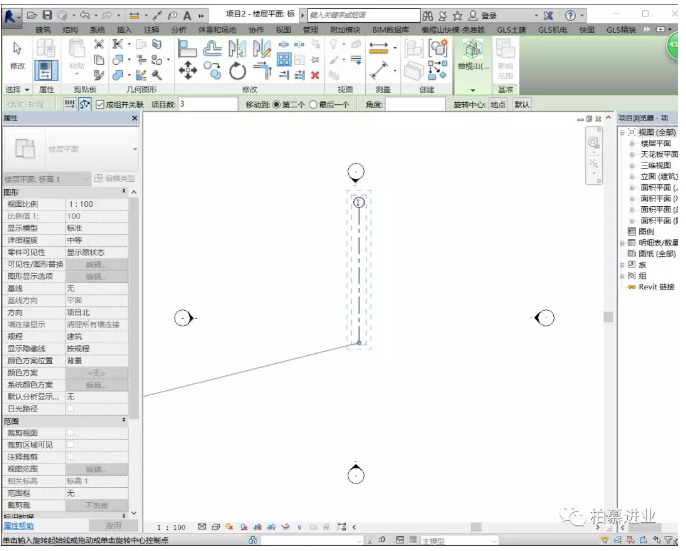

把轴网中间位置的阵列中心点移动到轴网另一端,如图3、图4所示。
图3
图4

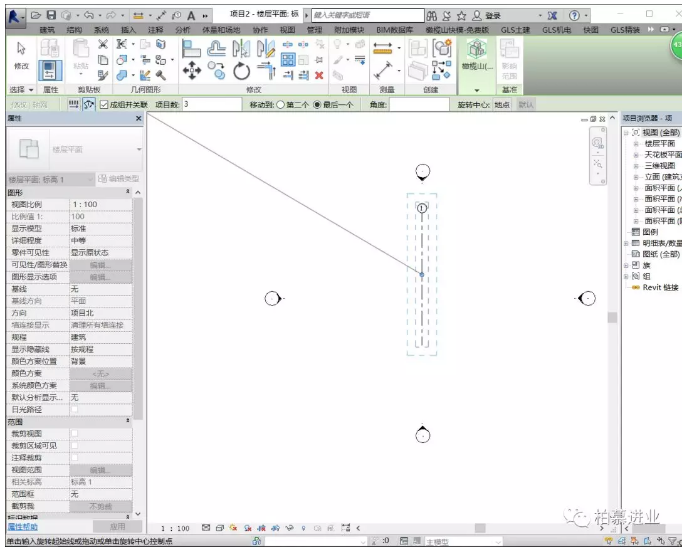

在选项卡中把径向改为圆,后面的的项目数和角度可以根据自身情况输入数字,如图5所示。
图5

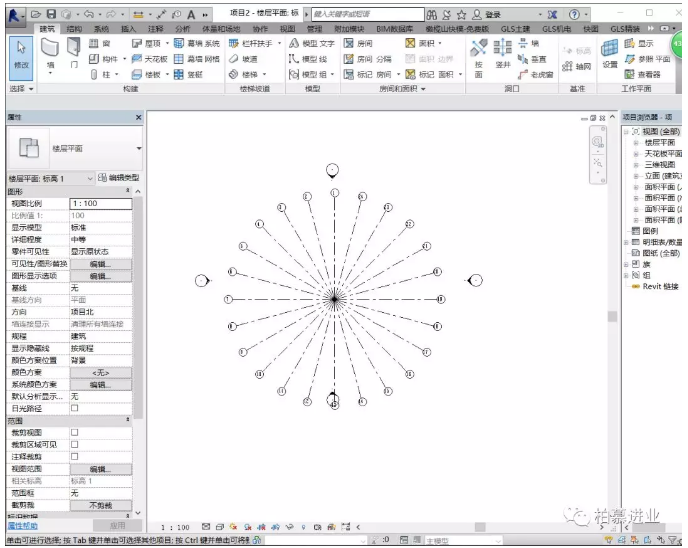

最后轴网效果如图6所示。
图6
