    如何快速提取砼工程量

    目前revit直接导出工程量主要依靠revit当中的明细表功能，在谈到这个话题时，想必会有很多人存在同样的疑问：软件的计算结果准确吗?软件计算的工程量能用于现场材料计划吗?其实软件只是工具，准不准这个问题主要取决于建模人员对于软件计算原理的理解程度以及对设计图纸的理解程度，更重要是所建模型的准确性和精确度。

    下面就以XX医院门诊综合楼项目2F土建模型为例，来演示一下具体如何操作才能导出准确的混凝土量。

    1、建立模型

    在Revit里面建立本层模型，长60.0m，宽23.4m，层高5.1m，为框架-剪力墙结构。先不用考虑扣减规则，模型不做任何处理前如下图所示

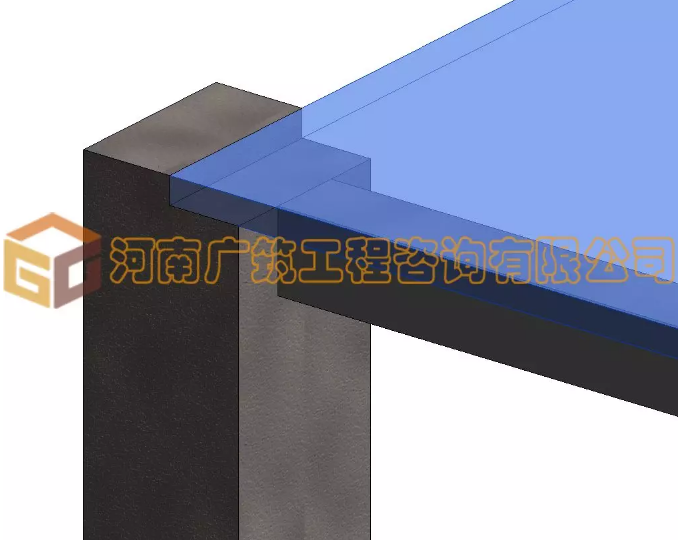

    梁板柱交接处节点图

    熟知这款软件的人大概都了解Revit模型板扣减柱、板扣减梁等扣减规则是不符合国内算量要求的，这就是为什么有人说“导出量不准确”的原因。大家不妨试一下，在Revit中建立任何一个单个构件导出量，绝对是准确的，但是整个模型建完以后统计的量就不正确了，现实原因就在于构件之间的扣减关系。

    另外，模型的规范性对于工程量统计也有很大的影响，所以建模人员在建模过程中需注意：

        1、建模要准确，柱是柱，梁是梁；

        2、具有能够按清单区分构件的属性。

    2、调整构件间的连接顺序

    根据《GB50500-2013_建设工程工程量清单计价规范》的描述我国建筑构件体积扣减规则为柱剪切梁和板，梁剪切板。当梁、板、柱发生交接时，三者的扣减优先序为柱＞梁＞板（“＞”表示优先于），即交接处工程量部分，优先计算柱工程量，其次为梁，最后为板工程量。

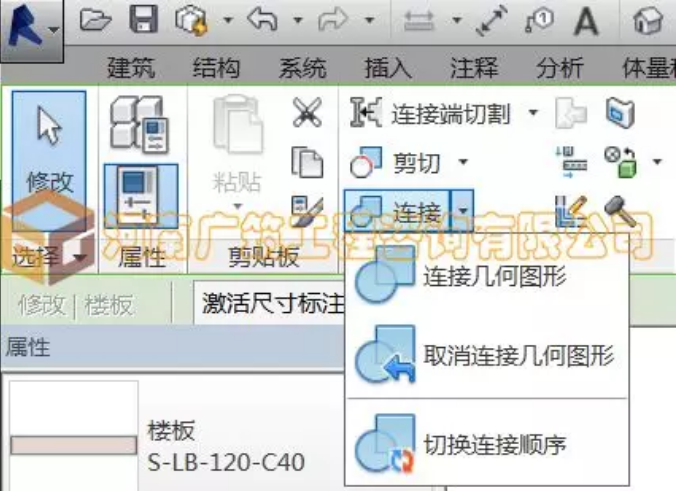

    在Revit中构件扣减关系体现在构件的连接顺序上，使用软件内修改工具中“连接”命令可以修改构件间的连接顺序，通过连接优先序扣减实体交接处重复工程量，将构件的统计参数修正为扣减后的精确数据，避免了构件工程量统计的虚增或减少。

    但此种方法每次只能完成两个构件之间的设置，要修改所有构件的扣减规则工程量是比较大的，所以我通常借助插件来完成，建模大师或者橄榄山都可完成95%以上的构件连接关系修改。

    建模大师界面

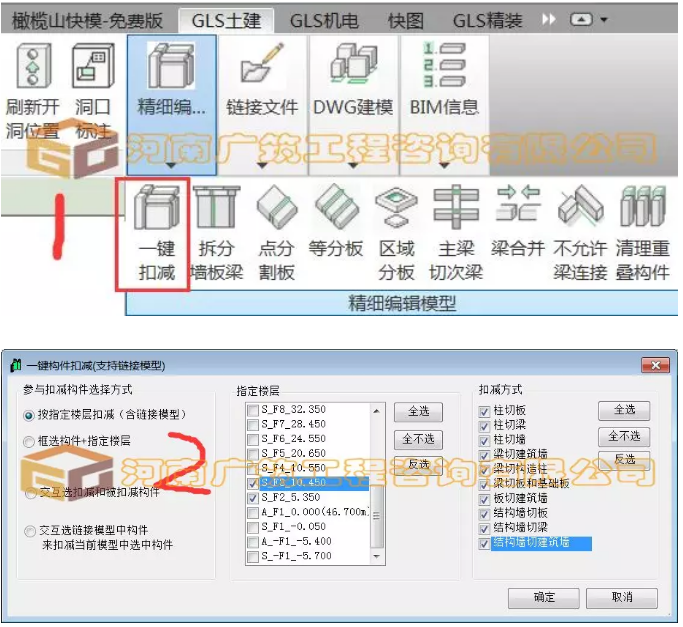

    橄榄山界面

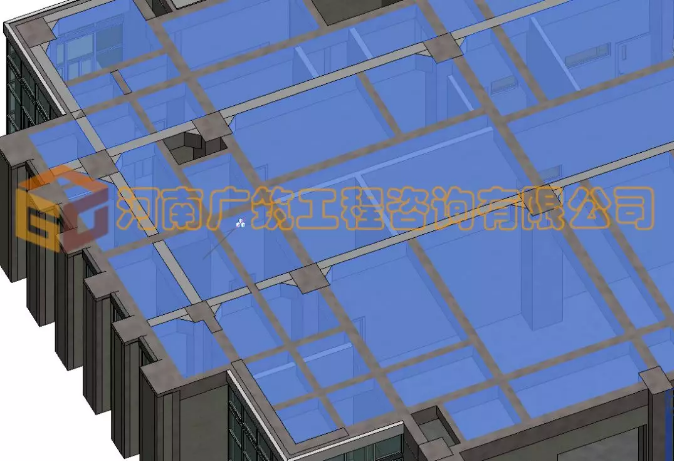

    本项目土建模型采用柱＞结构墙＞梁＞结构板＞建筑墙＞建筑板的顺序进行连接关系处理。修改连接关系后的模型如下图所示

    3、明细表出量

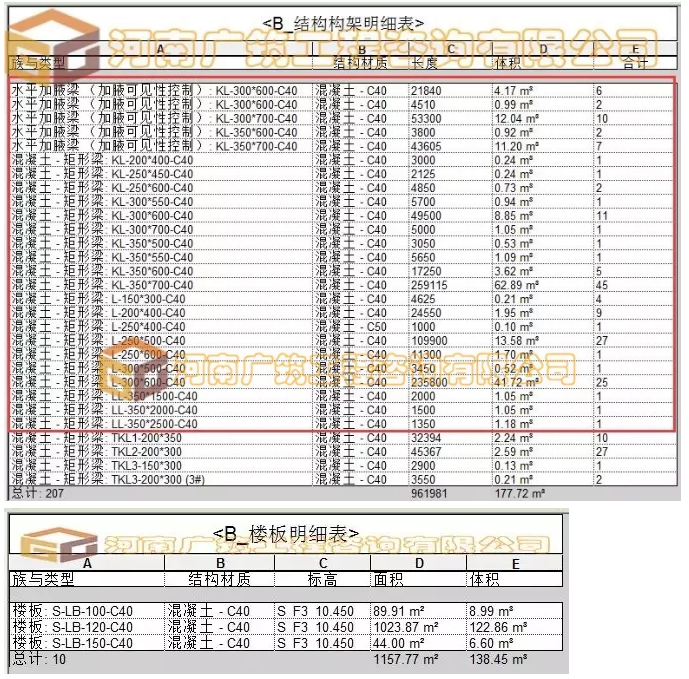

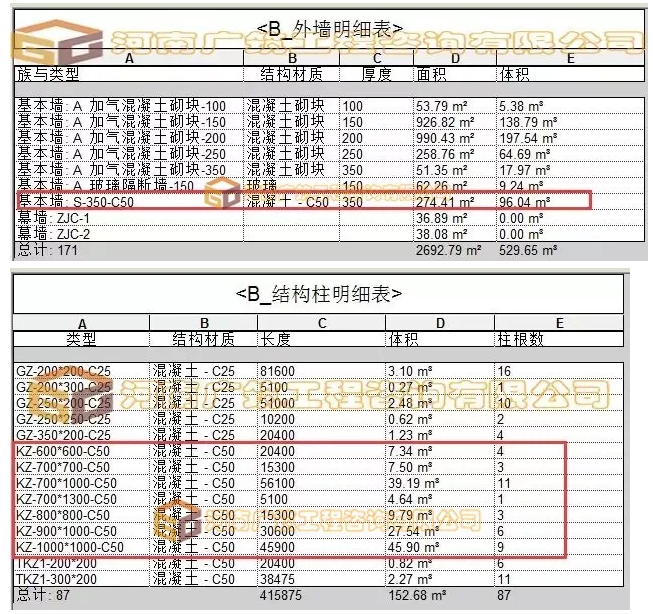

    模型构件连接关系处理完毕后，直接利用明细表功能导出墙、柱、梁、板的混凝土工程量。

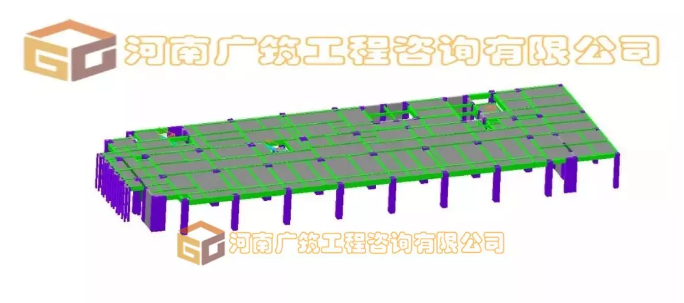

    那模型数据是否能够经得起考验呢？我们在广联达BIM土建算量软件中进行建模，GCL模型见下图

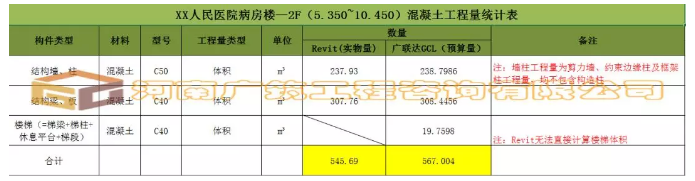

    汇总计算后将GCL模型量与Revit模型的量对比如下

    通过上面数据对比分析可知，Revit模型算量和GCL模型算量误差很小，因此在使用Revit建模时，根据实际工程情况处理好各图元之间的连接关系，在revit软件基础上得出准确的混凝土工程量是完全可以实现的。

    现场施工前，施工人员需要进行混凝土工程量的计算，采用Revit模型提量的方法，可节约现场人员手算的时间，提高部分工作效率。另外，这个工程量还可以作为混凝土浇筑量，提供给商品混凝土站作为进料依据。
