在Revit的室内精装中，通常要绘制窗帘盒构件。用常规模型做，每次载入的时候都要设置一下窗帘盒长度，今天来为大家介绍一种快速绘制窗帘盒的方法。

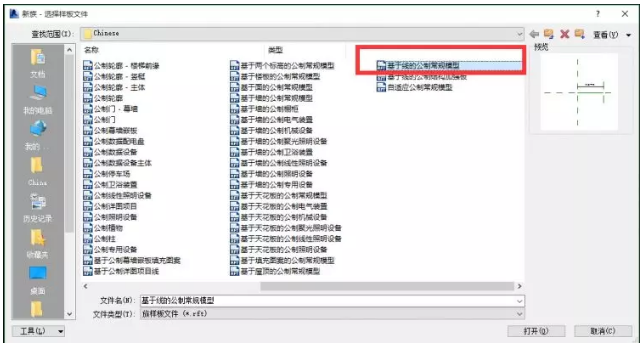

    1.打开revit，新建族-基于线的常规模型，如图所示。

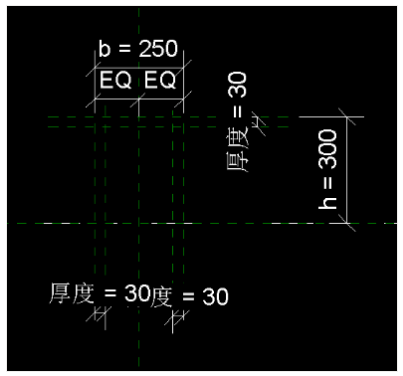

    2.打开后到右立面视图先设置一下窗帘盒的轮廓参数，如图所示。

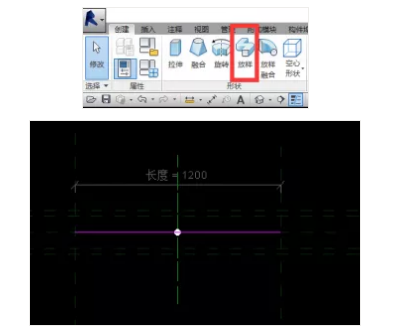

    3.然后再菜单选项卡里面-创建-放样-绘制路径，如图所示。

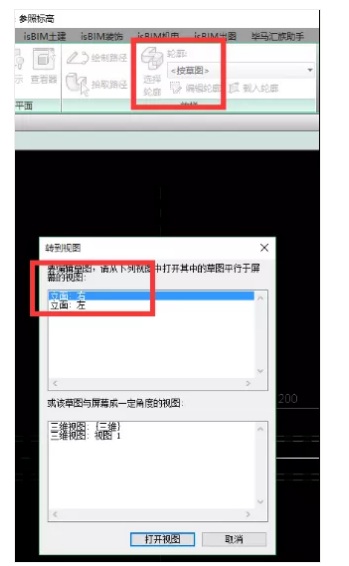

    4.绘制好路径后，选择编辑轮廓，在弹出对话框中选择“立面：右”，转到右立面视图，如图所示。

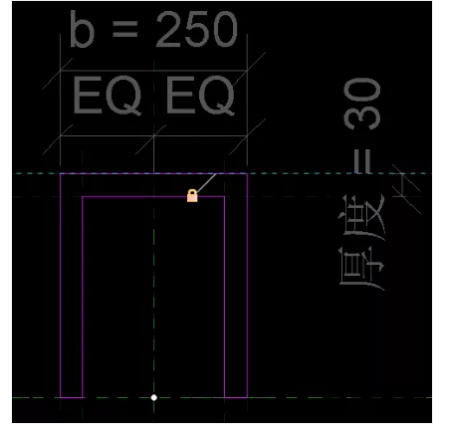

    5，依次绘制窗帘盒的轮廓线，并将其锁定到刚刚绘制的参照平面上面，如图所示。

    6.绘制结束后，点击模式面板下“完成”，如图所示。

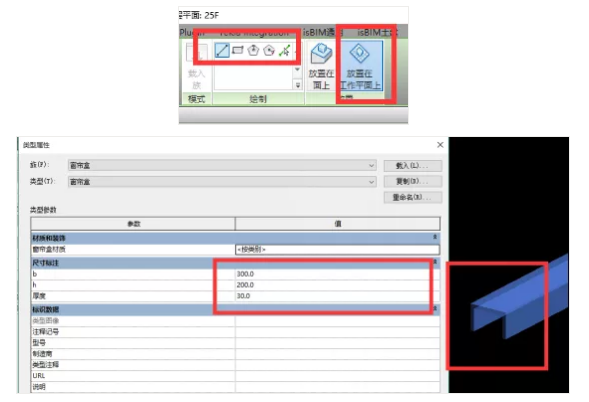

    7.可以将其载入到项目中绘制一段进行测试，查看其是否可以参变。

    意义：快速绘制窗帘盒，除此之外，一些线脚，长椅，只要其侧面一致，都可以通过这个方法来进行快速绘制，节省绘图时间。
