    大家好，这里是revit管综。

    提到“螺旋坡道”这种项目中经常会遇到的异形构件，很多人可能都会有一个感受：Revit的几种基本构件绘制方法都无法直接创建！

    今天就给大家分享一下它的做法。

    1.创建内建模型：

    首先在功能栏构件中找到“内建模型”：

    选择楼板（或者想要作为坡道的类别）：

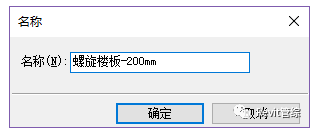

    定义构件名称：

    2.创建放样融合

    使用“放样融合”功能，创建螺旋坡道的形状：

    然后开始“绘制路径”：

    使用“圆形-端点弧”绘制：

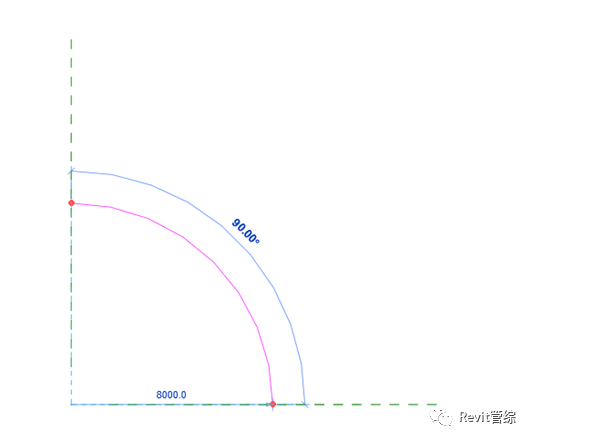

    我们绘制一个8米内径的1/4弧：

    接下来依次绘制2个楼板截面的轮廓（注意：2个轮廓应绘制在不同标高上面），这样才能达到弧形的效果：

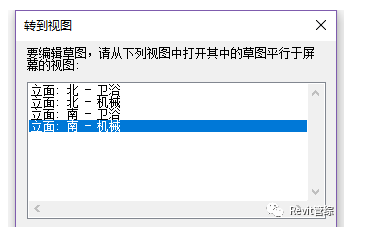

    在对应视图下打开轮廓：

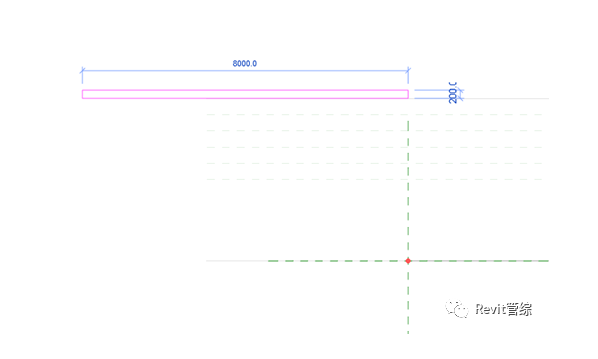

    选择矩形绘制，在标高1上，绘制一个高度为200的矩形截面：

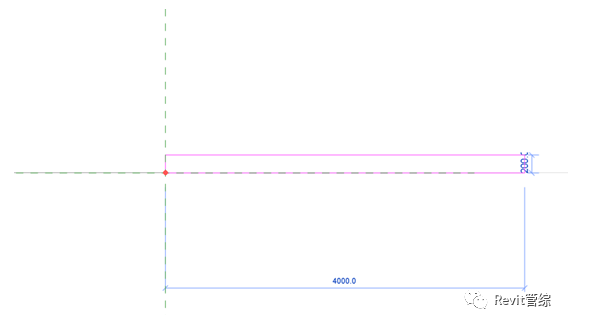

    同样的方法，在西侧的视图上创建轮廓2（注意：此时应在标高2上创建）：

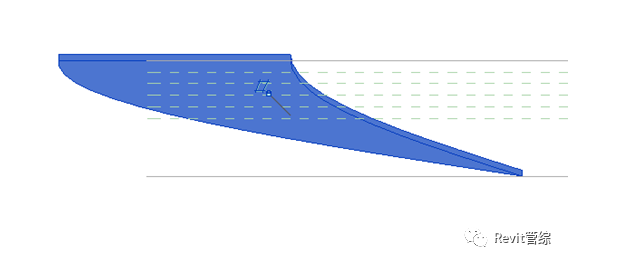

    点击完成以后螺旋坡道就创建成功了。

    3.阵列复制

    创建完坡道以后，我们并不能直接移动或复制到其他标高上！

    因为放样融合的标高是受约束的，这个时候我们可以通过阵列的方式来创建：

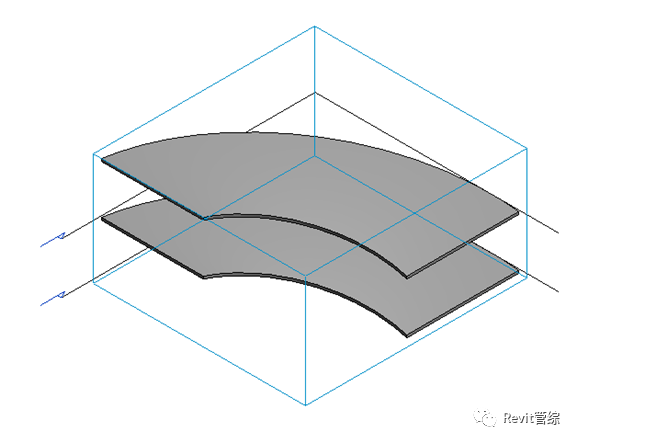

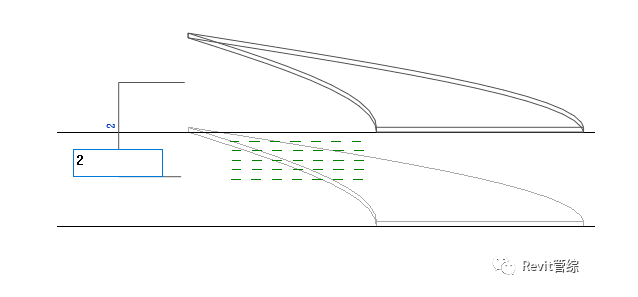

    选择复制的位置，并输入相应的阵列数量：
