在revit绘制管道的过程中，通常需要将管道相互连接，或者将浴室设备、机械等设备连接到管道上。只使用管道绘图命令逐个绘制管道太慢，而且常常需要在不同视图之间来回切换，这影响了绘图的效率。此时，我们可以使用“连接到”、“修剪/延伸为角”和“修剪延伸单个图元”等修改命令提高连接速度。

    以下以卫浴装置与管道连接为例：

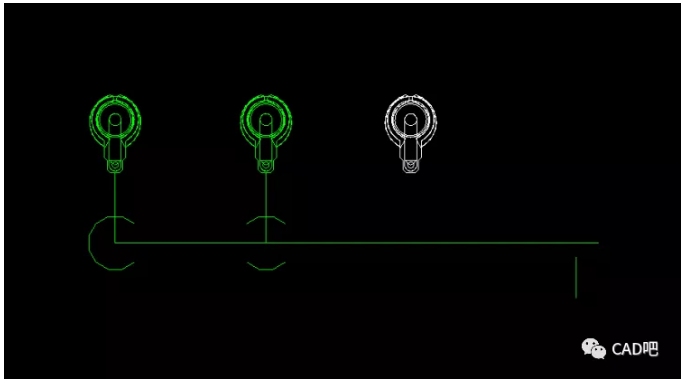

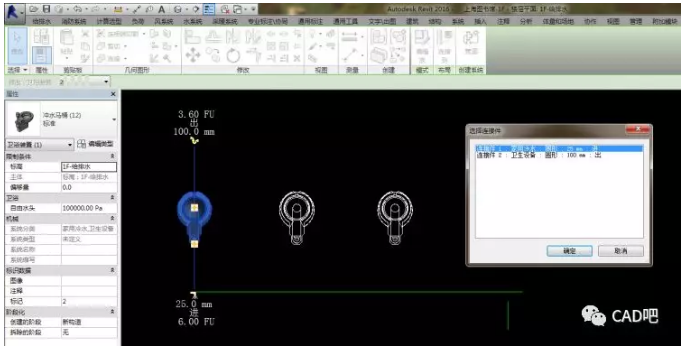

    1.选中最左侧的卫浴装置，在“修改/卫浴装置”选项卡上点击“连接到”命令。此时会弹出“选择连接件”对话框，此处选择“连接件1：家用冷水：圆形25mm:进”，再点击确定。如图：

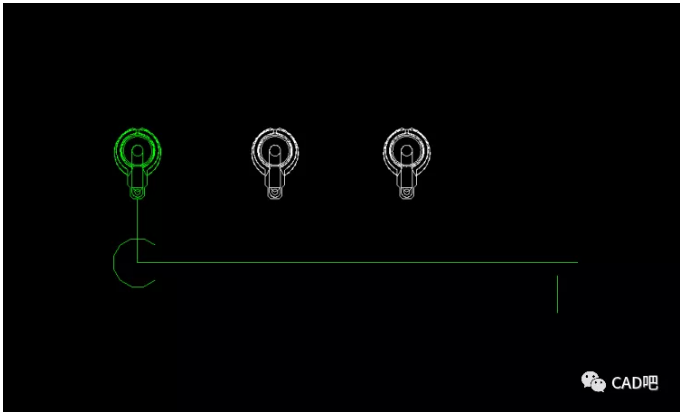

    2.此时，鼠标箭头上会带有个“+”号，再点选管道，则软件会自动创建管道和管件来连接改卫浴装置。如图：

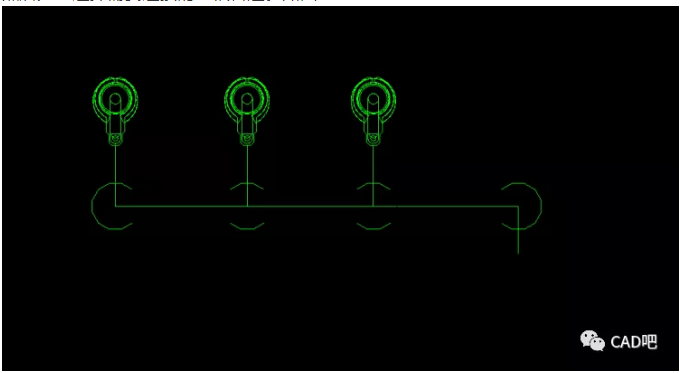

    3.使用同样的方法选择中间的卫浴装置，将其“连接到”主管上。在这里，软件会根据实际需要决定在主管道上插入三通，而不是弯头连接。并且，对于两根管道处于不同标高的情况下，软件会自动添加一小段立管用于连接。如图：

    4.若卫浴装置上已经有了连接管道，可以使用“修剪/延伸单个图元”命令将其与主管道连接。在“修改”选项卡上点击“修剪/延伸单个图元”命令，首先选择需要延伸到的主管，然后选择需要被延伸的支管，则软件会延伸支管并添加相应关键和立管将其连接。如图示过程：

    5.与“修剪/延伸单个图元”命令类似，用户还可以使用“修剪/延伸为角”命令，将两个管道修剪或延伸后使用弯头连接。方法是在“修改”选项卡上点击“修剪/延伸为角”命令，然后分别选择需要连接的两根管道。如图：

    “修剪/延伸”与“连接到”命令在实际建模过程中非常实用，通过使用这些修改命令，我们可以快速的在平面图中完成连接不同平面高度的的管道和设备。
