创建基于类别和参数值识别图元的过滤器。将这些过滤器应用于视图以更改图元的可见性或图形显示。
例如，如果您需要更改视图中 2 小时防火等级墙的线样式和颜色，请执行以下操作：
创建过滤器以选择视图中所有防火等级参数的值为 2 小时的墙。
将过滤器应用于视图，并定义可见性和图形显示设置（例如线样式和颜色）。
因此，所有符合过滤条件的墙将以指定的可见性和图形设置（假设无其他设置替换这些设置；请参见图元可见性替换层次）显示在视图中。
规则和规则集

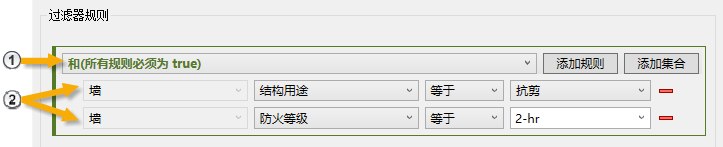

基于规则的过滤器中包含一个或多个规则集
。每个规则集包含一个或多个“规则”

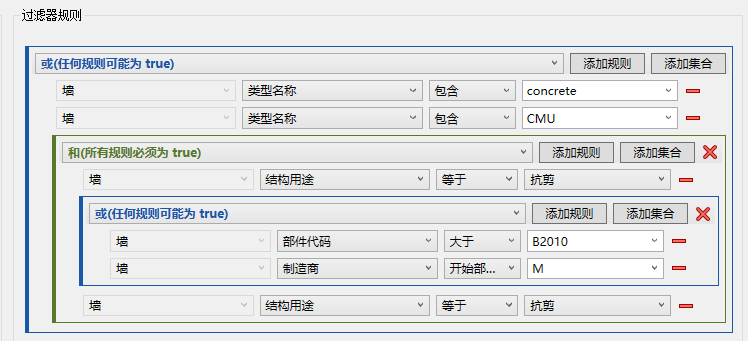

和/或嵌套的规则集。
您可以定义的规则和规则集没有数量限制。
每个规则集使用 AND 条件或 OR 条件：
AND：嵌套在此集中的所有规则和规则集必须计算为 true。
OR：嵌套在此集中的一个或多个规则或规则集必须计算为 true。
使用 AND 和 OR 条件和嵌套来仔细规划过滤规则，以确保获得所需的结果。请参见基于规则的过滤器示例。
提示： 创建一个样例模型，其中包含要在过滤器中使用的类别的图元。通过创建具有规则的过滤器并将过滤器应用于视图来进行实验，直到获得所需的结果。然后使用“传递项目标准”以将该过滤器传递到您的项目中。
类别和参数
在创建过滤器时，首先选择一个或多个类别。然后，您可以创建规则集。可以为规则集中的每个规则指定参数、运算符和值。
可用于创建规则的参数取决于您为过滤器选择的类别。在创建过滤器之前，请仔细考虑要实现的目标，以及如何以最佳方式识别这些图元。确定要用于过滤器的类别。
例如，要创建可识别 2 小时防火等级门的过滤器，请选择“门”类别。要创建可识别 2 小时防火等级门和墙的过滤器，请选择“门”和“墙”类别。
为筛选器选择多个类别时，必须先指定每个规则的类别，然后才能选择要用于规则的参数。
参数可以包括以下任意项：
实例参数
类型参数
项目参数
共享参数
您可以使用全局参数作为规则的值。在这种情况下，使用运算符“关联”或“不关联”。
如果启用工作集，则“工作集”参数也可用。
运算符和值
当您创建规则时，可用的运算符取决于参数的类型。有关运算符列表，请参见“过滤器”对话框。
当输入规则的值时，您可以执行以下操作之一：
从下拉列表（显示来自当前模型中图元的值）中选择一个值。
输入一个值。对于数字值，您不需要指定单位。文字值不区分大小写。
如果要为参数选择多个值，请为每个值添加一个规则。使用 OR 条件将这些规则嵌套在规则集下。
如果您在规则中使用共享参数，可以使用“参数存在”运算符，并忽略一个值。
