    一、命令概述

    一种分隔承重构件。楼板层中的承重部分，它将房屋垂直方向分隔为若干层，并把人和家具等竖向荷载及楼板自重通过墙体、梁或柱传给基础。楼板是基于标高，通过拾取墙或者使用“线”工具绘制楼板边界而创建的。

    二、使用技巧

    1、楼板的构造设置

    （1）位置：“建筑”选项卡→“构建”面板→“楼板”命令

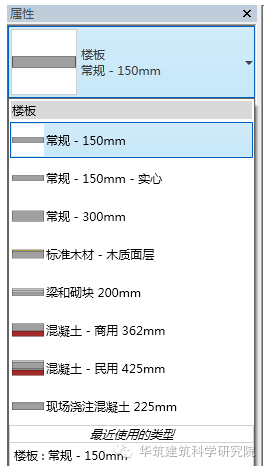

    （2）选择楼板的类型：

    ▲图一

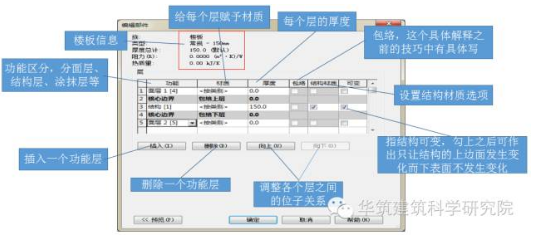

    （3）建筑楼板构造设置：在楼板属性对话框中单击编辑类型，打开“编辑部件”对话框，系统默认的楼板已有功能只有结构一部分，在此基础上可插入其他的功能结构层，以完善其结构构造。

    ▲图2

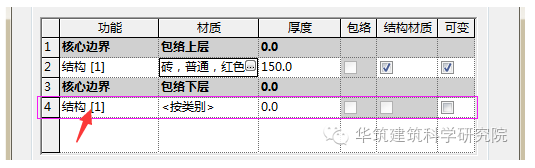

    （4）插入新的层级：单击功能区前段的序号，这时该行出于全部被选择的状态，再次单击下边的“插入”按钮，这时选择上方会出现新的添加行。

    ▲图3

    （5）新层级功能类型选择：单击功能块下的“结构[1]”单击后面的下拉按钮，在弹出的功能类型中选择功能类型。

    ▲图4

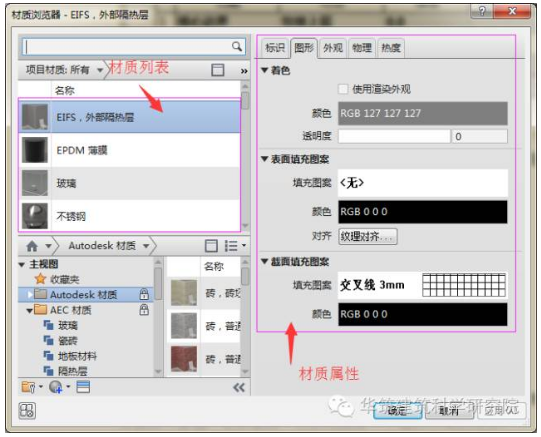

    （6）新层级材质添加：在功能添加完成后，需要对每一项功能赋予相应的材质。单击材质后面的按钮，在弹出的“材质浏览器”中选择所需的材质。

    ▲图5

    材质添加完成后在每一项功能后面的厚度框中输入相应的数据即可，所有厚度值都输入完成后，在“墙体信息厚度总计”一项就会显示当前墙体的总厚度值。单击“确定”完成楼板构造设置。

    2、楼板的创建

    （1）设置绘制平面：楼板是基于某标高而绘制的，在项目浏览器楼层平面目录下双击楼层标高，进入到对应的楼层平面。

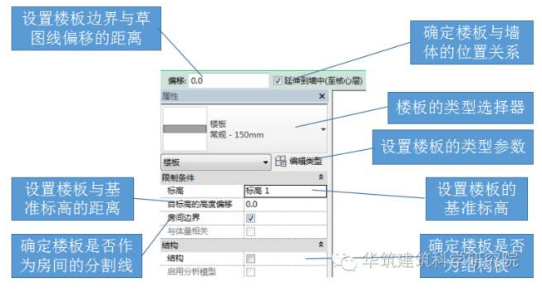

    （2）设置楼板参数：楼板的参数设置也包括类型属性和实例属性的设置，其中主要的参数有楼板的材质、厚度、功能以及自然标高偏移值等。

    ▲图6

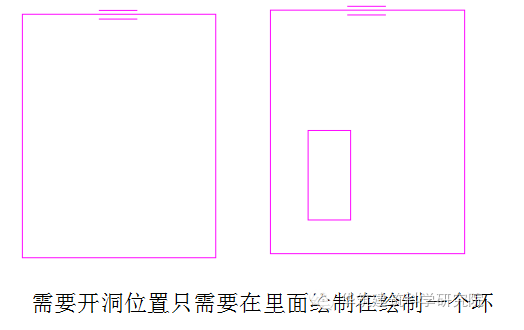

    （3）绘制边界：在绘制面板上选取绘制的工具和命令，在绘图区域绘制楼板的边界线，需要注意的是楼板的边界必须是闭合环。

    ▲图7

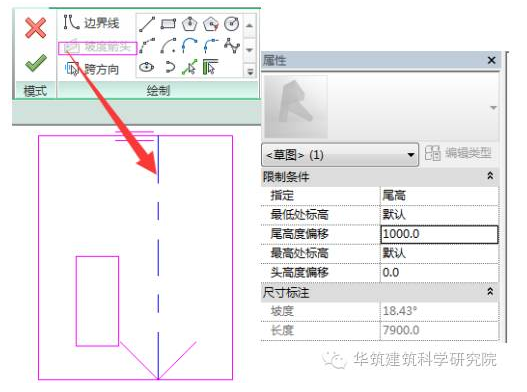

    （4）设置坡度箭头:当楼板存在一定坡度时，可绘制坡度箭头。选择坡度箭头，在其实例属性中设置相应的参数。需要注意的是一块楼板只能有一个坡度箭头。

    ▲图8

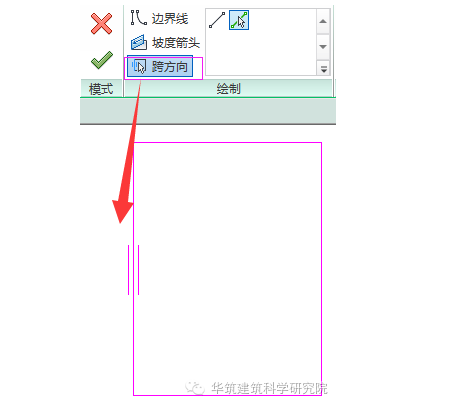

    （5）设置楼板跨方向：通过使用该楼板跨方向可更改钢面板的方向。只需点击跨方向然后再在草图中点选你要设置跨方向的线即可。

    ▲图9

    所有参数设置完成后单击上面的对勾即可。

    三、案例应用

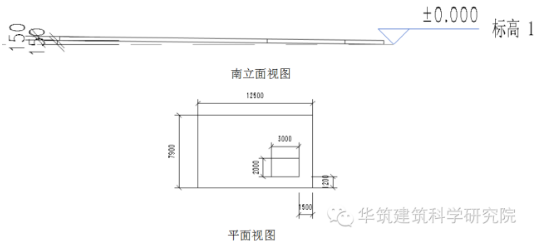

    下图为一带有坡度的楼板，请根据下图绘制楼板并设置参数

    ▲图10
