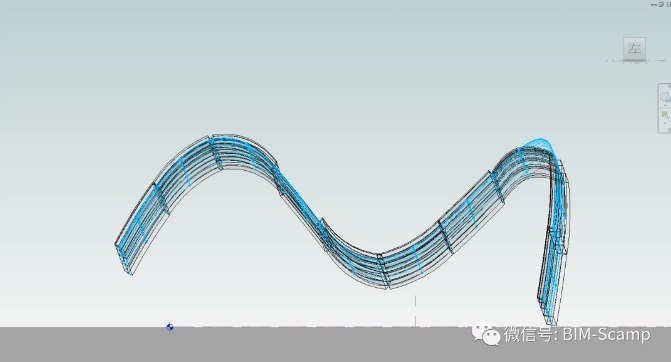

    异形玻璃幕墙

    接下来我把关键操作都圈起来了，在建族之前，先给大家说明一点的就是，掌握建族的基本命令是前提，要想日后做出自己想要的效果的族还是得有设计基础的。所以我们从建族基础入门。

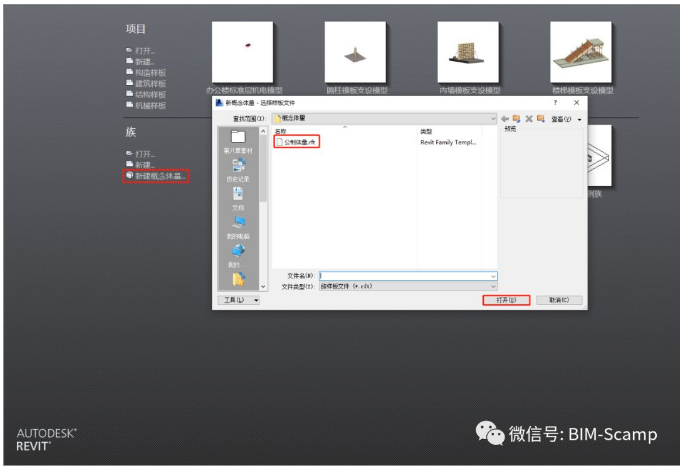

    第一步：新建体量模型-公制体量

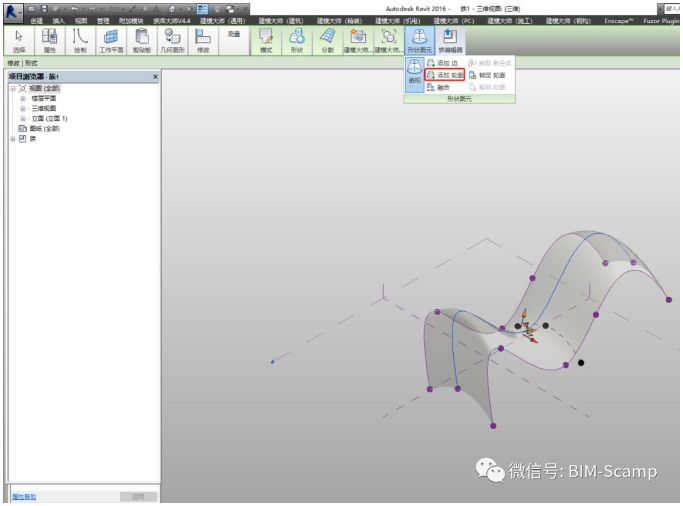

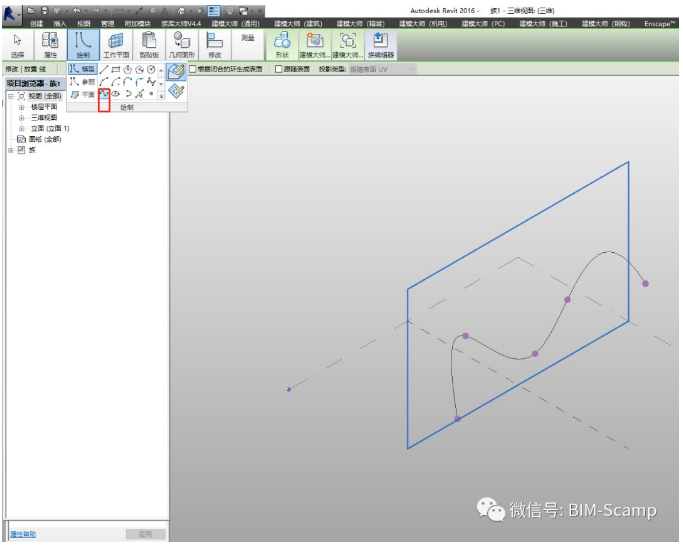

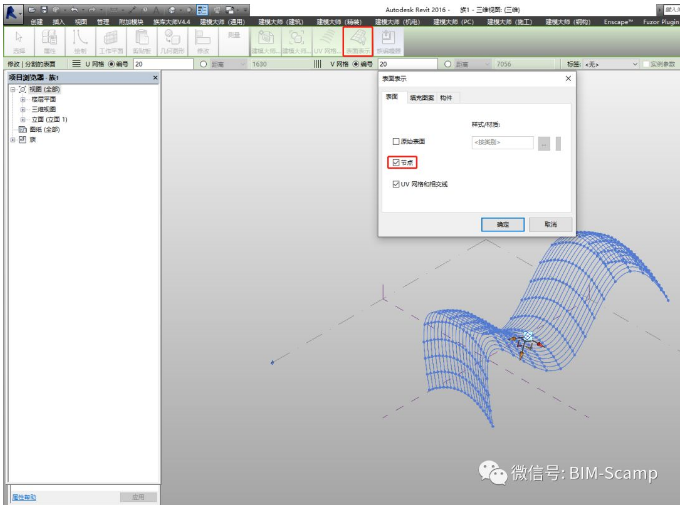

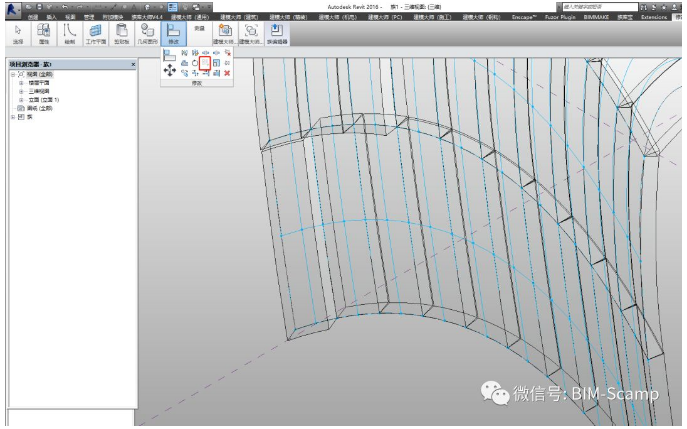

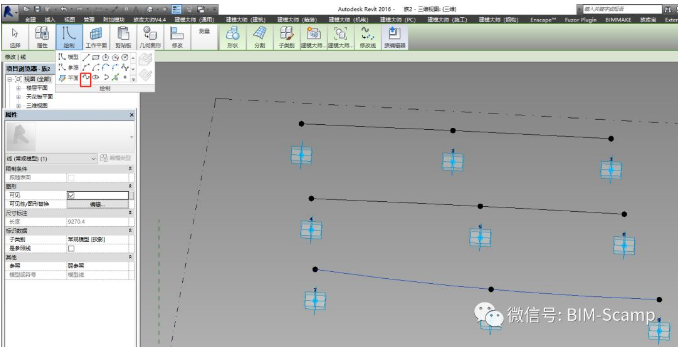

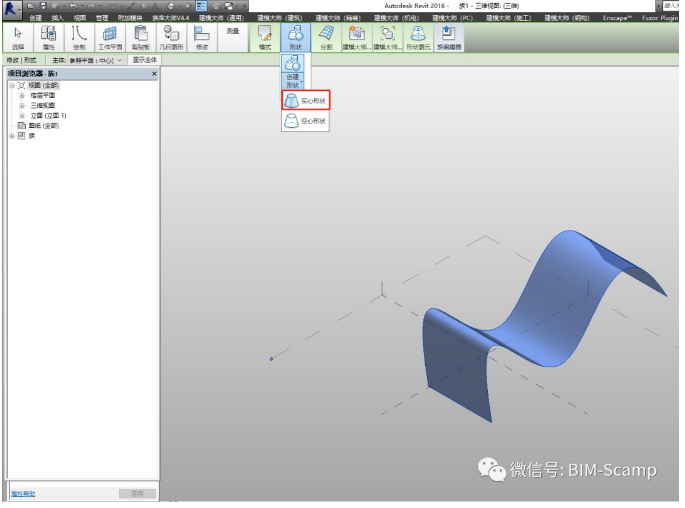

    第二步：绘制-通过点的样条曲线，形状选择实心形状，分割表面。

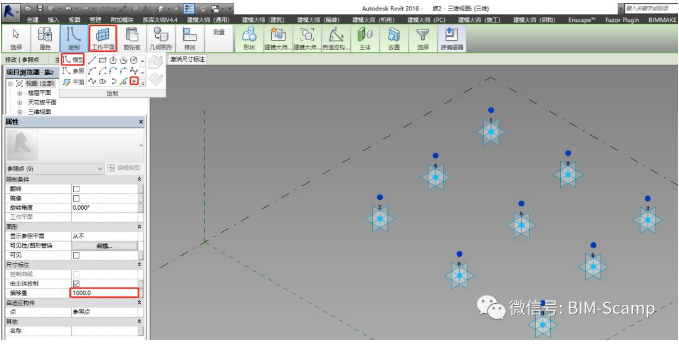

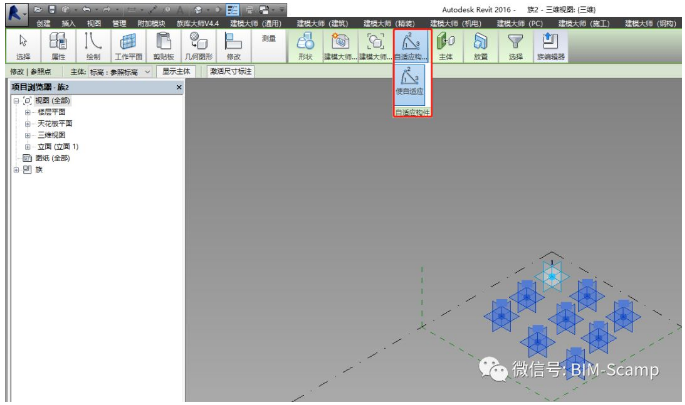

    第三步：新建族-选择自适应公制常规模型，绘制点图元，使自适应，然后绘制模型线-点图元-工作平面-设置。

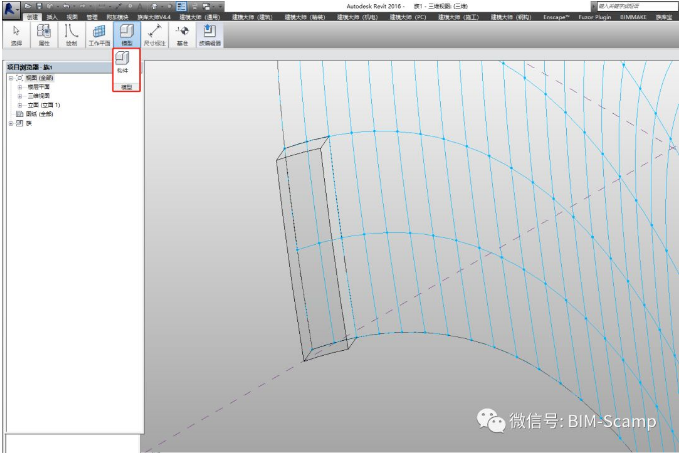

    第四步：通过点的样条曲线连接参照点、自适应点组成矩形平面，设置族参数、材质等。

    第五步：族文件另存文件夹，载入项目，选择点放置在幕墙上。
