    一．应用背景

    对于医院项目，功能分区较多，不同的功能区对净高的要求不同，且净高要求严格。

    二．BIM净高分析的优势

    形象、直观、准确的表现每个区域的净高。

    三.净高分析的区域

    1.地下室的行车道

    2.走廊

    3.各功能区

    4.管线复杂区域

    5.设备运输通道

    6.特殊要求部位

    四．BIM净高分析应用过程

    1.依据甲方与项目部对各区域的净高要求，对管线进行初步排布，然后根据结果判断该净高方案是否具有可实施性，若无不合理之处，根据甲方和项目部的意见做管线的综合排布。（注意:对于前期无法确定的医院专有系统，需要专业厂家给出需要占用的空间，管线初排时需要考虑）

    图1净高要求

    2.若经过对管线的分析，判断甲方和项目部给出的净高方案不合理，那么我们要依据管线的初排方案与甲方和项目部进行集中沟通，并确认最终的管线方案及各区域净高。

    图2方案及净高沟通

    图3方案及净高沟通

    3.根据各区域净高及管线初排方案对机电模型进行深度优化。

    4.根据管线综合的结果制作净高分析并进行区域交底。

    五.净高分析的制作

    1.打开一个已经完成管线综合排布的模型。

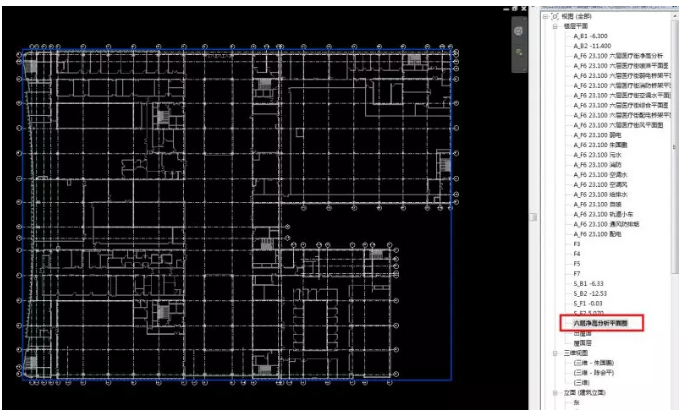

    2.基于要做净高分析的楼层平面，单独复制出一个平面视图并命名为净高分析平面图。在净高分析平面图里面通过可见性设置图元的显隐性。

    图4净高平面图

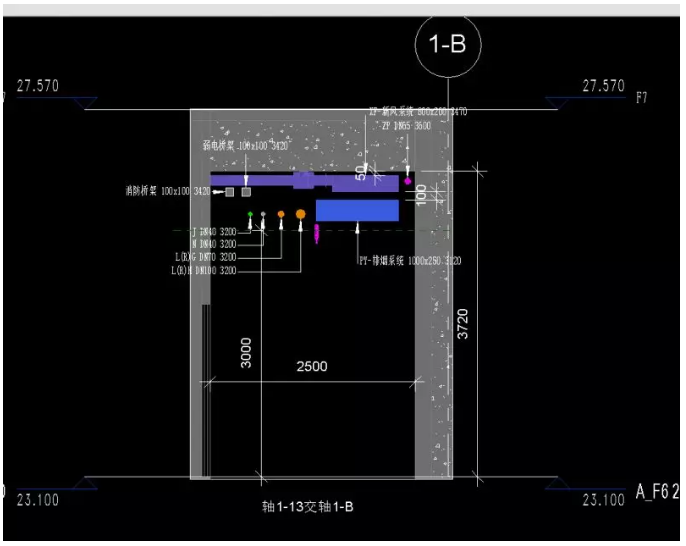

    3.制作各个区域具有代表性的剖面图，根据剖面图确定各个区域的净高。

    图5净高剖面

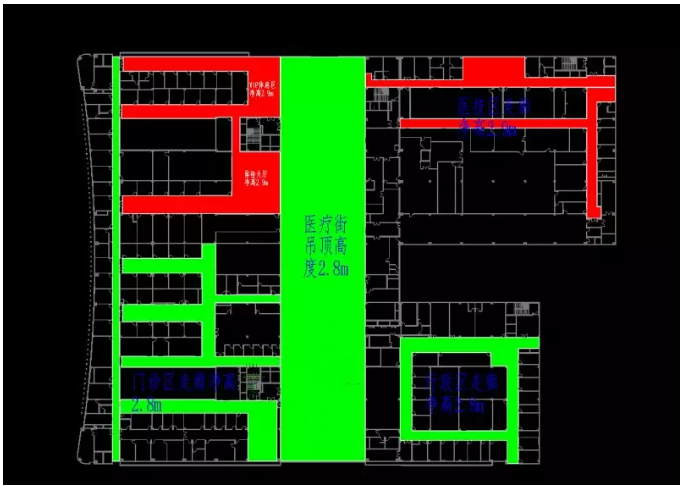

    4.在净高分析平面视图中利用注释—区域—填充区域命令对不同的净高区域进行填充。

    图6填充平面

    5.在不同的功能区定位相对应的剖面图并辅助文字标注（特别复杂的区域辅以轴测图）。

    6.导出CAD和PDF图纸。

    图7
