结构柱具有一个可用于数据交换的分析模型。通常，建筑师提供的图纸和模型可

    能包含轴网和建筑柱。可通过以下方式创建结构柱：手动放置每根柱或使用“在轴网处”工具将柱添加到选定的轴网交点。可以在平面或三维视图中创建结构柱。在添加结构柱之前设置轴网很有帮助，因为结构柱可以捕捉到轴线。

    放置柱的步骤：

    1.在功能区上，单击“结构柱”。

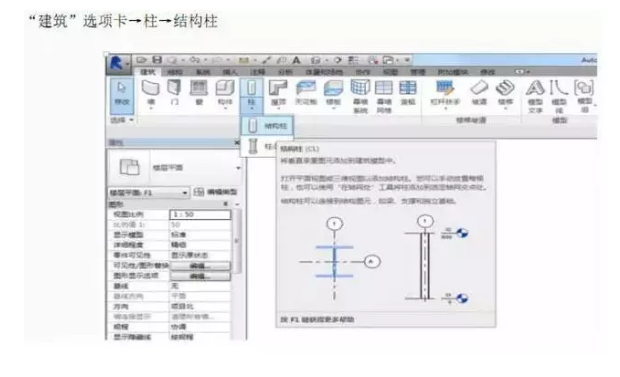

    “结构”选项卡-“结构”面板-“柱”

    “建筑”选项卡-“构建”面板-“柱”下拉列表-“结构柱”

    2.从“属性”选项板上的“类型选择器”下拉列表中，选择一种柱类型。

    3.在选项栏上指定下列内容：

    放置后旋转。选择此选项可以在放置柱后立即将其旋转。

    标高。（仅限三维视图）为柱的底部选择标高。在平面视图中，该视图的标高即为柱的底部标高。

    深度。此设置从柱的底部向下绘制。要从柱的底部向上绘制，请选择“高度”。

    标高/未连接。选择柱的顶部标高；或者选择“未连接”，然后指定柱的高度。

    4.单击以放置柱。

    柱捕捉到现有几何图形。柱放置在轴网交点时，两组网格线将亮显。

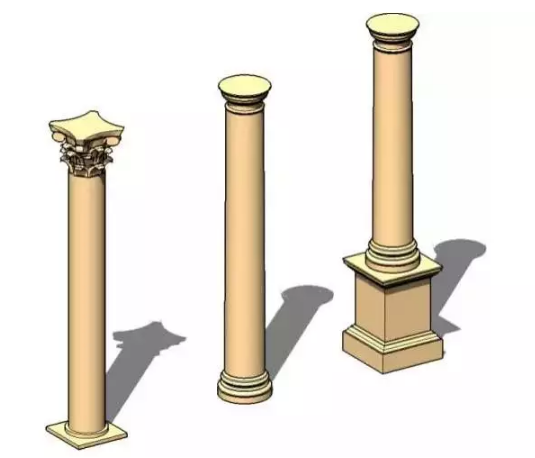

    建筑柱可以使用建筑柱围绕结构柱创建柱框外围模型，并将其用于装饰应用。建筑柱将继承连接到的其他图元的材质。墙的复合层包络建筑柱。这并不适用于结构柱。

    可以在平面视图和三维视图中添加柱。柱的高度由“底部标高”和“顶部标高”属性以及偏移定义。

    1.单击“建筑”选项卡-“构建”面板-“柱”下拉列表-（柱:建筑）。

    2.在选项栏上指定下列内容：

    放置后旋转。选择此选项可以在放置柱后立即将其旋转。

    标高。（仅限三维视图）为柱的底部选择标高。在平面视图中，该视图的标高即为柱的底部标高。

    高度。此设置从柱的底部向上绘制。要从柱的底部向下绘制，请选择“深度”。

    标高/未连接。选择柱的顶部标高；或者选择“未连接”，然后指定柱的高度。

    房间边界。选择此选项可以在放置柱之前将其指定为房间边界。

    3.在绘图区域中单击以放置柱。

    如果需要移动柱，请选择该柱，然后将其拖动到新位置。

    提示：通常，通过选择轴线或墙放置柱时将会对齐柱。如果在随意放置柱之后要将它们对齐，请单击“修改”选项卡-“修改”面板-1483951353505382.png（对齐），然后选择要对齐的柱。在柱的中间是两个可选择用于对齐的垂直参照平面。

    建模示例

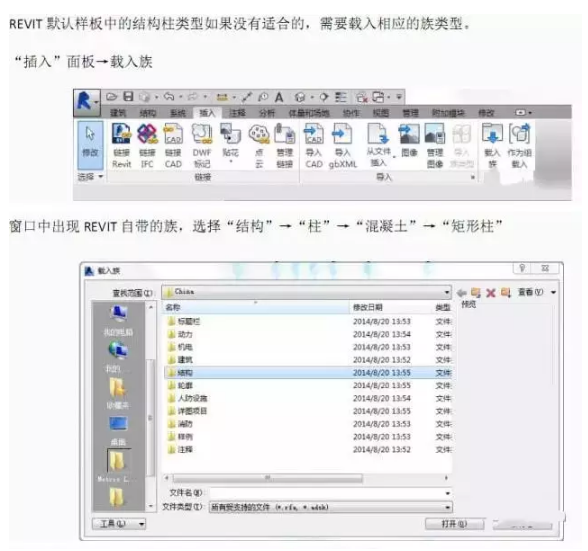

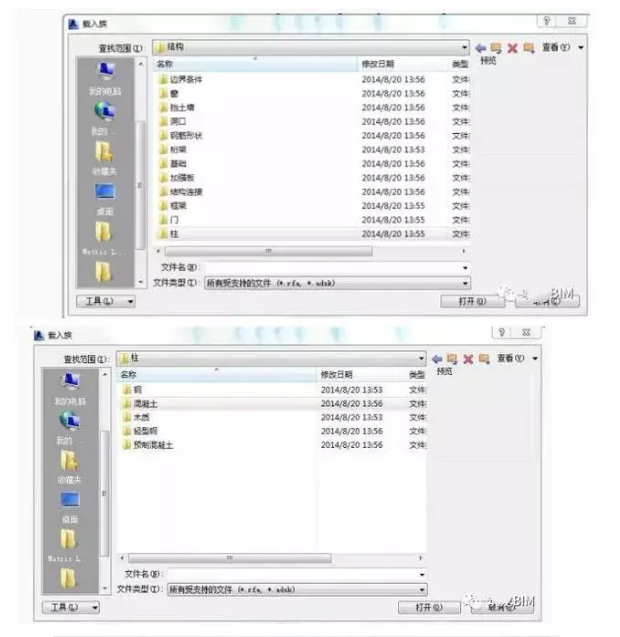

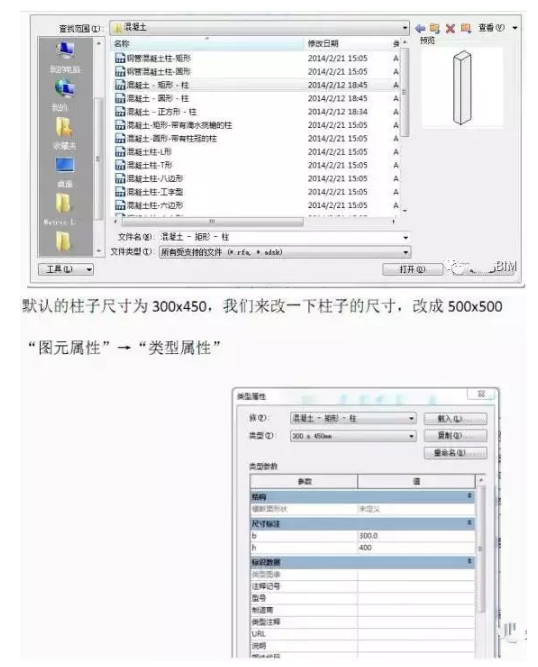

    柱子尺寸改好了，下面开始放置柱子

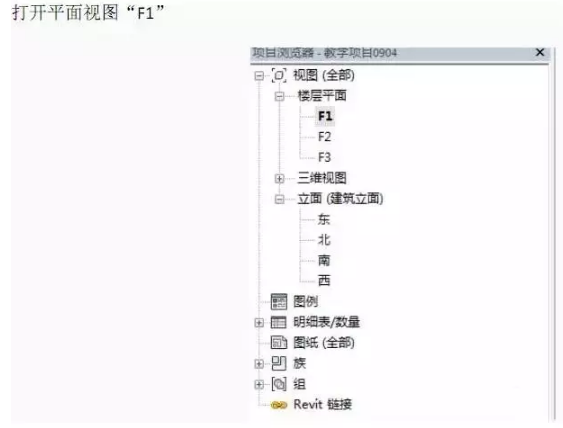

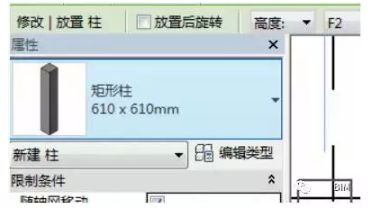

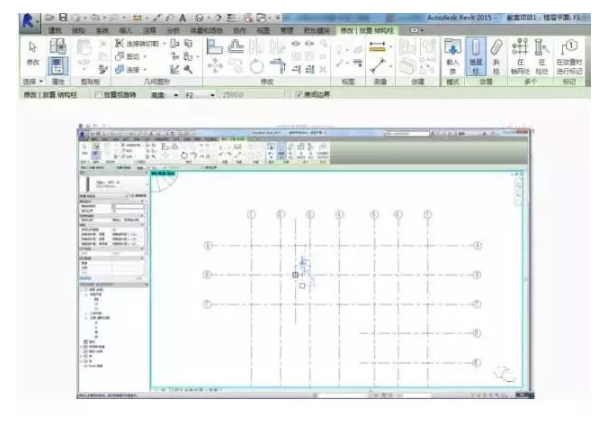

    在高度一栏中，选择“F2”，然后将柱子放置在如图位置

    在REVIT默认样板中，柱子截面为混凝土的填充图案，现在我们把它改成我们常用的柱子截面涂黑。

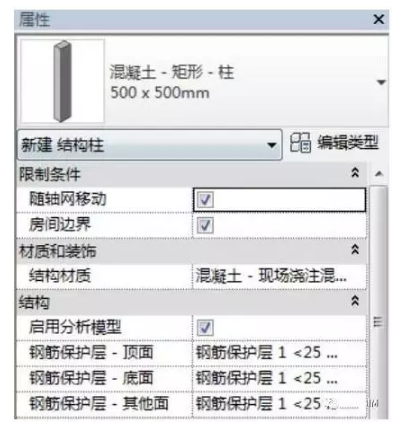

    点选这个柱子→图元属性→实例属性，在“结构材质”一栏中，单击“…”

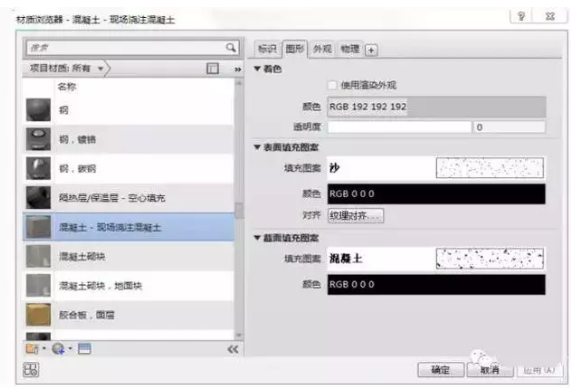

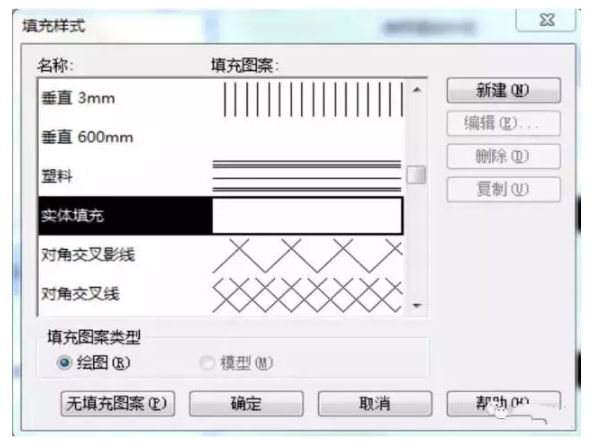

    单击“截面填充图案”中的“…”按键，在窗口中选择“实体填充”，单击确定

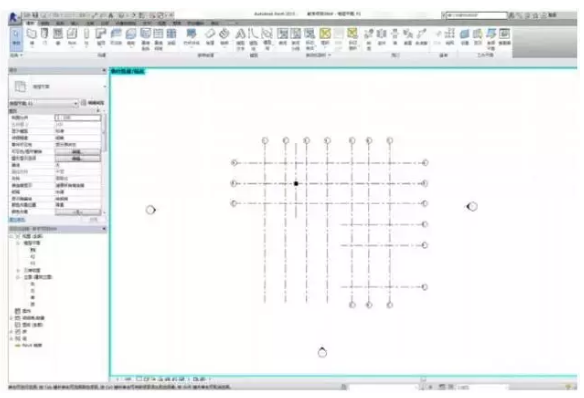

    回到平面视图中，可以看到柱子的截面被涂黑了

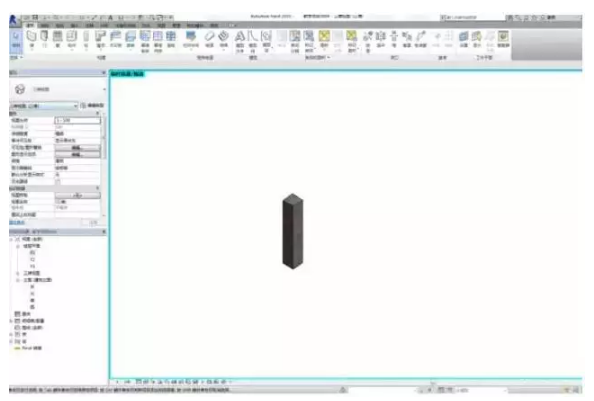

    打开三维视图，查看柱子做好以后的效果

    添加建筑柱

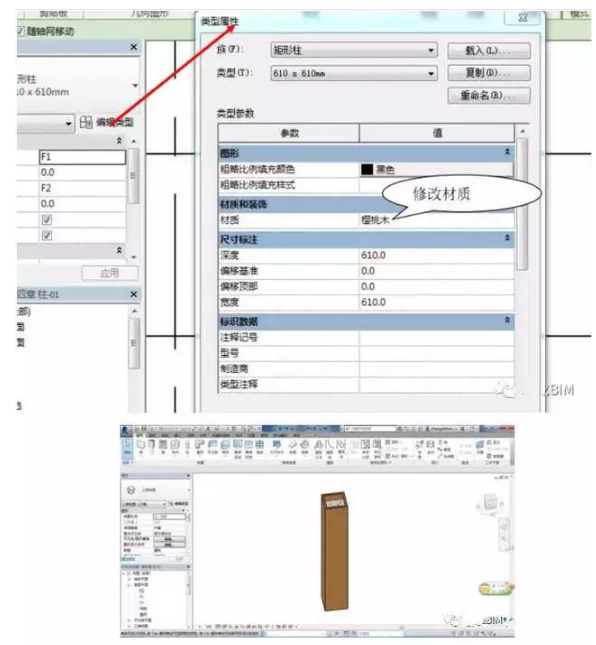

    编辑建筑柱材质
