若要在一段预制管道、风管或保护层上更改尺寸，请使用“更改尺寸”工具。
如果选择项包含不同服务的多个尺寸，则此工具特别有用。
在绘图区域中，选择一段管道、风管或保护层。
单击“修改 | MEP 预制管道/风管/保护层”选项卡
“修改”面板

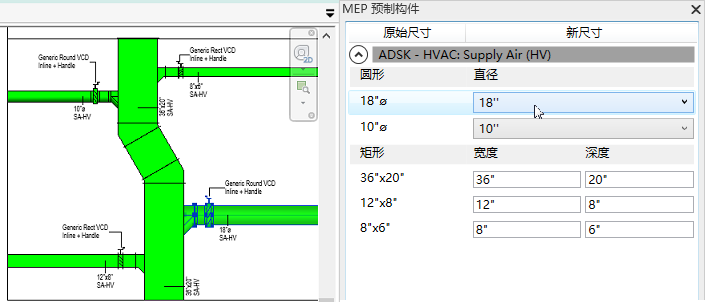

（更改尺寸）。MEP 预制构件选项板显示有关选定管道/风管/保护层的服务和尺寸大小的信息。
提示： 如果“MEP 预制构件”选项板处于活动状态，则按 Tab 键可快速在尺寸字段之间进行移动。
将鼠标指针悬停在 MEP 预制构件选项板的构件尺寸上时，相应的管道/风管/保护层会在绘图区域中高亮显示。
在“MEP 预制构件”选项板中，根据需要指定新尺寸。
对于模板构件，例如制造的矩形风管。输入一个值作为宽度和深度。有关产品列出的构件，圆形完工管道或风管，请从下拉列表中选择值。
更改了所需尺寸后，请单击
“完成”以接受更改，或单击
“取消”放弃更改。
