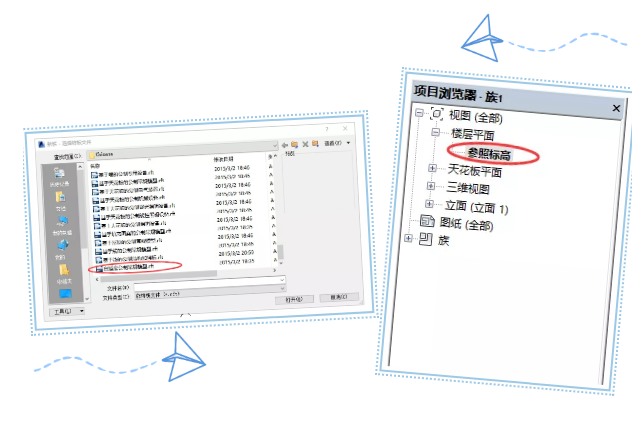

1、新建--族--自适应公制常规模型--项目浏览器：参照标高。

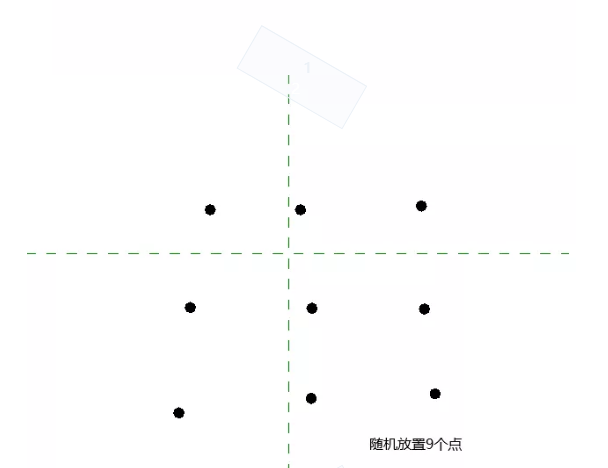

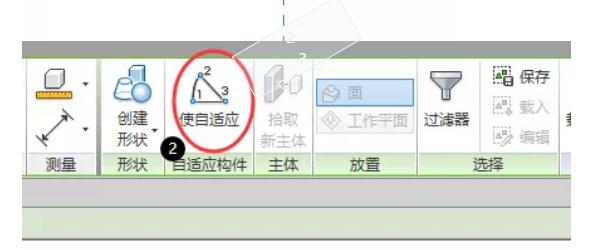

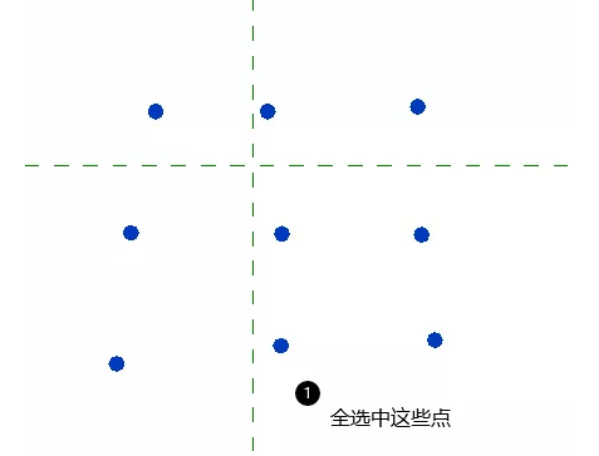

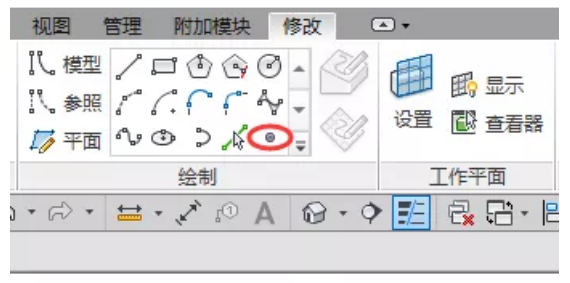

    2、点图元：随机放9个点--全选中这些点--使自适应。

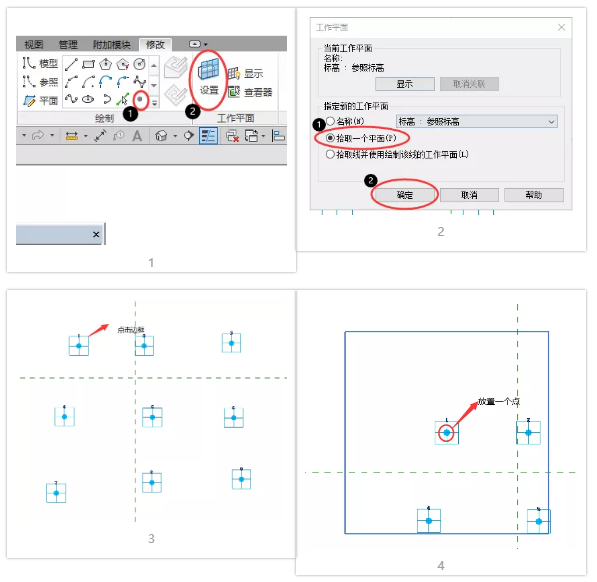

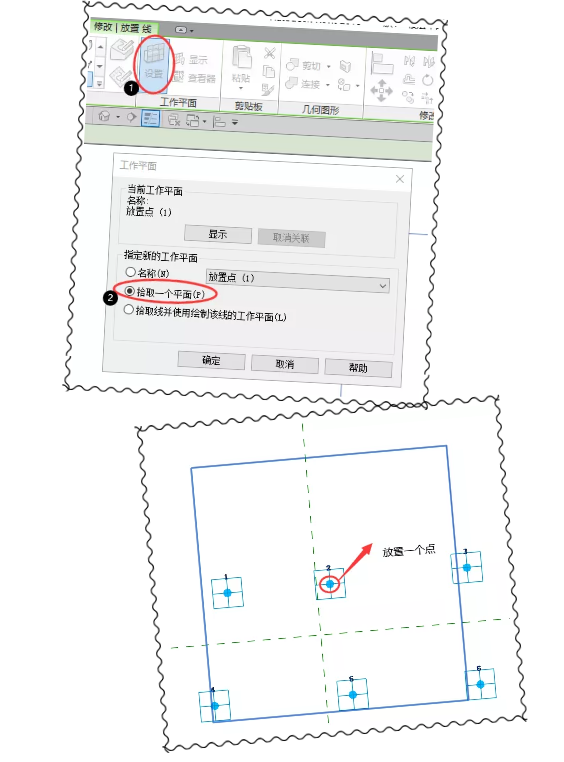

    3、点图元--设置【拾取一个平面】。

    4、设置--拾取平面（重复，直至把剩下的点弄完）。

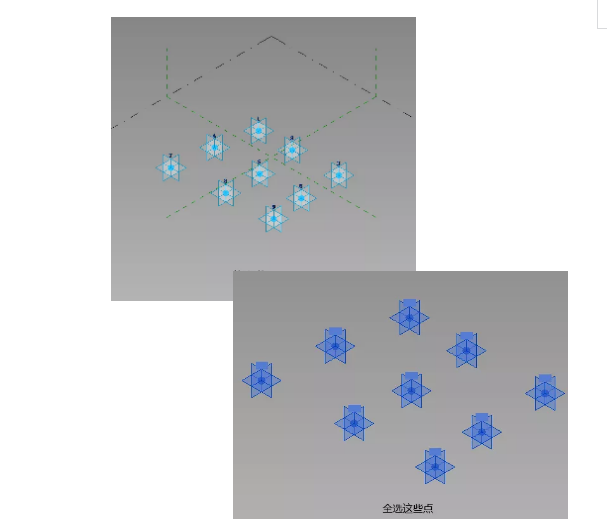

    5、转到三维--全选这些点。

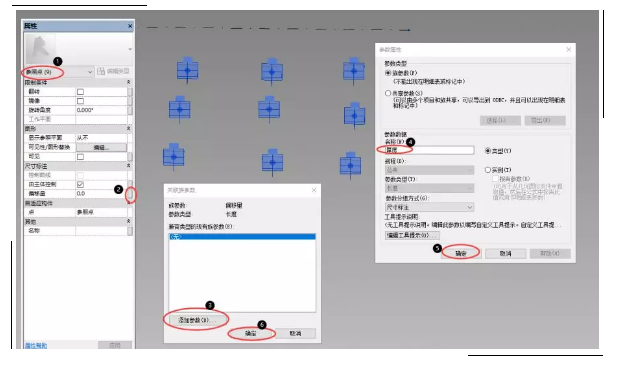

    6、属性：参照点--偏移量--添加参数--名称（厚度）。

    7、族属性--厚度：500。

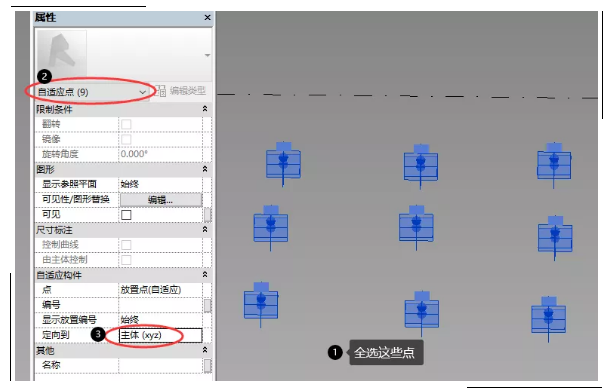

    8、全选这些点--属性：自适应点（9）--定向到（主体）。

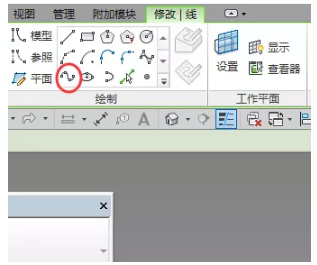

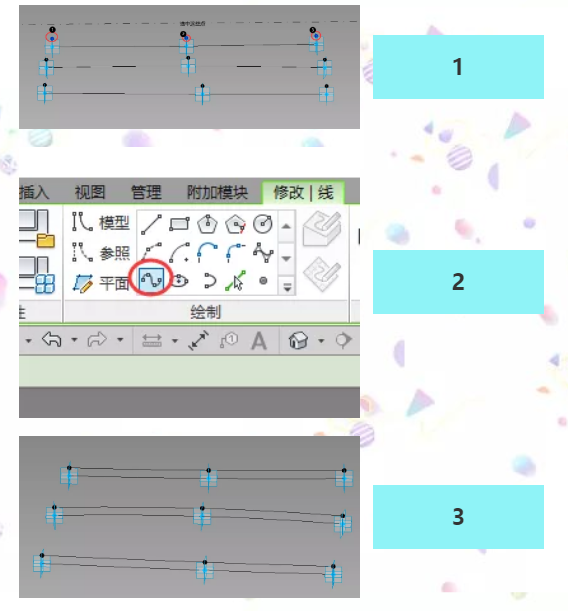

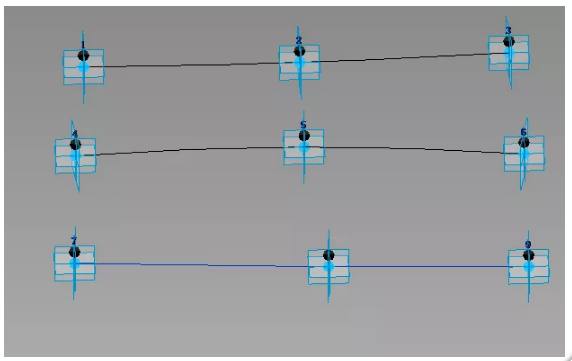

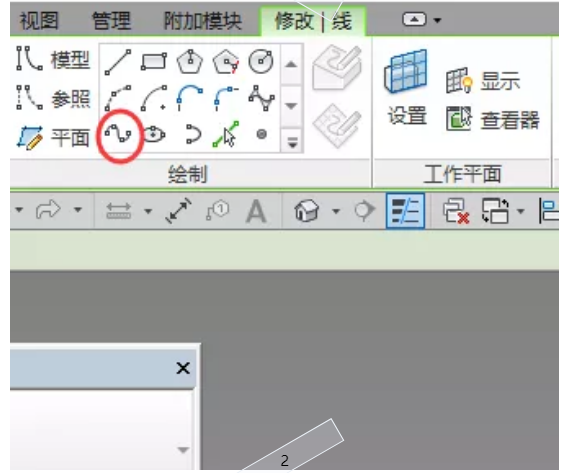

    9、选中1、2、3这三点--样条曲线（重复，直至把剩下的连接完）注意一定要按顺序！！

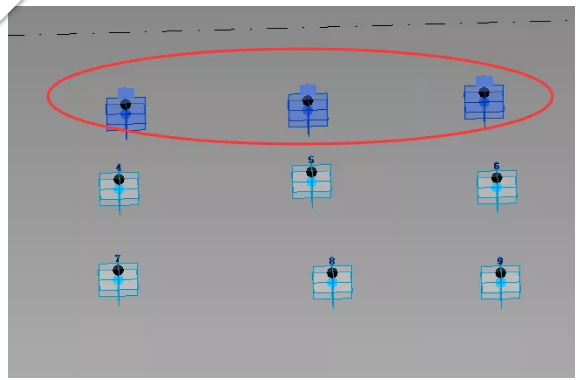

    10、每处有两个点，选中上面那个点（注意要按顺序选取）--点击样曲线。（重复，直至把剩下的弄完）

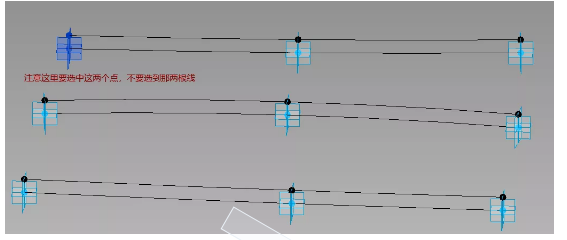

    11、分别选中编号为1、3、4、6、7、9处的点，每处有两个点，每选完一处就点击一下样曲线。（注意要两个点都选中，这样才能使两点相连。）

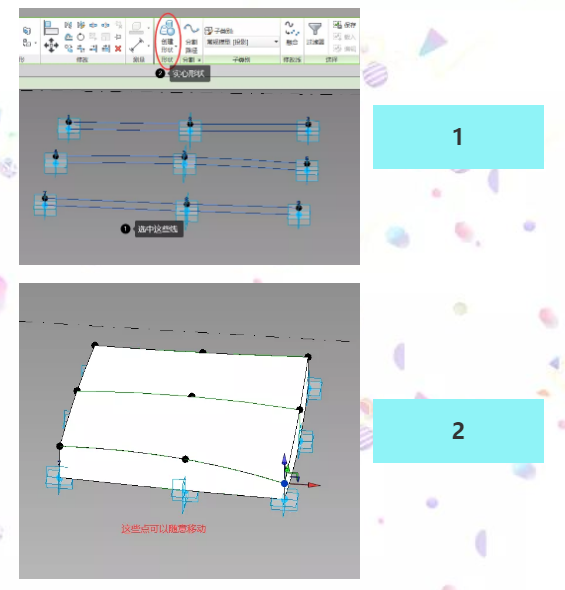

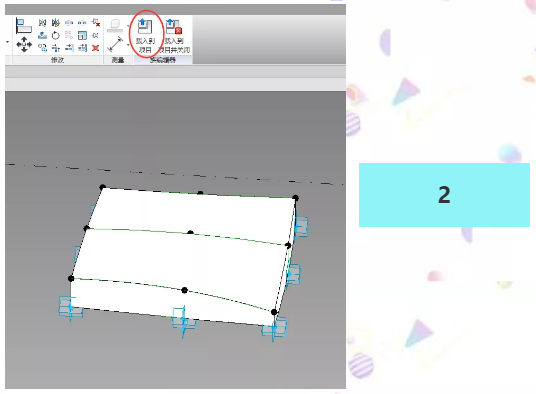

    12、选中这些线--创建形状：实心形状。

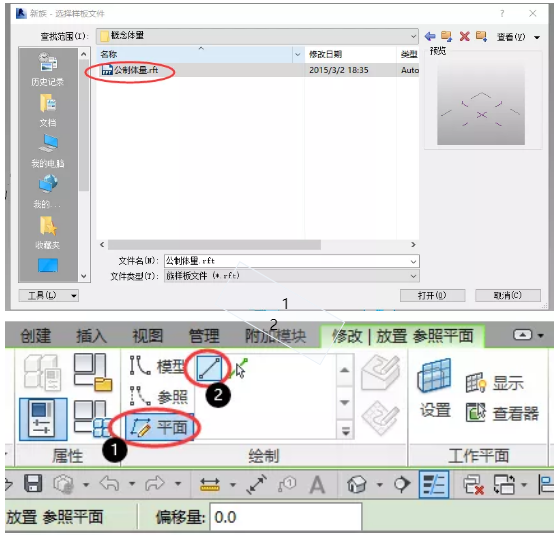

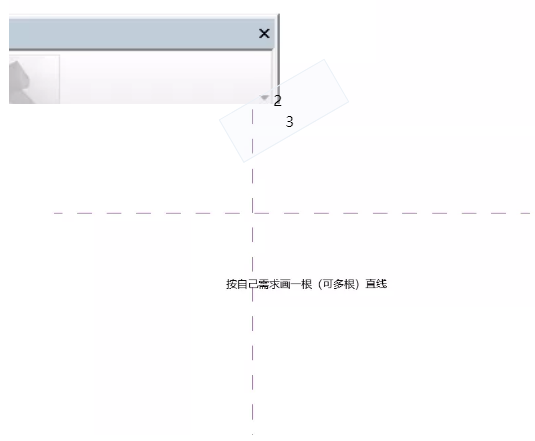

    13、新建--族--公制体量--项目浏览器：立面（东）--平面--直线。

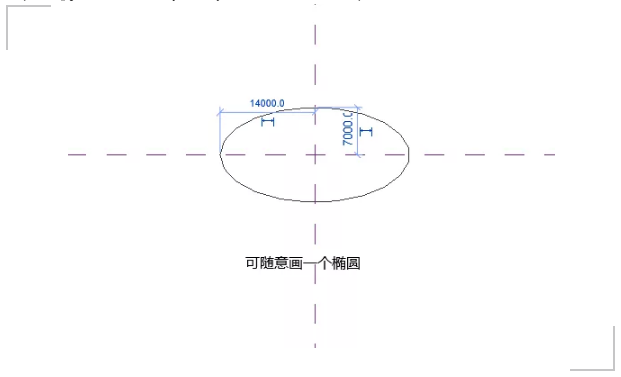

    14、项目浏览器：楼层平面（标高1）--椭圆：长半轴14000、短半轴7000--转到三维。

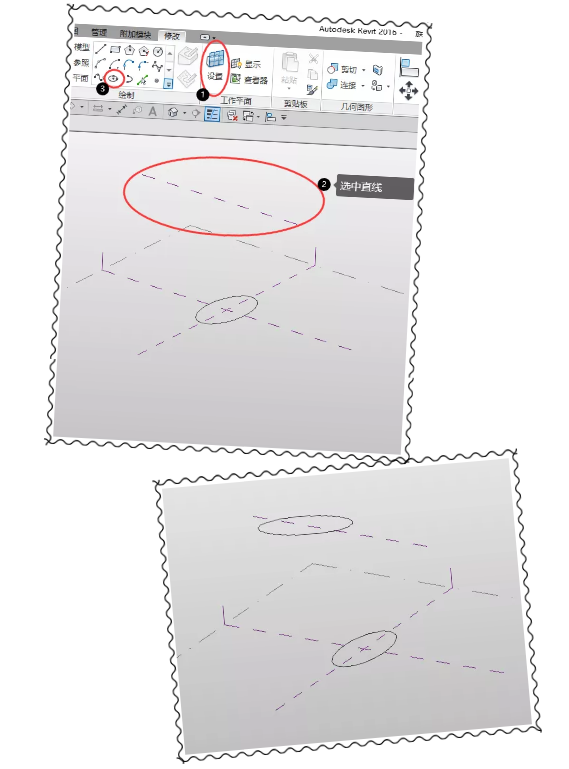

    15、设置--选中直线--椭圆。（在直线上随便画一个椭圆）

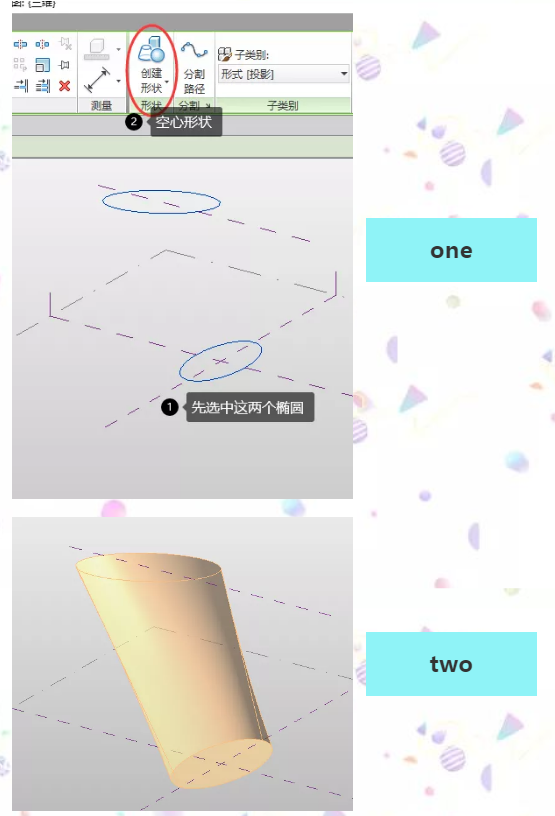

    16、选中这两个椭圆--创建形状：空心形状。

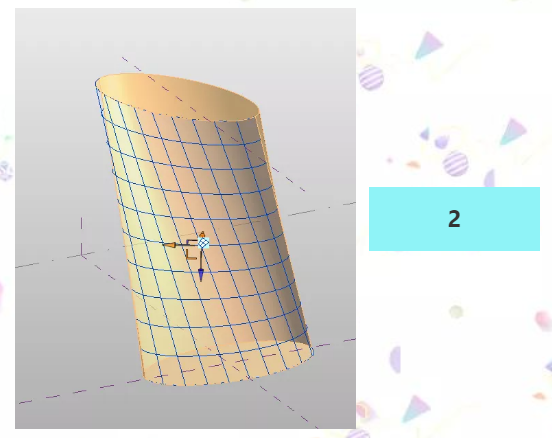

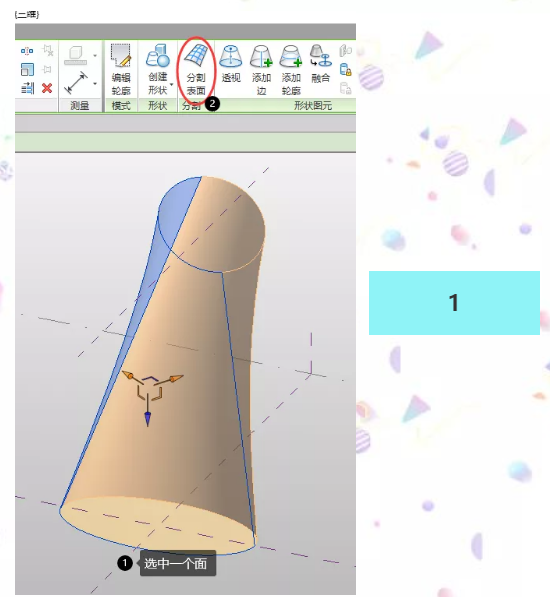

    17、选中一个面--分割表面-表面表示：节点。

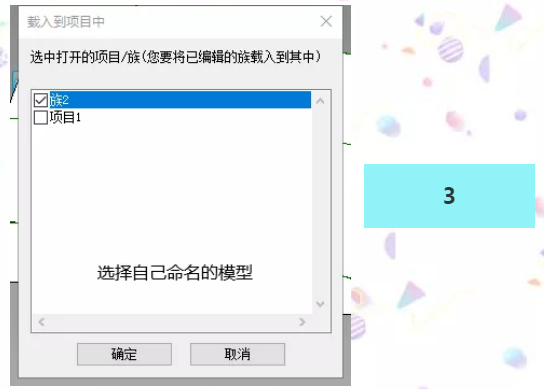

    18、切换窗口--载入项目。

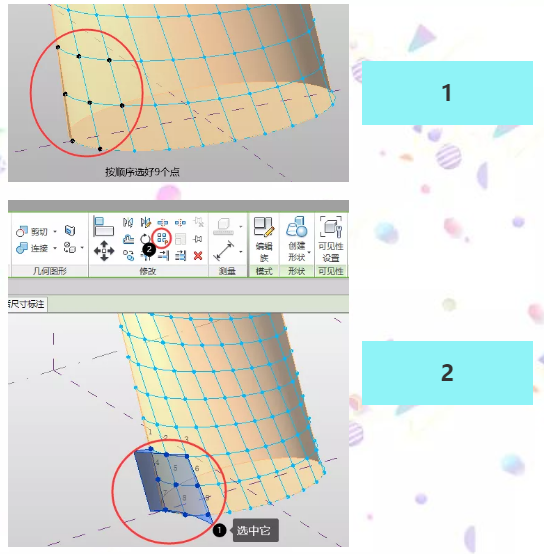

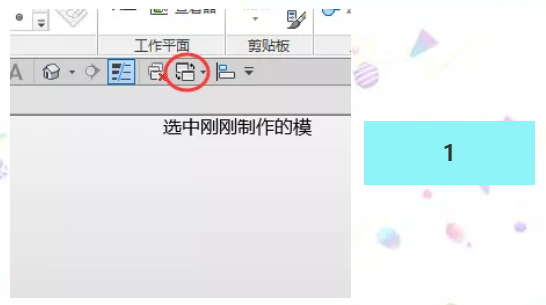

    19、载入后随意选9个点，但要按顺序--选中载入的图形--重复。

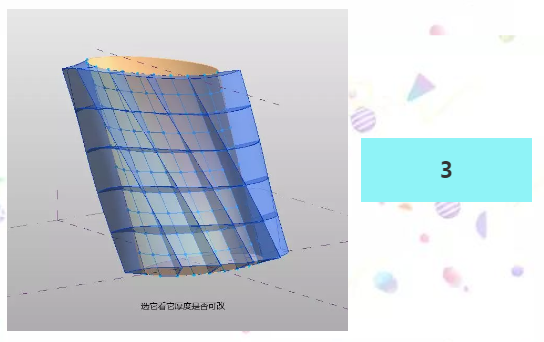

    20、最后检查是否能改变厚度，如果可以就制作成功。
