    在桥梁建模时大家是不是也对桩基又爱又恨？

    桩基结构非常简单，使用拉伸就能完成。

    但同时又需要逐个对应桩基坐标、高程等进行桩基放置，而这一步操作，消耗了大量时间做重复性的工作。

    所以今天给大家分享一下如何利用Dynamo一键放置一座桥梁的全部桩基。轻松解决你的烦恼！

    （这个原理同样适用于其他构件重复性的放置。）

    一、前期准备

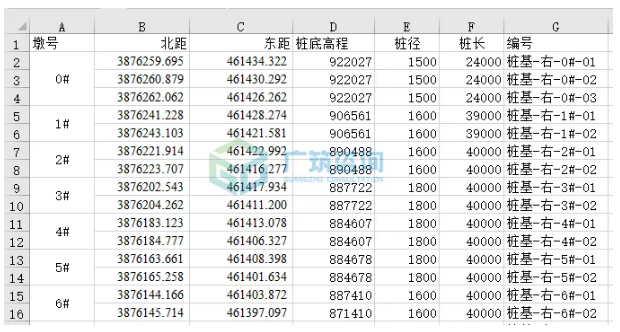

    1、统计桩基放置数据，并新建项目；

    2、新建公制常规模型族，利用拉伸命令创建一个桩基模型，并添加桩径以及桩长两个参数，完成后导入项目。

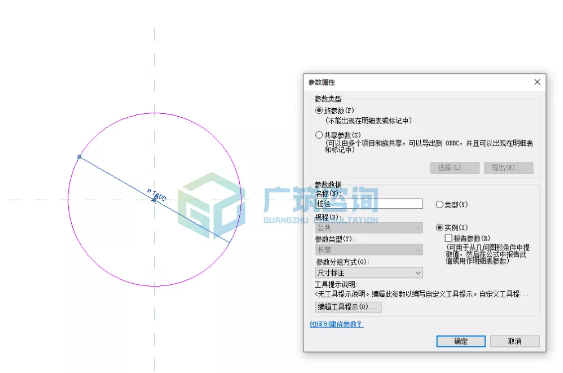

    桩径参数添加

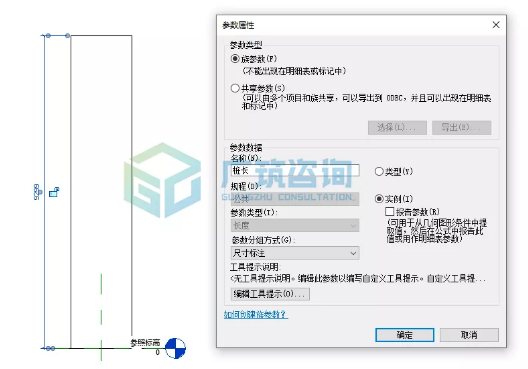

    桩长参数添加

    二、编制Dynamo节点包

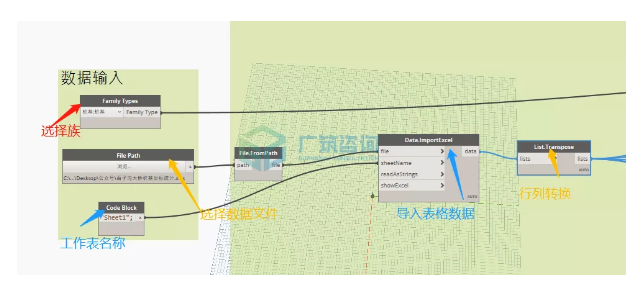

    第一步：数据导入节点编制；

    第二步：对导入数据进行处理；

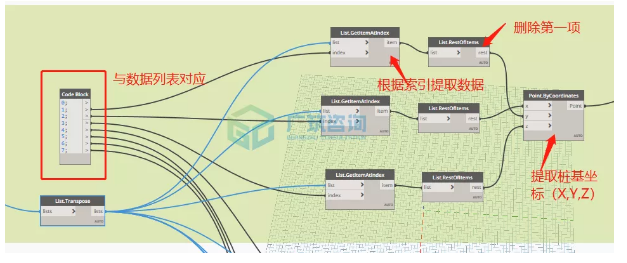

    1、坐标提取节点编制；

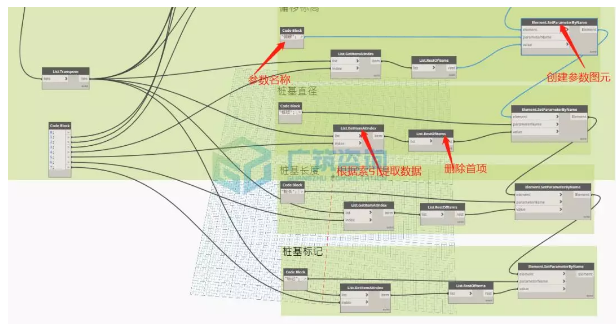

    2、参数调整节点编制。

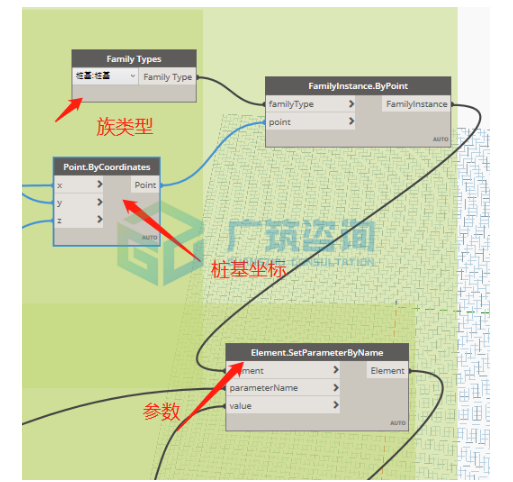

    第三步：桩基放置节点编制；

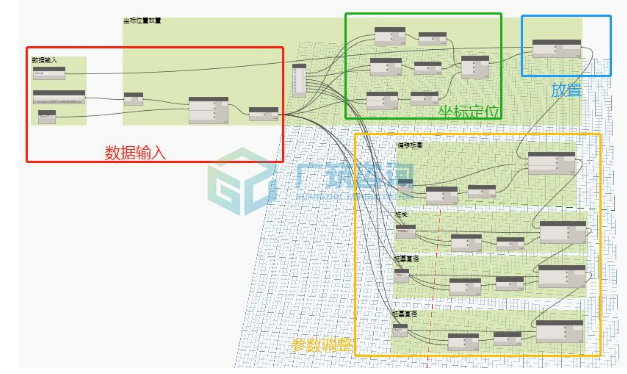

    第四步：编制完成。

    三、桩基放置

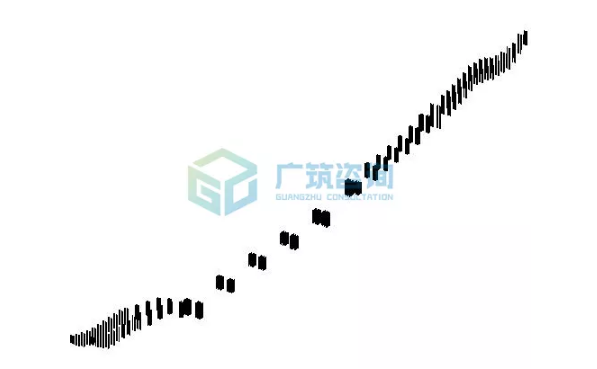

    1、在编制完成的Dynano节点包中导入数据，点击左下方“运行”按钮，运行完成后，整个桥的桩基模型就放置好了。

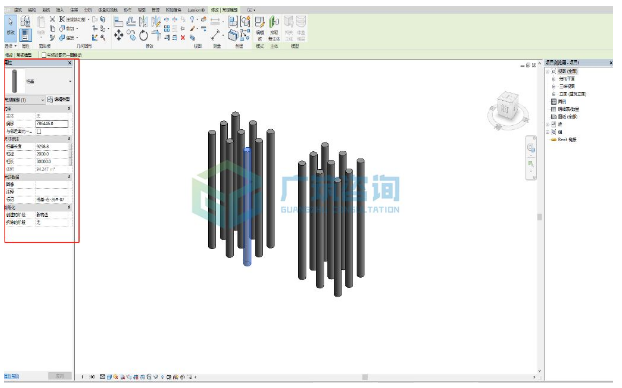

    2、单击每个桩基，属性栏中出现添加的所有参数，均可进行修改哦~
