若要放置构件,请选择一项服务和一个组。
使用“MEP 预制构件”选项板(也称构件浏览器)选择一项服务和一个组,然后选择要放置在绘图区域中的预制构件。 如果选项板没有列出构件,请单击“设置”以打开“预制设置”对话框,然后将内容载入到“MEP 预制构件”选项板中。
显示“MEP 预制零件”选项板。 默认情况下,在 Revit 中创建新模型时,会显示 MEP 预制构件选项板。 使用以下任意方法来切换其显示状态:
注: 如果提示指定预制部件,请使用“预制设置”对话框指定预制部件和载入服务。
依次单击“系统”选项卡 “预制”面板 (预制构件)
在绘图区域中单击鼠标右键,然后依次单击“浏览器”“MEP 预制构件”
依次单击“视图”选项卡 “窗口”面板 “用户界面”下拉列表 “MEP 预制构件”
键入键盘快捷键 PB
在“MEP 预制构件”选项板中,从下拉列表选择一项服务和一个组。
单击构件按钮。
某些构件按钮带有箭头,可以让您从列表中选择可用的构件。每个构件的工具提示显示构件使用的条件。

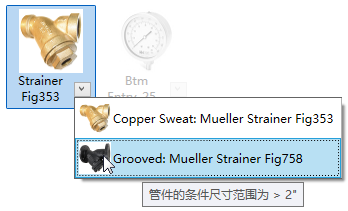

如果单击箭头,下拉列表将显示基于尺寸的其他构件。 此下拉列表由服务定义中的条件控制,类似于布管系统配置。 例如,弯头可使用达到特定尺寸的压制弯头和超过此尺寸的分段弯头。将光标放置在列表中的构件上时,工具提示将显示基于此构件条件的尺寸范围。
在“MEP Fabrication 构件”选项板中某些构件按钮显示为灰色。
这表示预制构件当前在项目内容 (ITM)(位于 Revit 中)内不受支持。当前,软风管、结构杆件、风口和机械设备的预制构件不受支持。可以使用该类别的标准放置工具,用基于 Revit 族 (RFA) 的构件代替这些构件。
为指定一个尺寸,某些构件(例如购买的风管和管道管件)在“属性”选项板中具有“产品条目”字段。 “产品条目”列表是选定构件的可用尺寸目录。 放置产品列表构件时,在“属性”选项板的“限制条件”下,为“产品条目”选择尺寸。 使用“编辑构件”按钮修改通用构件或模板构件的尺寸标注。放置常规构件时,在“属性”选项板的“主端点”下,为“干管主宽度”和“干管主深度”输入尺寸。 在“尺寸标注”下,指定“长度选项”和“长度”。 各目录构件均具有一个固定尺寸。
其他预制构件(如矩形管网)具有灵活的参数。 最常用参数显示在“属性”选项板上。
注: 放置常规风管时,必须指定构件材质。 在“属性”选项板的“机械”下,指定构件材质。
(可选)若要添加隔热层或内衬至风管或管道,请在“属性”选项板的“机械”下单击下拉列表设定隔热层规格。
将光标放置在绘图区域中以确定构件的位置,然后单击以放置该构件。
放置常规构件时,每个构件会根据其连接的构件自动调整大小。
提示: 若要创建踢面,请按住 Ctrl 键并按空格键。创建踢面时,必须将构件本身放置在可用空间中。
继续从“MEP 预制构件”选项板选择并放置构件。
提示: 使用“显示服务”工具,以便在放置其他构件时快速选择服务和组。
(可选)为当前未连接的连接件显示断开标记。 单击“分析”选项卡“检查系统”面板(显示断开),然后选择以下一项或多项内容:
风管
管道
电缆桥架和线管
电气
预制支架
