    基于Revit的二次开发插件——Revit Extensions

    速博是Autodest官方插件，兼容性更好。可以做分析和配筋，单从这两点就值得学习一下，虽说目前Revit的剖切面配筋和速博插件配筋没有变通方法可以建出符合国内图集和规范的多跨梁变截面变顶高实体钢筋，但是结合施工做一些节点的话还是有一定价值的，下面推荐几个优秀的功能。

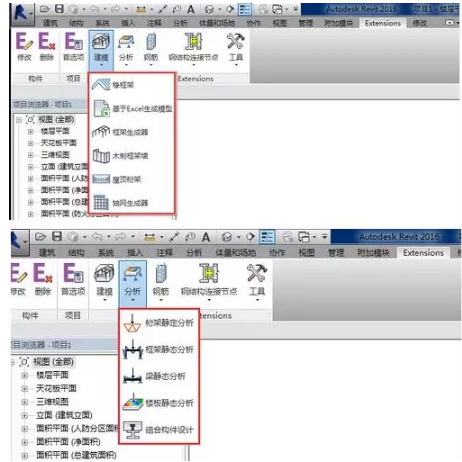

    ▲图7-1速博界面

    1“分析”

    速博为我们提供了多种分析方式，包括：桁架、框架、梁和楼板静态分析。我们可以通过选中需要分析的构件，之后运行静态分析，速博便会生成相应分析结果，非常方便工程师设计计算。

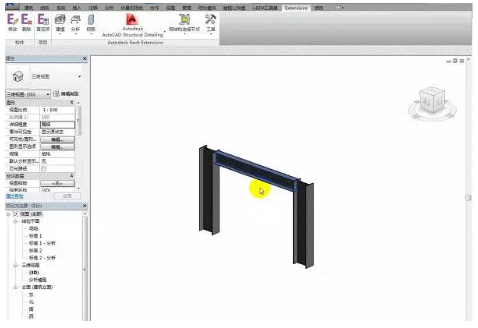

    ▲图7-2梁静态分析

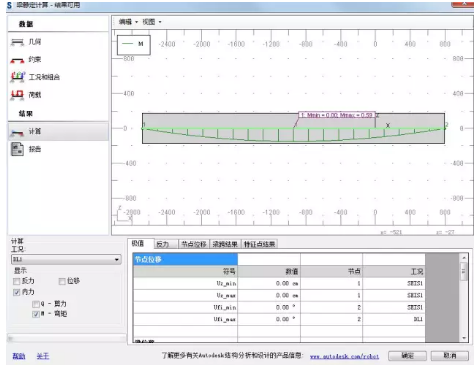

    ▲图7-3梁静态分析结果

    2“钢筋”

    速博的配筋速度很快，通过设置参数，可快速在结构构件上生成钢筋，支持多种配筋方式，并且可以进行修改和删除。

    ▲图7-4支持配筋的方式

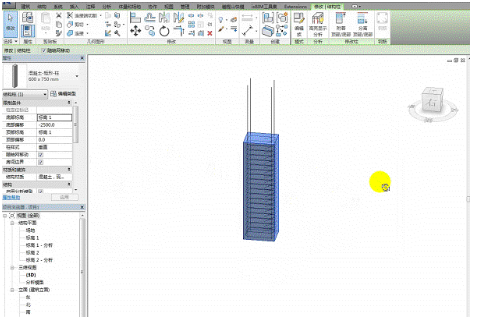

    ▲图7-5柱配筋操作

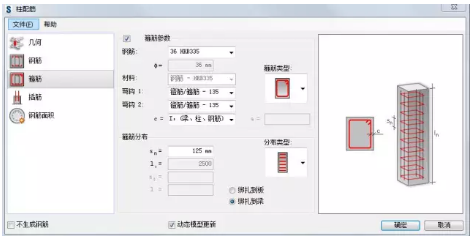

    ▲图7-6柱配筋对话框

    3“钢结构连接节点”

    此工具可生成钢结构连接节点，包括螺栓和螺母，均可通过参数进行设置。目前支持梁到柱的连接和柱基。

    ▲图7-7“钢结构连接节点”界面

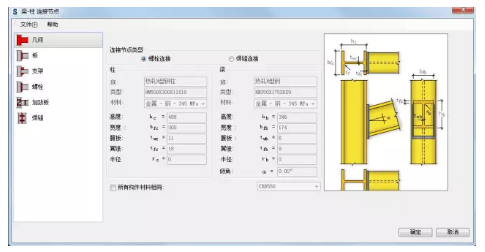

    ▲图7-8“梁到柱连接”对话框

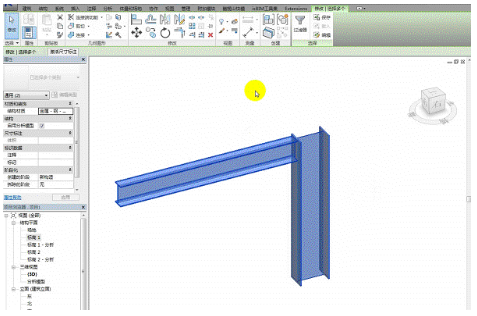

    ▲图7-9“梁到柱连接”操作
