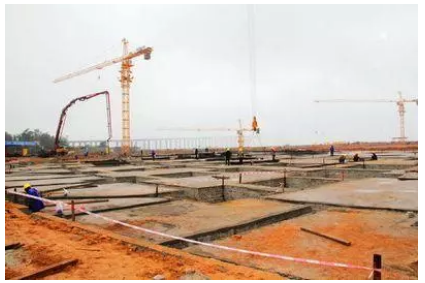

地基和基础是建筑物的根基。地基的选择或处理是否正确，基础的设计与施工质量的好坏均直接影响到建筑物的安全性、经济性和合理性。今天我们详细讲解下条形基础：是指基础长度远远大于宽度的一种基础形式。按上部结构分为墙下条形基础和柱下条形基础。基础的长度大于或等于10倍基础的宽度。

    条形基础分类

    —按上部结构—

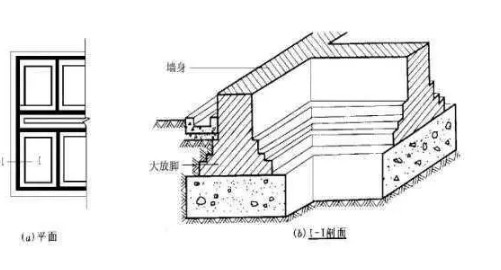

    墙下条形基础

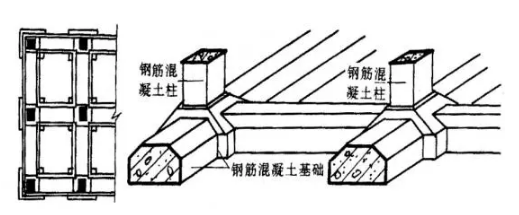

    柱下条形基础

    施工流程

    基槽开挖→浇垫层→扎条形基础钢筋→立条形基础模板→浇条形基础砼→砌砖基→扎地圈梁钢筋和构造柱插筋→立地圈梁模板→浇地圈梁砼→拆地圈梁模→基础填土→安装预应力空心板

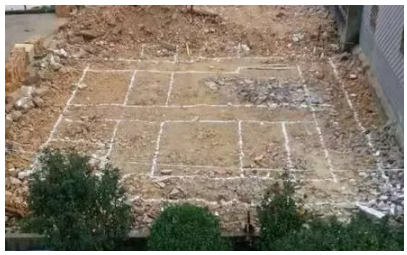

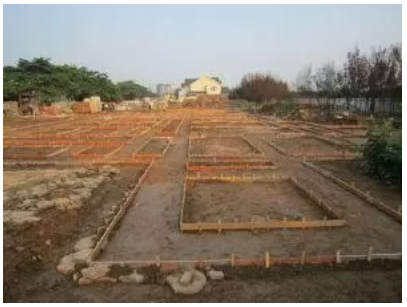

    1.基槽开挖

    测量好用白灰做好标记，挖土采用反铲挖掘机开挖，开挖尺寸比基础尺寸每边各留出300mm工作面，作为侧面支模的位置，人工辅助修坡修底，沿房屋纵向，由一端逐步后退开挖，挖出的土立即运出场外。

    2.浇垫层

    基槽开挖、清理并验槽合格后，随即清除表层浮土及扰动土，不留积水，立即进行垫层混凝土施工。垫层混凝土必须振捣密实，控制好厚度、宽度和表面用刮尺平整，每隔一米钉一个竹桩。

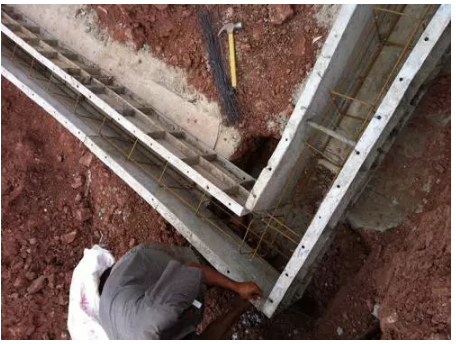

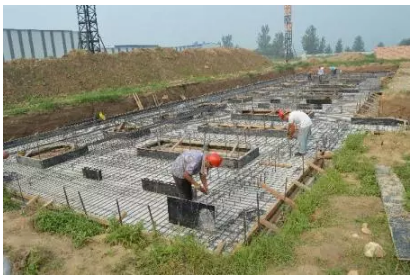

    3.扎条形基础钢筋

    绑扎前用粉笔画好受力钢筋的间距，在转角，T型和十字形交接处应重叠布置，沿基底宽度的受力筋应放置在底部，沿纵向的分布筋应放在上部，受力筋弯钩朝上，绑扎完成后垫35mm垫块，请监理做隐蔽验收。

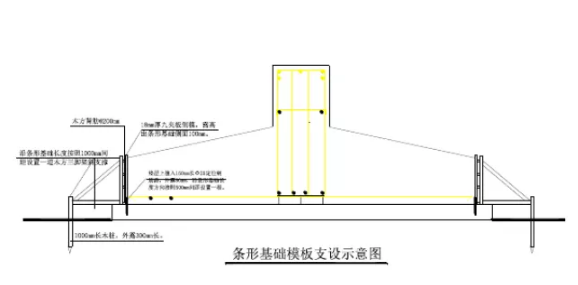

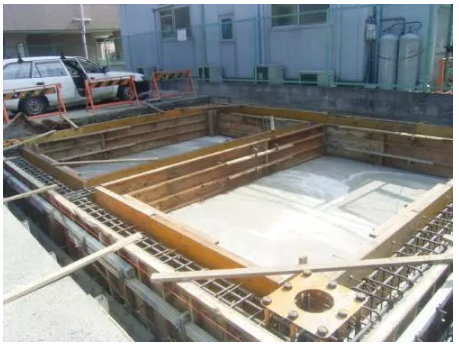

    4.立条形基础模板

    采用胶合模板，支撑采用松方木，模板整条安装后要拉线调直，两侧与基槽土壁顶牢。

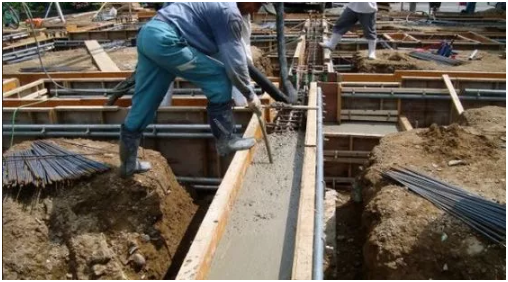

    5.浇条形基础砼

    安排两个小组，分别从两端向中间合拢，规定时间内浇筑完成。采用插入式振动器垂直振捣，动作要快，插点要均匀排列逐点移动进行。

    分层浇筑时每层不超过振动棒长的1.5倍，在振捣上一层时应插入下一层3~5cm，以加强两层接触。

    可才用并列或交错式振捣以免漏震，振动棒不得触动钢筋。

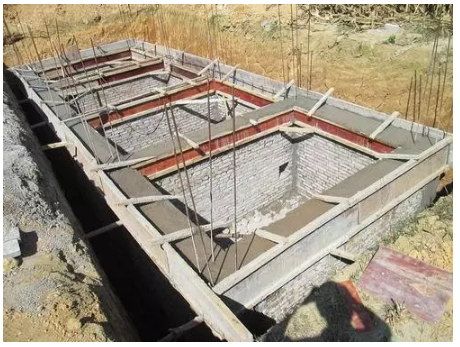

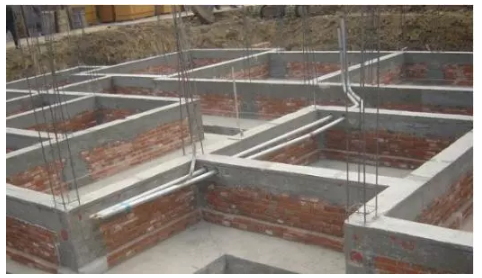

    6.砌砖基

    砖头应采用耐腐蚀的青砖，砂浆应为MU7.5的水泥砂浆，采用一顺一丁砌法，灰缝在10mm左右，接茬留在中间做成。

    砖基砌到顶上的三皮时，应按间隔1m留一个120×120mm的洞眼，作为上部地圈梁支模用，地圈梁模板拆除后及时把洞眼补上。

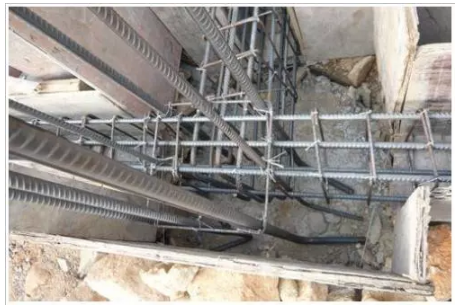

    7.扎地圈梁钢筋和构造柱插筋

    地圈梁的钢筋搭接可以不烧焊，梁的上部接头位置宜设置在跨中三分之一的范围内，下部钢筋接头的位置宜设置在梁端三分之一跨度范围内。上下两排钢筋的接头要互相错开。

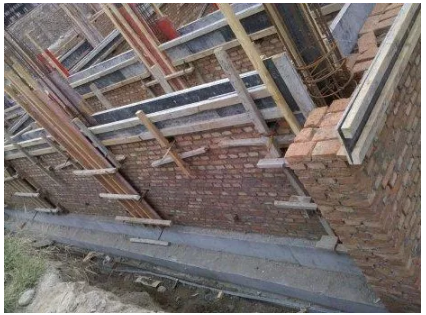

    8.立地圈梁模板

    支模完成后，应保持模内清洁，防止掉入砖头石子木屑等杂物，应保护钢筋不受扰动。

    9.浇地圈梁砼

    混凝土要连续浇筑，避免中断，浇筑时保证混凝土保护层及钢筋位置的正确性，不得踩踏钢筋

    10.拆地圈梁模板

    混凝土浇筑完成24h或强度达到1.2mpa即可拆除地梁两侧侧模，梁底不能拆除。拆除侧模不能破坏地梁混凝土观感。

    11.基础回填

    回填土的材质要符合要求，回填土要分层回填，每个开间的高度要一致，杜绝一次倒满，夯实时两个开间最好同时进行，避免对基础墙产生侧压力。

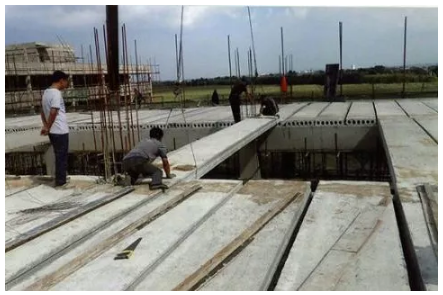

    12.安装预应力空心板

    安装时，要注意接缝的严密情况，安装时对各部分模板进行精度控制，安装完毕后进行全面检查，若超出容许偏差及时纠正。

    注意事项

    1.地基验槽后立即进行垫层混凝土施工，混凝土垫层施工时必须设置标高控制桩，标高控制桩间距不大于2m。垫层须平整、密实。

    2.垫层混凝土达到1.2Mpa后，应按轴线弹线。条形基础在T字形或十字形交界处的钢筋应沿一个主力方向通长放置。

    3.钢筋绑扎前与模板安装后应分两次检查、核对轴线与标高，各类基础均应设置水平桩或弹上口线。

    4.浇筑混凝土前必须清除模板内的木屑、泥土、烟蒂等杂物，清除积水。
