门窗的绘制

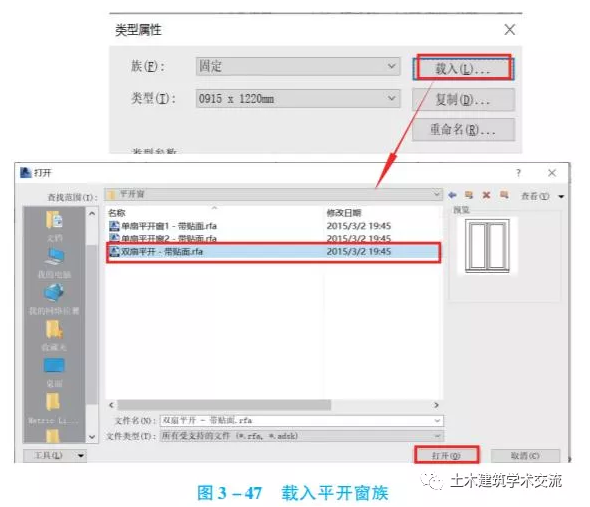

    在功能区选择【建筑】>【窗】，在弹出的窗的“属性对话框”中选择“编辑类型”，弹出“类型属性”对话框，选择“载入”，按照建筑>窗>普通窗>平开窗的路径找到“双扇平开－带贴面.ｒｆａ”，单击“打开”，见图3－47。

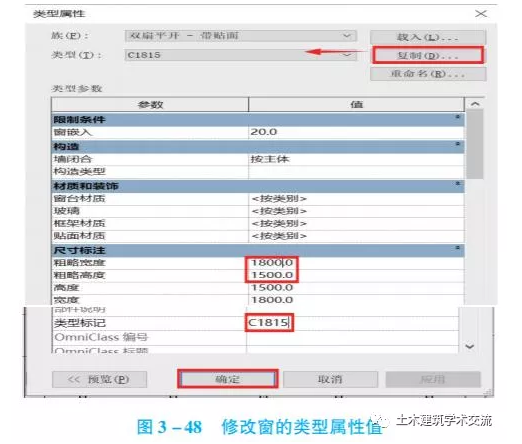

    ?回到“类型属性”对话框后，单击“复制”将名称修改为Ｃ1815，在下面的“类型参数”中将“粗略宽度”值修改为1800，“粗略高度”值修改为1500，“类型标记”值修改为Ｃ1815，单击确定退出，见图３－48。

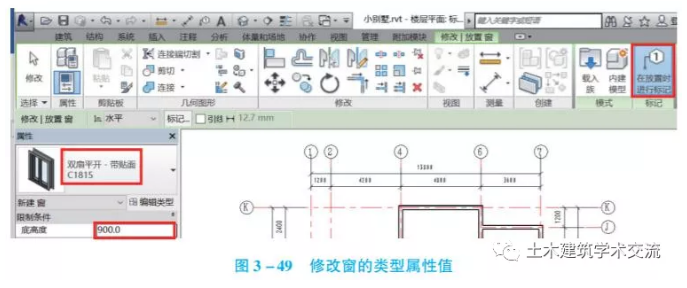

    在功能区选择【修改∣放置窗】，选中“在放置时进行标记”，以便对窗的型号进行标记。见图3－49。

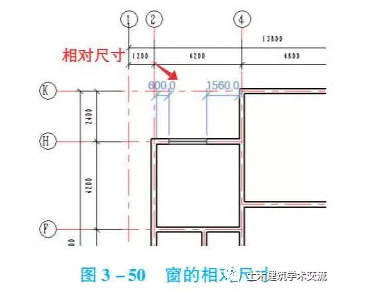

    将光标移动到Ｈ轴上２轴和４轴的墙上，此时会出现窗与周围墙体距离的蓝色相对尺寸，见图3－50。

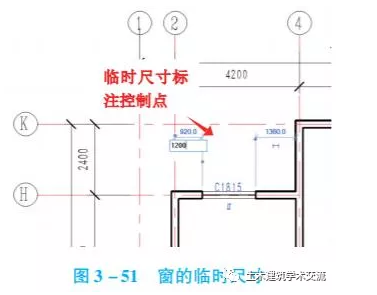

    ?这样可以通过相对尺寸大致捕捉窗的位置。在墙上合适位置单击鼠标左键以放置窗，调整临时尺寸标注蓝色的控制点，拖动蓝色控制点移动到２轴上，修改尺寸值为“1200”，见图3－51。

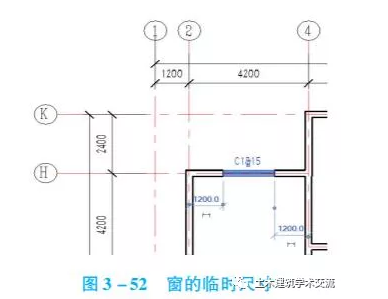

    “Ｃ1815”修改后的位置见图3－52。

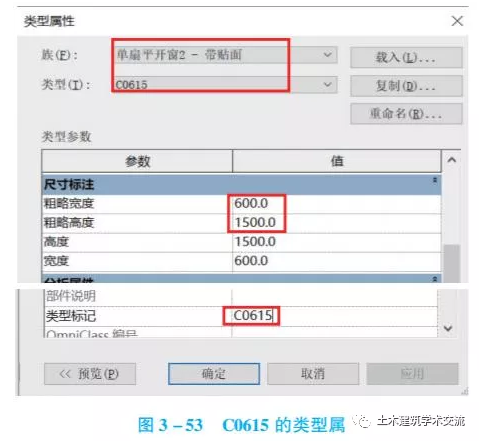

    ?依据“一层平面图”继续完成一层其他墙体上窗Ｃ1815的插入。?按照上面窗Ｃ1815的创建方法，同理完成窗Ｃ0615的创建，窗Ｃ0615的“类型属性”见图3－53。

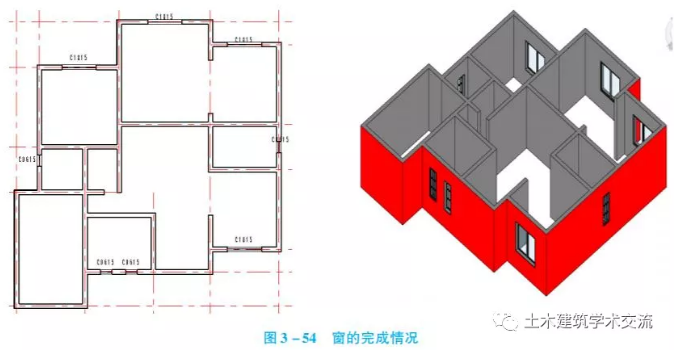

    ?按照上面窗Ｃ1815的插入方法，同理完成窗Ｃ0615的插入，窗的最终完成情况见图3－54。

    ?下面开始创建一层的门，首先创建Ａ轴上１轴与３轴之间的JLM3022，由图中可知门的宽度为3000，宽度为2200。?????在功能区选择【建筑】>【门】，在弹出的门的“属性对话框”中选择“编辑类型”，弹出“类型属性”对话框，选择“载入”，按照建筑>门>卷帘门>的路径找到“水平卷帘门.ｒｆａ”，单击“打开”。?回到“类型属性”对话框后，单击“复制”将名称修改为JLM3022，在下面的“类型参数”中将“粗略宽度”值修改为3000，“粗略高度”值修改为2200，“类型标记”值修改为JLM3022，单击确定退出。同理根据附录当中的“一层平面图”依次创建Ｍ0620、Ｍ1822、Ｍ1522，按照立面图当中门的样式在门的族库当中载入相应的门，修改相关门宽及门高即可。

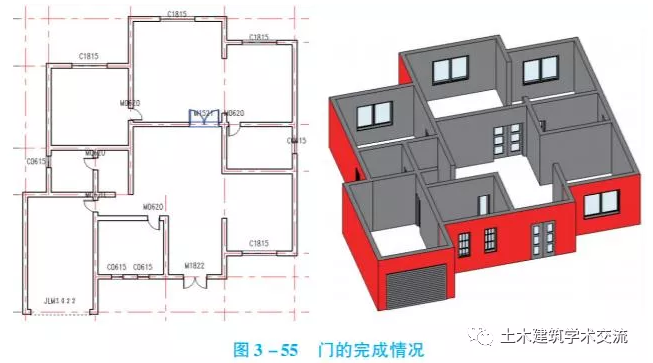

    ?门的插入方式与窗完全相同，只需在墙体的大致位置插入门，然后单击已插入的门，通过修改临时尺寸标注来精确定位。如果在插入门的时候发现门的开启方向与图纸不符，可以按键盘上的空格键切换开启方向。完成后的小别墅一层门见图3－55。

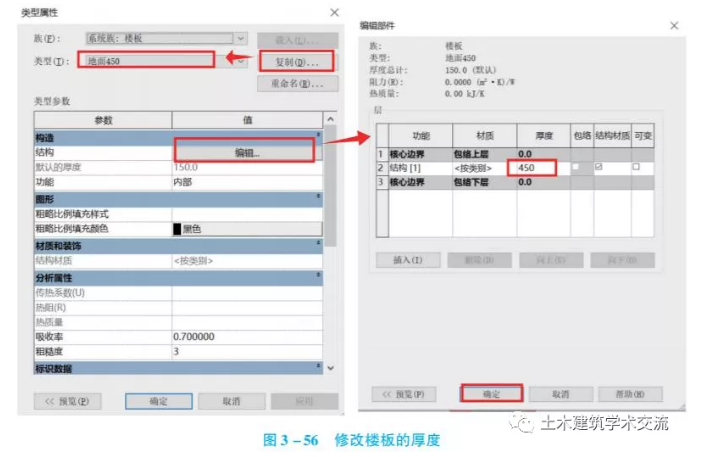

    ?在右侧的“项目浏览器”中双击打开楼层平面:标高１，功能区选择【建筑】>【楼板】>【楼板:建筑】，在弹出的楼板“属性”对话框中选择“编辑类型”，弹出“类型属性”对话框，选择“复制”，将名称修改为“地面450”。在下面的类型参数“构造”处单击“编辑”，在弹出的“编辑部件”对话框中将“结构１”的厚度修改为450，连续单击两次确定退出，见图3－56。

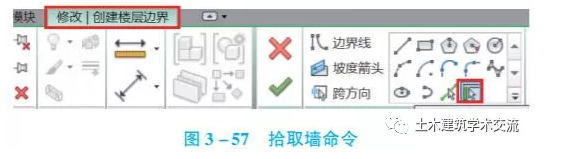

    下面开始绘制楼板，在【修改∣创建楼板边界】选项卡下选择“拾取墙”命令，见图3－57。

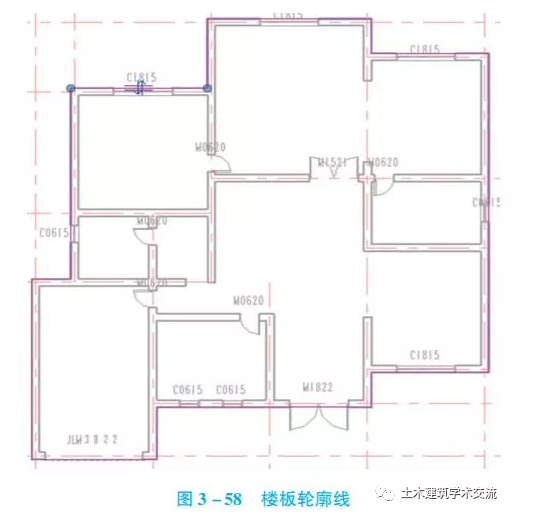

    ?光标移动到外墙外边线上会发现相关的墙体变成蓝色(此时按键盘上的TAB键，可以切换Revit2016自动拾取的墙线)，依次单击拾取外墙外边线自动创建楼板轮廓线(轮廓线为紫色)，见图3－58。

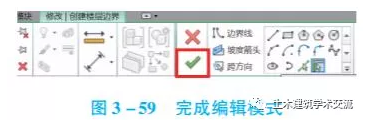

    单击“完成编辑模式”退出绘制，见图3－59。

    ?完成的一层地面见图3－60。

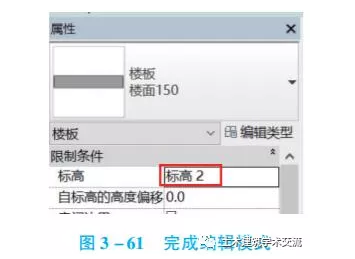

    ?下面我们来绘制标高为3.125处的楼板，由附录的剖面图可知，该处楼板厚度为150。?在右侧的“项目浏览器”中双击打开楼层平面:标高１，功能区选择【建筑】>【楼板】>【楼板:建筑】，在弹出的楼板“属性”对话框中选择“编辑类型”，弹出“类型属性”对话框，选择“复制”，将名称修改为“楼面150”。在下面的类型参数“构造”处单击“编辑”，在弹出的“编辑部件”对话框中将“结构1”的厚度修改为150，连续单击两次确定退出。?因为要绘制的楼板标高为3.125，所以在左侧的“属性”对话框中将楼面150的标高改为“标高２”，见图3－61。

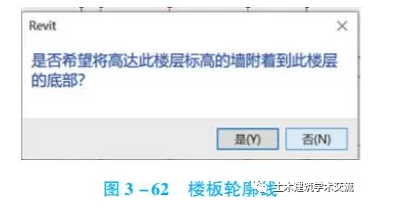

    然后按照绘制地面450同样的方法，用“拾取墙”命令拾取楼板轮廓线后，单击“完成编辑模式”，创建一层楼板，如图3－62弹出的对话框中选择“是”，楼板与墙相交的地方将自动剪切。

    退出绘制，完成图见图3－63。
