我们知道，在Revit中几何模型是不能使用缩放工具进行缩放的。我们还知道，使用公制植物族样板文件创建的植物族是Revit中唯一允许缩放的族。因此，我们就可以使用“植物族”这一特点，通过两次嵌套，最终实现常规模型族的缩放。

1.使用公制常规模型样板文件，创建一个公制常规模型族1。

使用拉伸工具，创建几何形状（圆柱体：直径1000mm，高度1000mm）

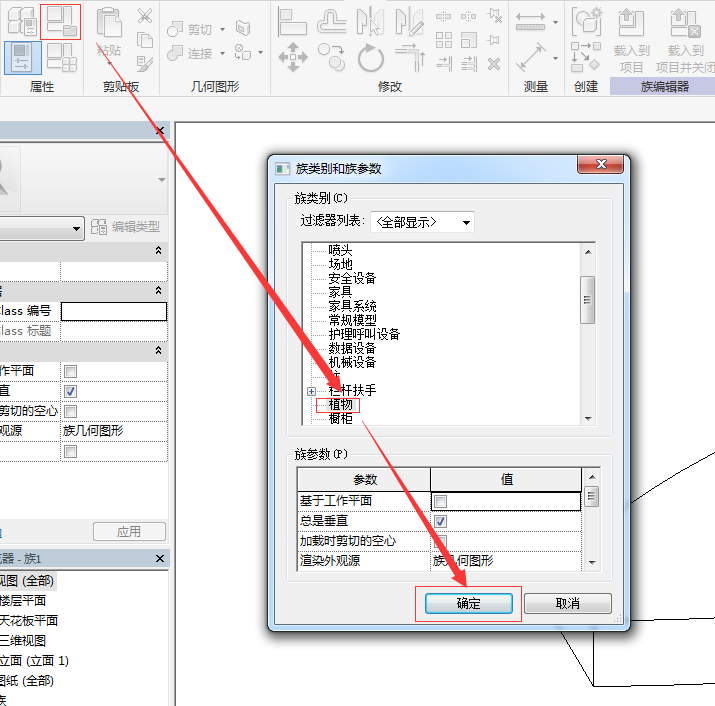

修改“族类别和族参数”属性，更改族类别为”植物”.

2.使用公制植物族样板文件，创建可缩放族2。

将族1嵌套到族2中。

3.使用公制常规模型样板文件，创建可缩放常规模型族3。注意：族3的类别为常规模型。

将族2嵌套到族3中。

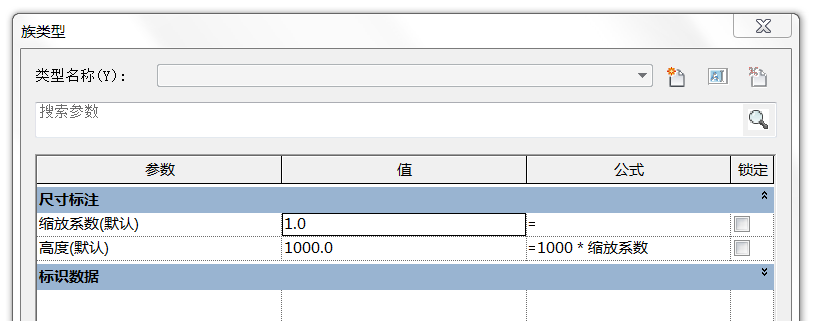

4.在族3中，添加两个实例参数，即“高度”、“缩放系数”。

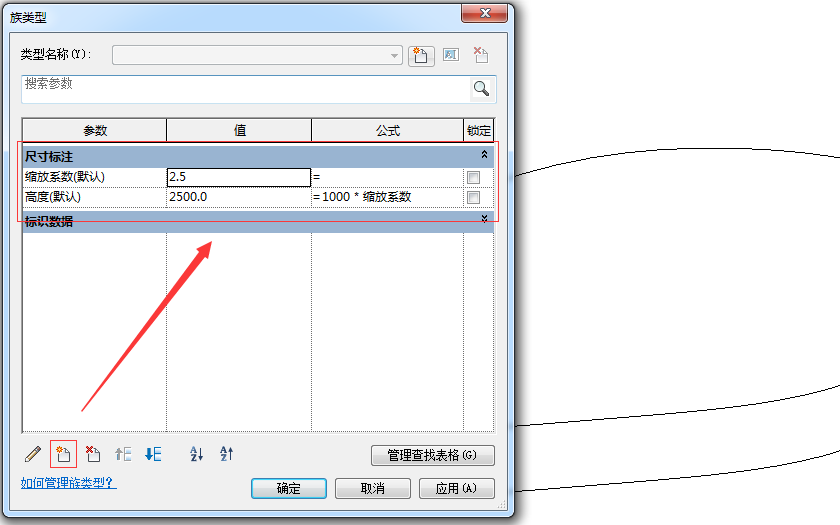

给“高度”参数添加公式，高度=1000*缩放系数

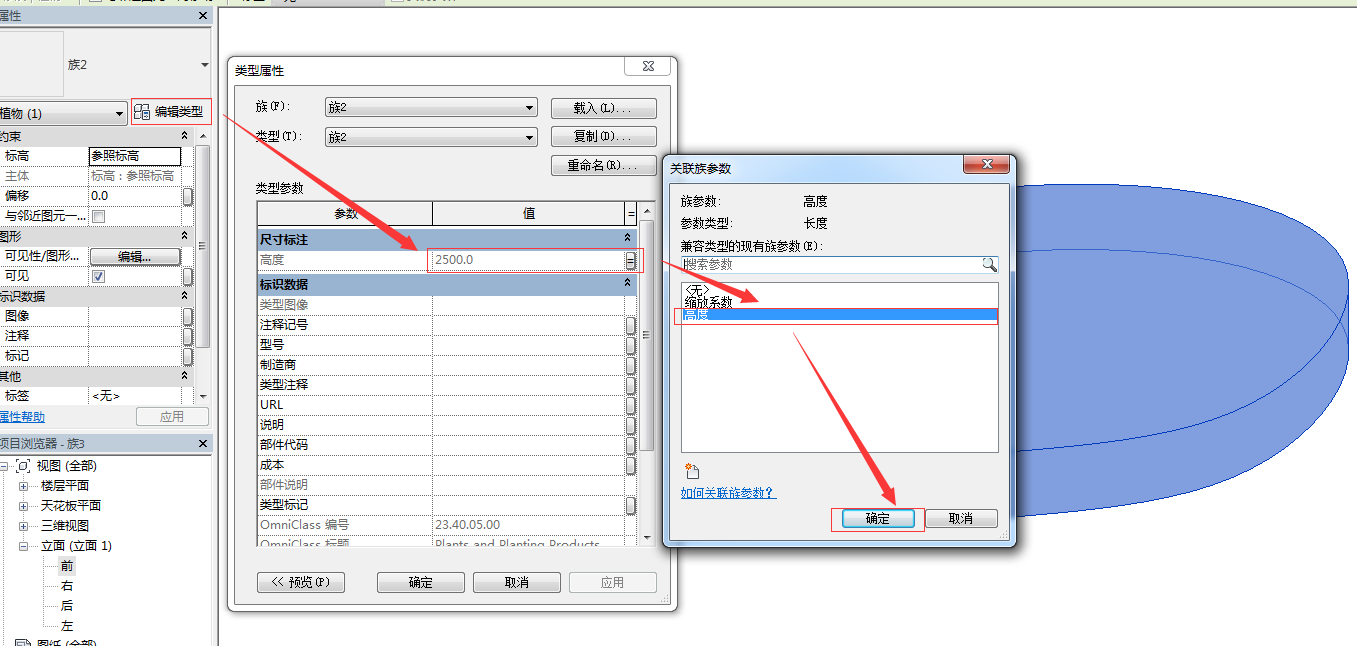

选择嵌套族2，编辑族2，将族2“高度”参数与族3“高度”参数进行关联。

5.使用建筑样板，新建一个项目，将族3载入到该项目中。

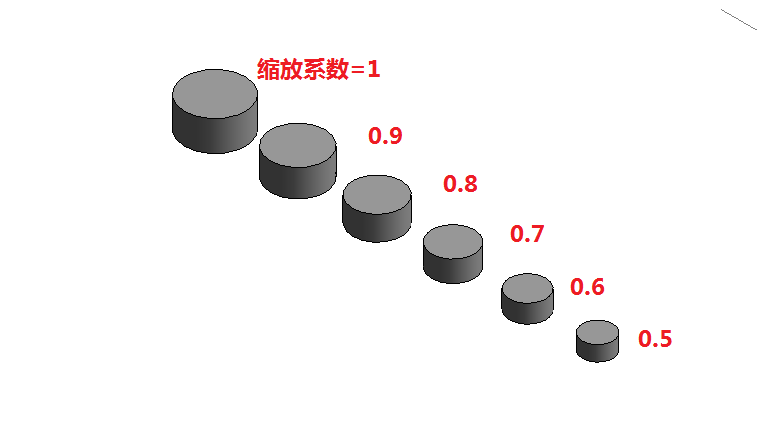

6.在项目中依次创建6个“族3”实例，分别修改六个实例的缩放系数为1、0.9、0.8、0.7、0.6、0.5。

总结：使用同样方法，完全可以实现其他族的缩放。
