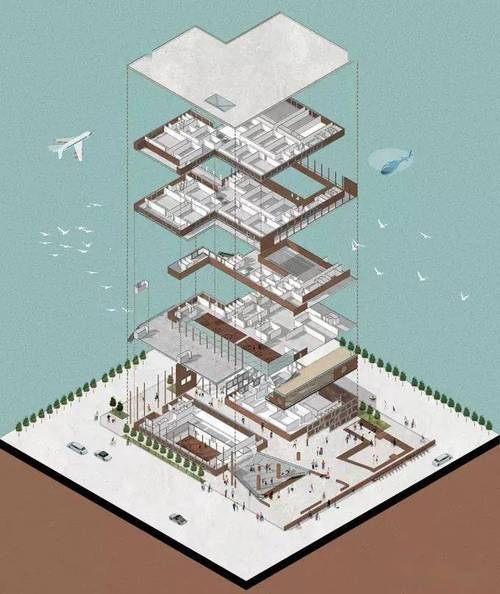

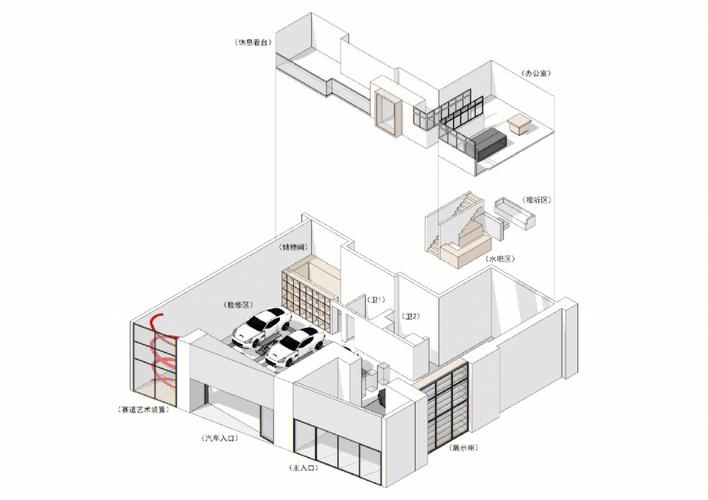

本文将介绍如何有效制作SU爆炸分析图。SU爆炸分析图是一种能够展示物体结构及其内部细节的图像，通常应用于工程、科研以及医学等领域。通过使用合适的工具和技术，我们可以制作出清晰、准确的SU爆炸分析图，以便更好地理解和研究所研究物体的内部结构。

1. 选择合适的工具和软件

制作SU爆炸分析图需要使用适当的工具和软件。最常用的工具是计算机辅助设计（CAD）软件，例如AutoCAD或SolidWorks。这些软件提供了丰富的功能，使您能够绘制复杂的结构并进行分析。另外，您还可以使用三维建模软件，如3ds Max或SketchUp，来创建逼真的模型。

2. 准备3D模型

在制作SU爆炸分析图之前，您需要准备一个3D模型。您可以使用上述提到的CAD软件或三维建模软件来创建模型，或者从其他资源中下载现有的模型。确保模型具有合适的几何形状和细节，以便更好地展示物体内部的结构。

3. 定义分解方向

在制作SU爆炸分析图时，您需要选择适当的分解方向。分解方向是指将模型的各个部分分离开来以显示其内部细节的方向。选择一个合适的分解方向可以更好地展示物体的结构和组成部分。您可以通过调整模型的位置和旋转来定义分解方向。

4. 分解模型

一旦您确定了分解方向，您可以开始分解模型。在CAD软件中，您可以使用“爆炸视图”或“分解装配”等功能来分解模型。通过逐步移动每个部件，您可以逐渐展示出物体的内部结构。确保每个部分的位置和间距合适，以便观察者可以清晰地看到物体的内部细节。

5. 添加标注和注释

为了更好地解释SU爆炸分析图，您可以添加标注和注释。在CAD软件中，您可以使用文字工具来添加标注和注释。确保标注和注释清晰可读，并与图像相对应。您可以标注每个部分的名称、功能或配件信息，以便观察者能够更好地理解和分析图像。

6. 调整视角和灯光

为了使SU爆炸分析图更加生动和逼真，您可以调整视角和灯光。通过旋转和缩放模型，您可以选择最佳视角来展示物体的内部结构。此外，您还可以调整灯光的亮度、颜色和方向，以增强图像的效果和可读性。

7. 渲染和导出图像

最后，您可以使用渲染引擎将SU爆炸分析图渲染成最终的图像。渲染引擎可以提供更真实的光照和材质效果，使图像更加逼真。一旦渲染完成，您可以将图像导出为常见的图像格式，如JPEG、PNG或BMP，以便在不同的平台和设备上使用和分享。

通过以上步骤，您可以有效地制作SU爆炸分析图。记住选择合适的工具和软件，准备好3D模型，定义分解方向，分解模型，添加标注和注释，调整视角和灯光，最后渲染和导出图像。这样，您可以制作出清晰、准确的SU爆炸分析图，用于各种工程、科研和医学应用。
