SketchUp教程 | CAD图形多线段的合并方法

发布于:2024-09-30 12:59:47
56人 分享

本文将详细说明CAD图形多线段的合并方法。在CAD设计中,当需要对多个线段进行合并以得到一个连续的曲线或多边形时,合并方法是非常重要的。合并线段可以减少图形复杂性,提高图形的可读性和美观性。以下将介绍三种常用的合并方法,分别是端点合并、直线合并和圆弧合并。

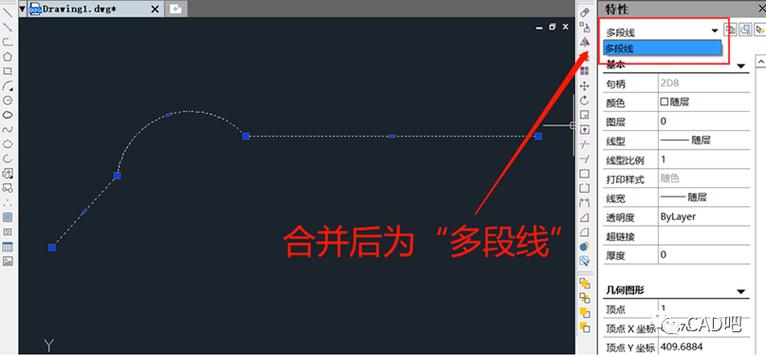

CAD图形多线段的合并方法 - BIM,Reivt中文网

端点合并

端点合并是最简单的合并方法。它适用于两个线段的端点相邻且接触,可以直接将两个线段的端点重合以实现合并。端点合并不需要进行任何计算,只需要将一个线段的末端和另一个线段的起始点重合即可。

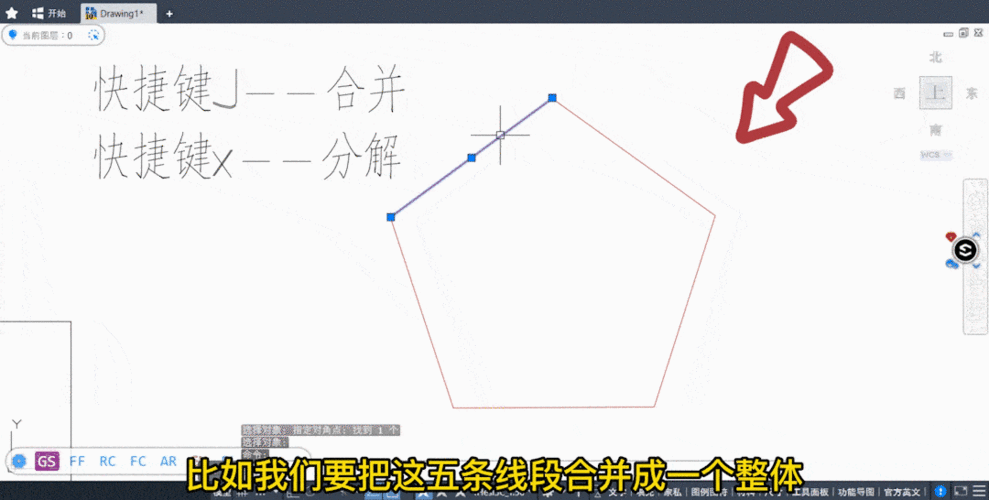

CAD图形多线段的合并方法 - BIM,Reivt中文网

直线合并

直线合并是将两个线段在同一直线上进行合并。当两个线段除了端点相邻之外,它们的方向也相同,可以通过直线合并实现线段的合并。直线合并需要计算两个线段的斜率,如果斜率相同,则可以将两个线段合并为一个更长的线段。

圆弧合并

当需要合并两个曲线线段时,圆弧合并是一种常用的方法。圆弧合并通过计算两个圆弧的圆心和半径,确定它们是否可以合并成一个更大的圆弧。如果两个圆弧的圆心和半径相同,则可以将它们合并成一个更长的圆弧。

在实际应用中,以上三种合并方法可以根据具体情况进行组合使用。例如,当需要合并多个线段时,可以先使用端点合并将相邻的线段合并成几个较长的线段,然后再使用直线合并将这些较长的线段合并成更长的线段。最后,可以使用圆弧合并将这些较长的线段合并成一个或多个圆弧,以实现更复杂的图形效果。

总之,合并方法在CAD设计中起着重要的作用。通过合并线段,可以减少图形的复杂性,提高图形的可读性和美观性。端点合并、直线合并和圆弧合并是常用的合并方法,它们可以根据具体情况进行灵活组合使用。掌握这些合并方法,将有助于提高CAD设计的效率和质量。
