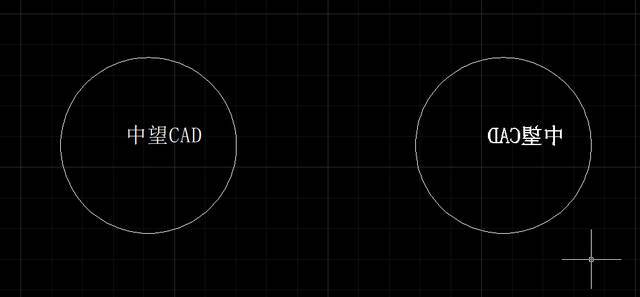

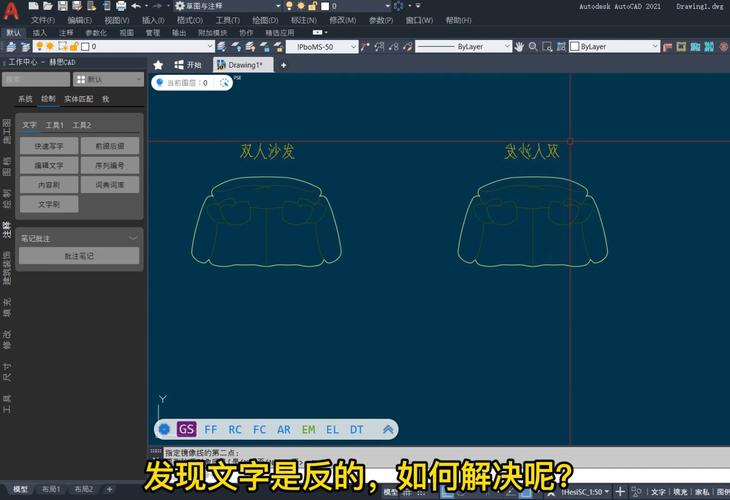

本文将讨论在CAD镜像操作中可能出现的文字反转问题，并提供解决方案。在CAD软件中，镜像操作是一种常见的操作方法，用于在绘制图纸时创建对称图形。然而，有时候在进行镜像操作时，文字可能会出现反转的情况，这给图纸的阅读和理解带来了困扰。接下来，我们将探讨这个问题的原因，并提供解决方案，以便在CAD软件中快速解决文字反转的问题。
原因分析：
文字反转问题通常是由CAD软件中的文字镜像命令引起的。当我们使用镜像命令时，CAD软件会按照镜像轴对称地改变图形元素的位置，但文字的方向不会改变。这意味着，在镜像操作完成后，文字可能会出现反转的现象。这是因为CAD软件将文字视为独立的图元，并不会自动调整文字的方向。
解决方案：
要解决CAD镜像操作中文字反转的问题，我们可以采取以下几种方法：
方法一：使用CAD软件中的镜像文字命令
一些CAD软件提供了专门的镜像文字命令，用于在镜像操作中自动调整文字方向。使用这个命令，可以保证在镜像完成后，文字的方向是正确的。通常，这个命令可以在CAD软件的绘图工具栏或菜单中找到。
方法二：手动调整文字方向
如果CAD软件没有提供镜像文字命令，我们可以手动调整文字的方向。在进行镜像操作后，选中所有被镜像的文字，并使用CAD软件中的旋转命令将文字方向调整为正确的方向。这可能需要一些额外的工作，但可以确保文字的方向与镜像操作一致。
方法三：使用文本样式或字体
另一种解决文字反转问题的方法是使用文本样式或字体。在进行镜像操作前，我们可以选择一个特定的文本样式或字体，它们通常具有“镜像”选项。这意味着在进行镜像操作时，文字的方向会自动根据镜像轴进行调整，从而避免文字反转的问题。
方法四：调整CAD软件的设置
有些CAD软件允许用户自定义设置，包括镜像操作的选项。我们可以检查CAD软件的设置，查找与文字方向相关的选项。确保这些选项设置正确，以便在镜像操作中保持文字的方向不变。
总之，在CAD镜像操作中出现文字反转问题是常见的，但我们可以采取一些简单的方法来解决这个问题。使用CAD软件中提供的镜像文字命令、手动调整文字方向、使用特定的文本样式或字体，以及调整CAD软件的设置都是解决文字反转问题的有效方法。选择适合自己的方法，可以帮助我们在CAD绘图过程中更好地处理文字反转的情况。
