3DMAX教程 | 3DMax耳机怎么做?3DMax头戴式耳机建模图文教程

发布于:2024-11-10 05:00:03
226人 分享

本文源自微信公众号:3DMax教程资源

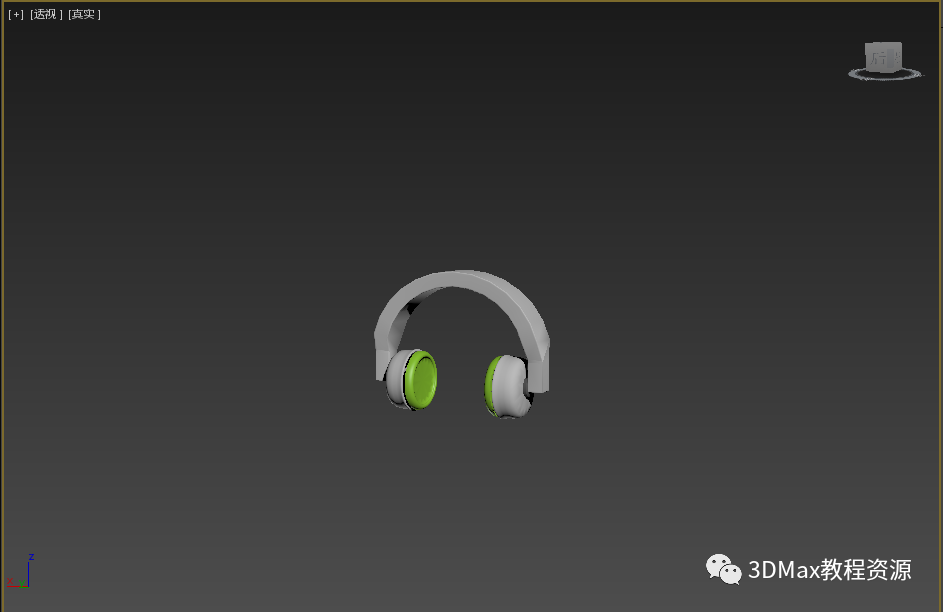

最终效果


图文教程

01

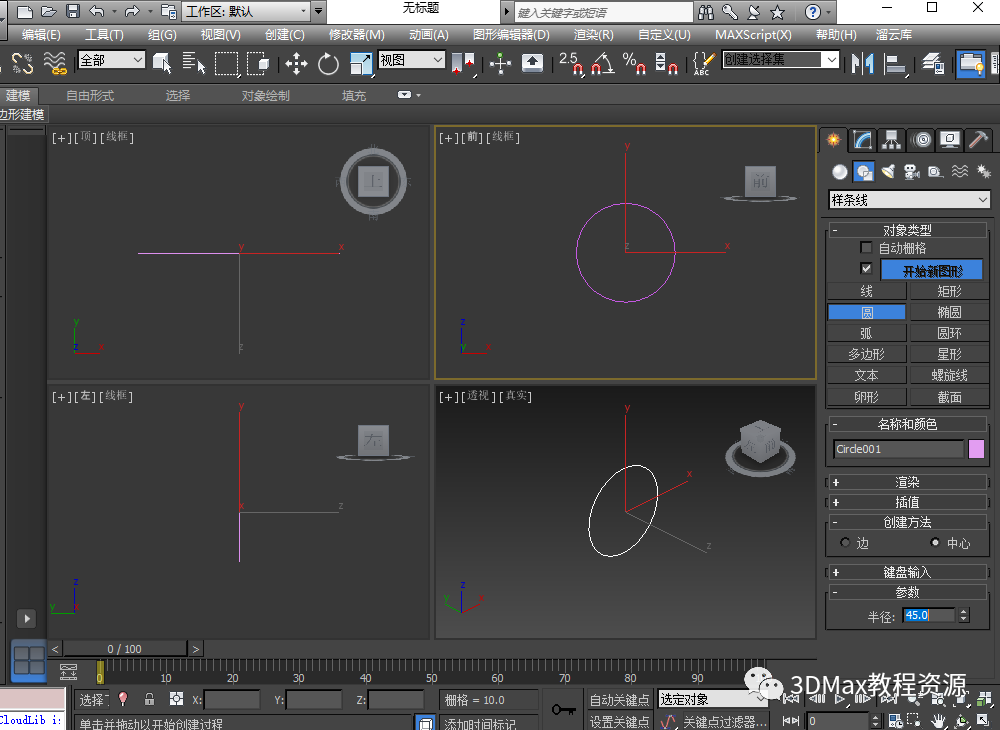

在前视图画一个圆,半径可以设置为45,如图所示。


02

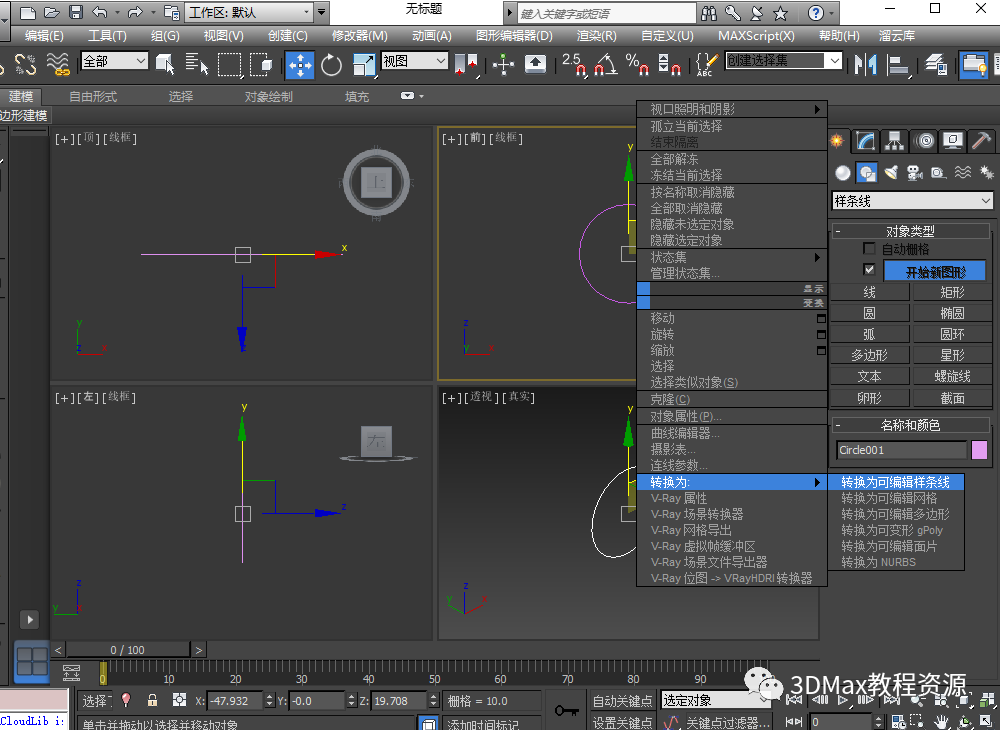

将这个圆单击鼠标右键转化为可编辑样条线,如图所示。


03

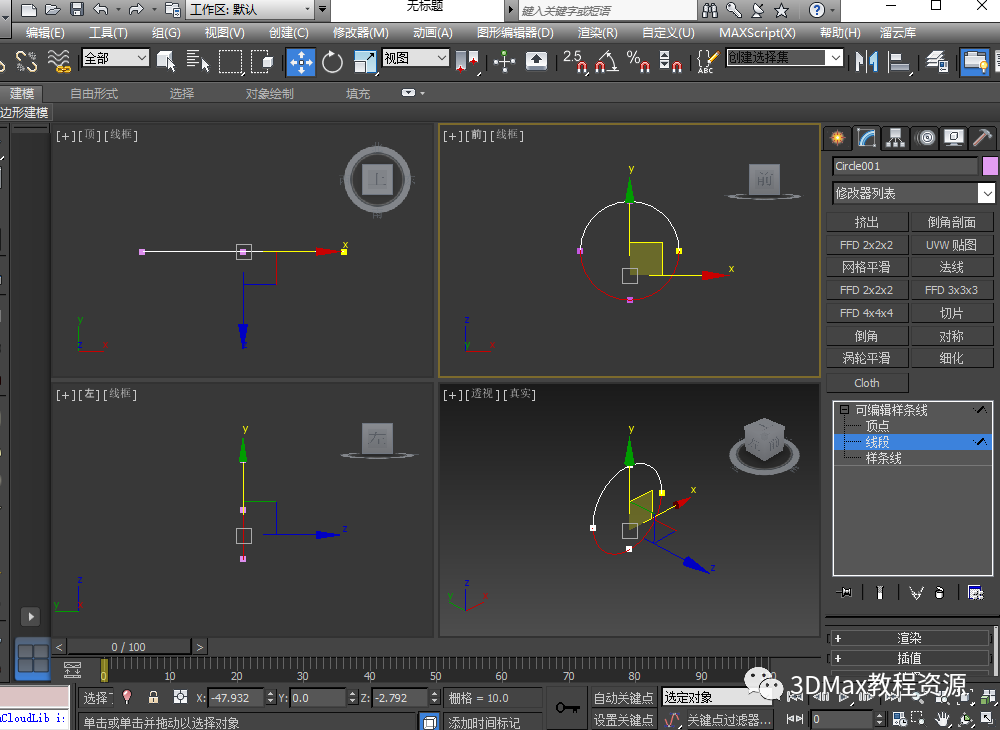

选择可编辑样条线下的线段命令并且选中如图中所示线段,如图所示。


04

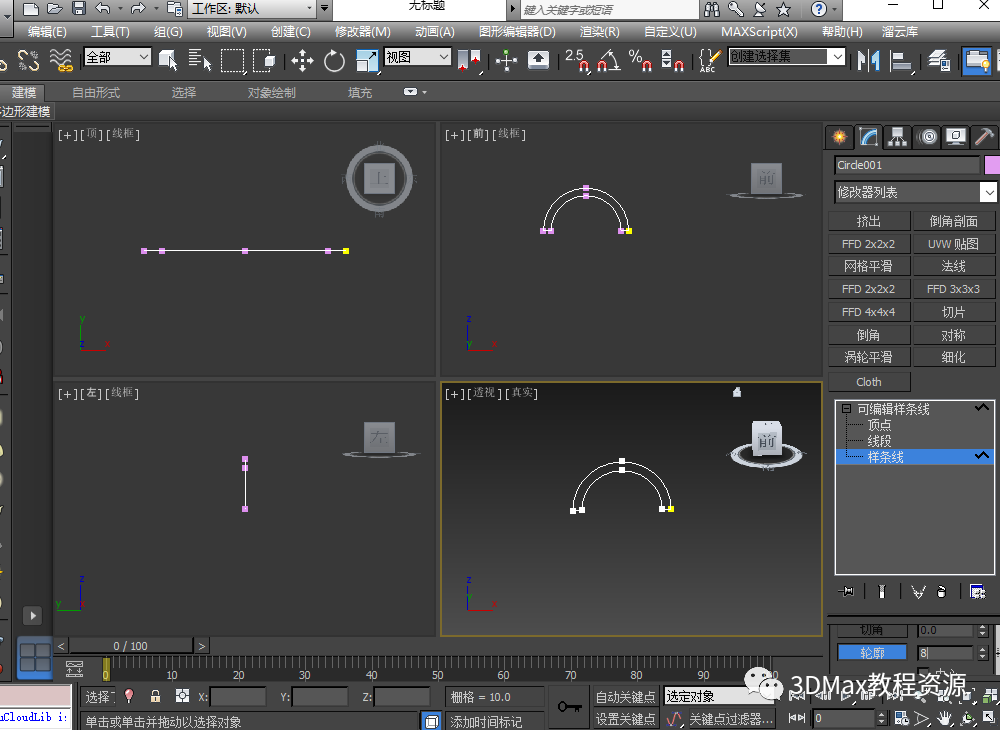

选中样条线,给其一个轮廓值为8的轮廓,如图所示。


05

将所得后的轮廓给与其一个挤出的命令,数量可以设置为25。


06

选中这个新的几何体将其单击鼠标右键转化为可编辑多边形,如图所示。


07

选中这个多边形下面的两个面,并且给其一个挤出的命令,值可设为16。如图所示。


08

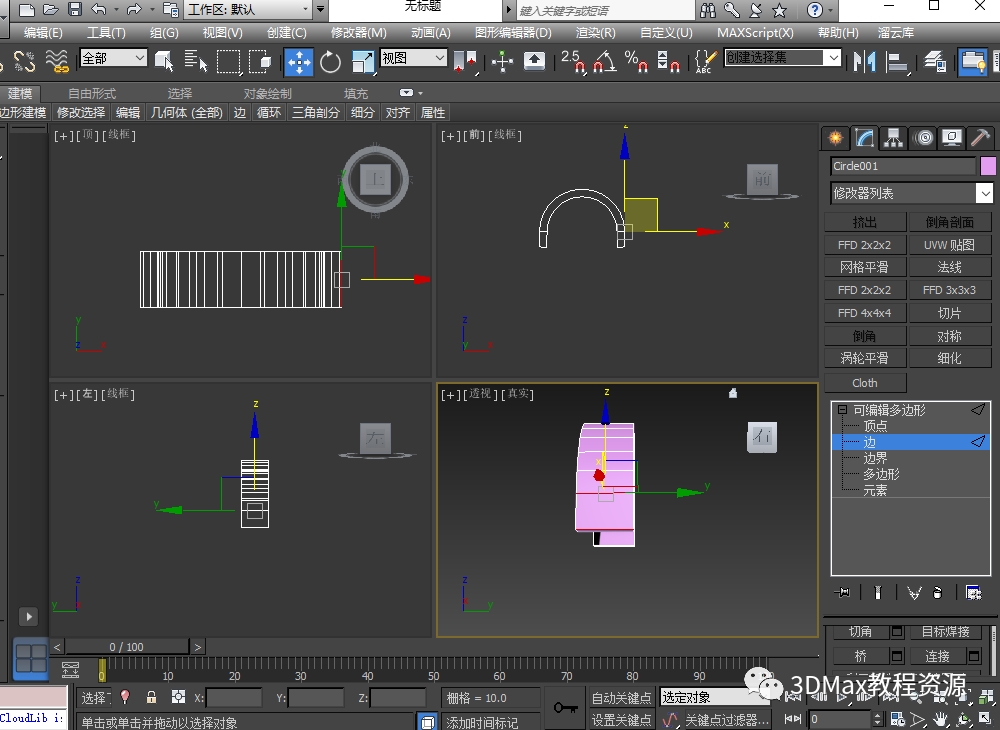

选择边命令,如图所示,并且单击连接命令,如图所示。


09

连接边设置为3,点击确定,如图所示。


10

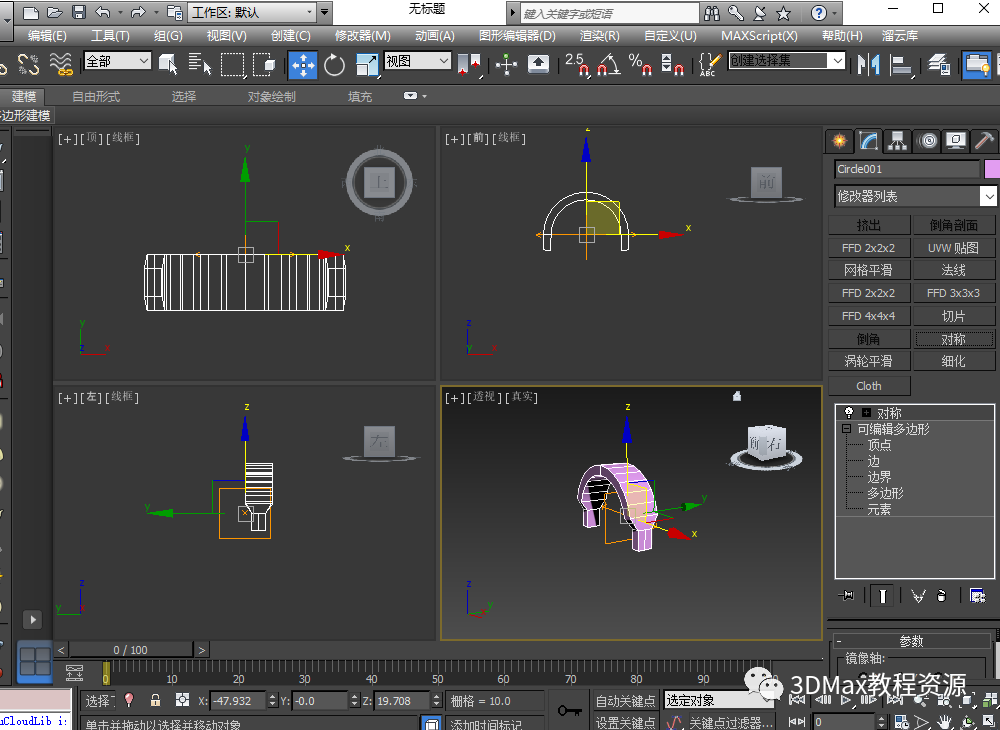

选择顶点命令,并且选中如图所示的4个点,打开2.5维捕捉,将其向内拉伸(另一面操作步骤相同或者使用镜像命令皆可)


11

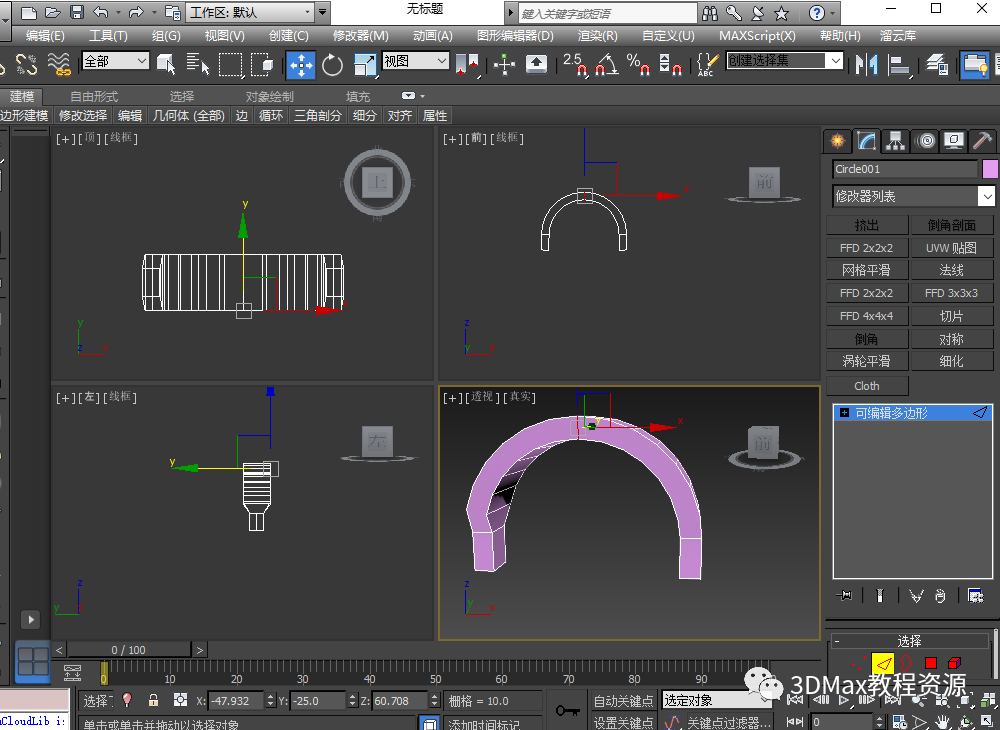

最终的视图效果如下。


12

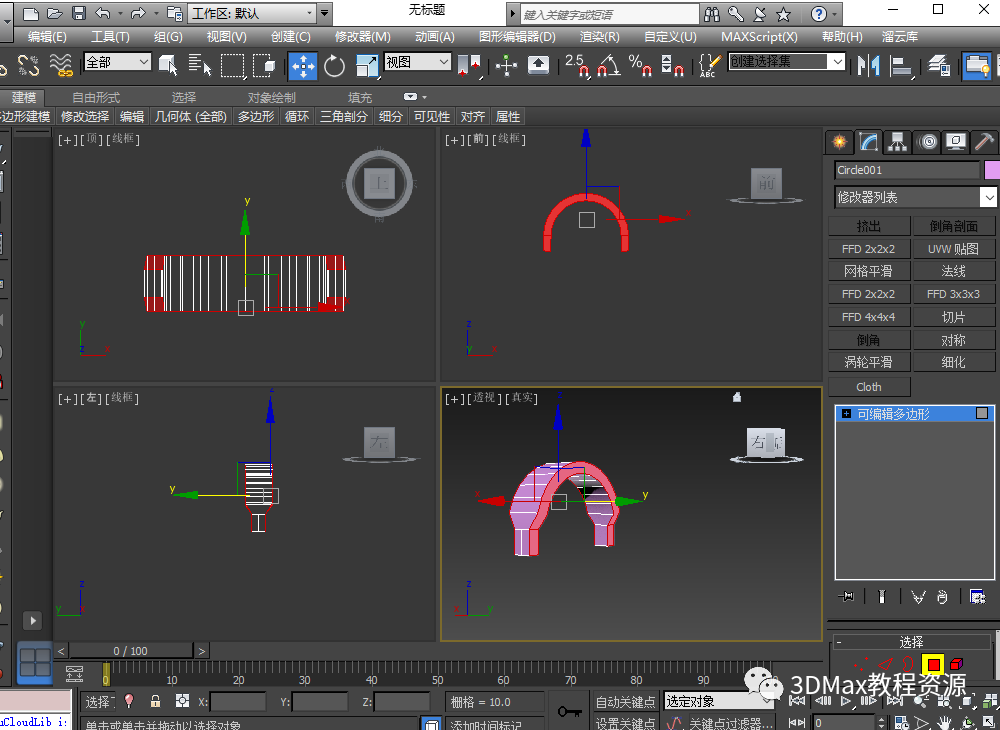

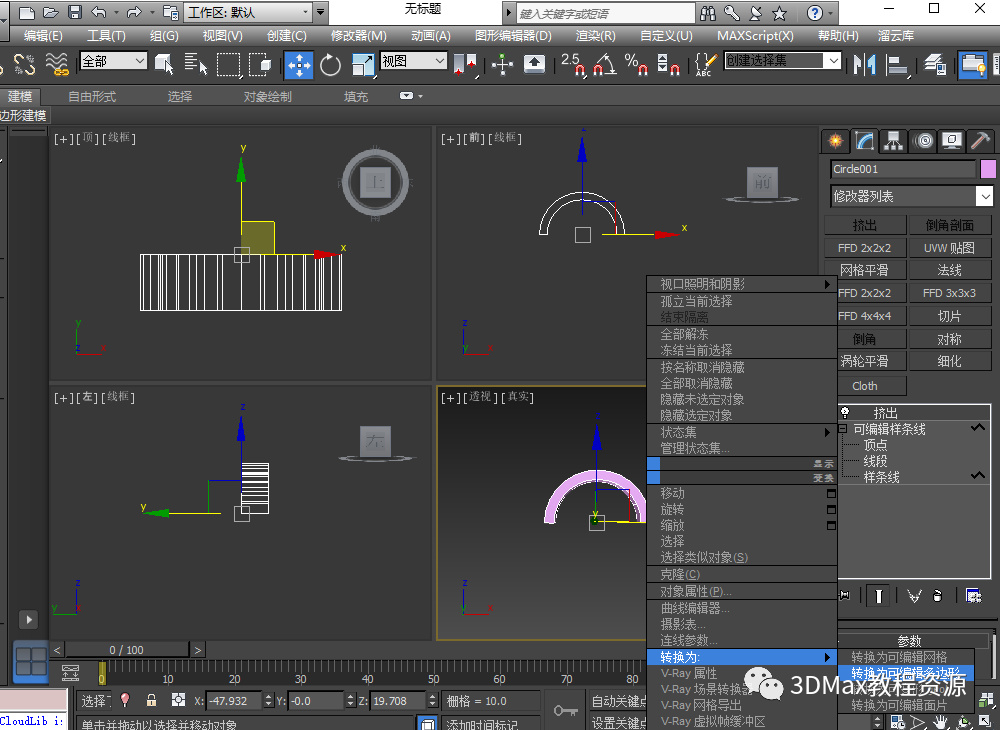

选中这个图形再次将其转化为可编辑多边形,如图所示。


13

选择可编辑多边形的边命令,并且选择如图中所示线段(正反两面)。


14

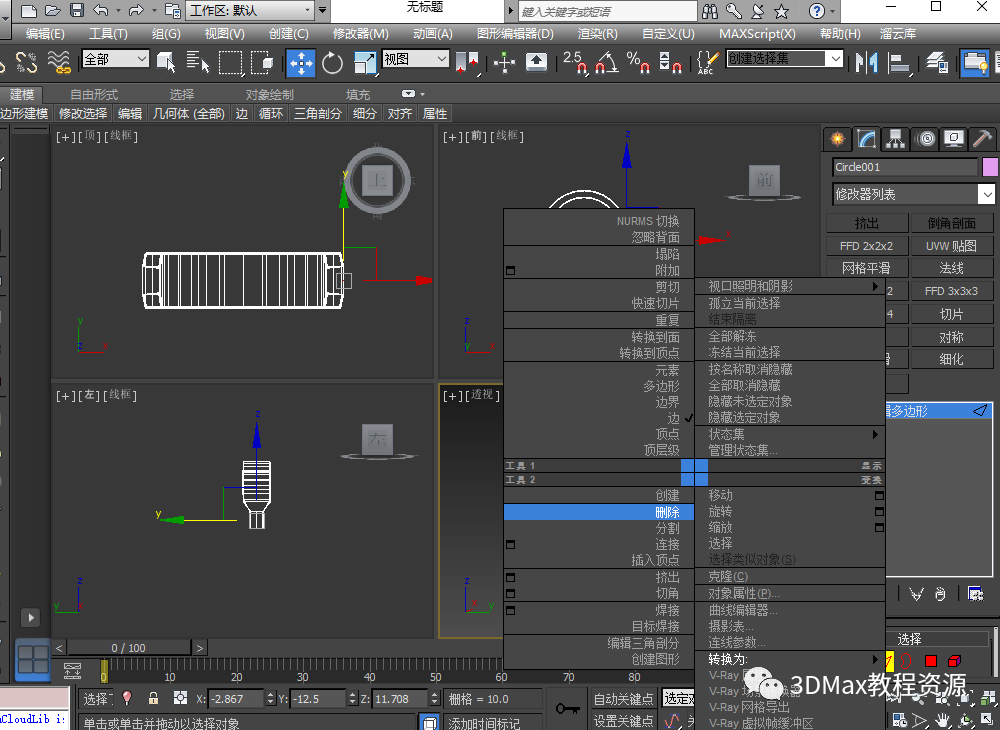

单击鼠标右键将其删除。如图所示。


15

选择可编辑多边形下的面命令,选择如下图的面。


16

单击鼠标右键将面选择转换到边选择,如图所示。


17

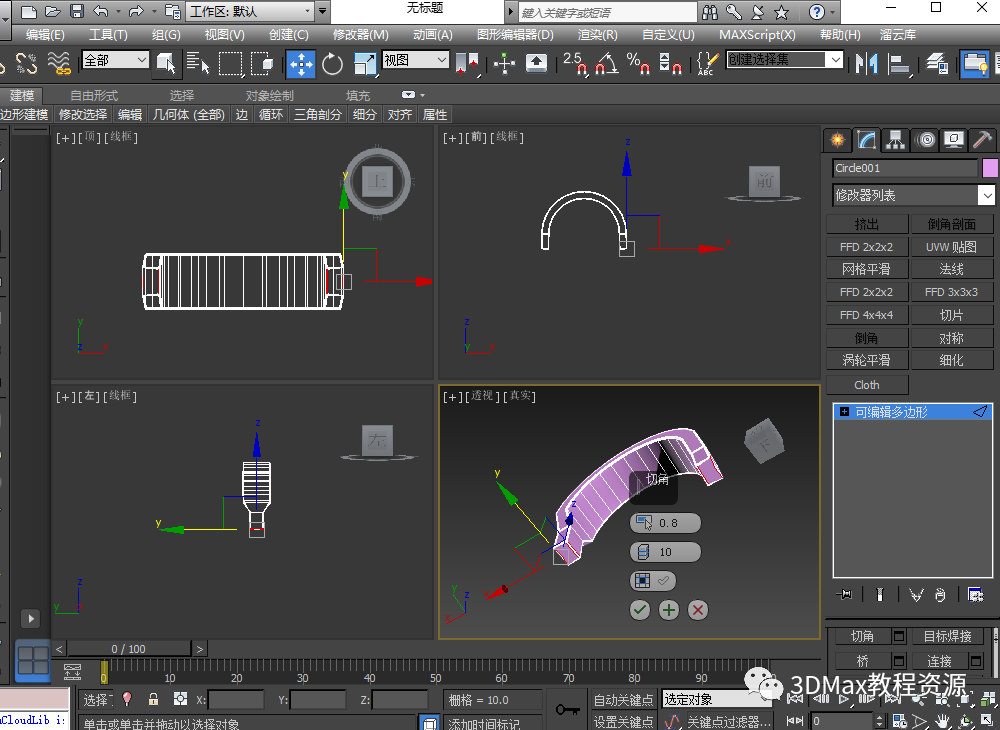

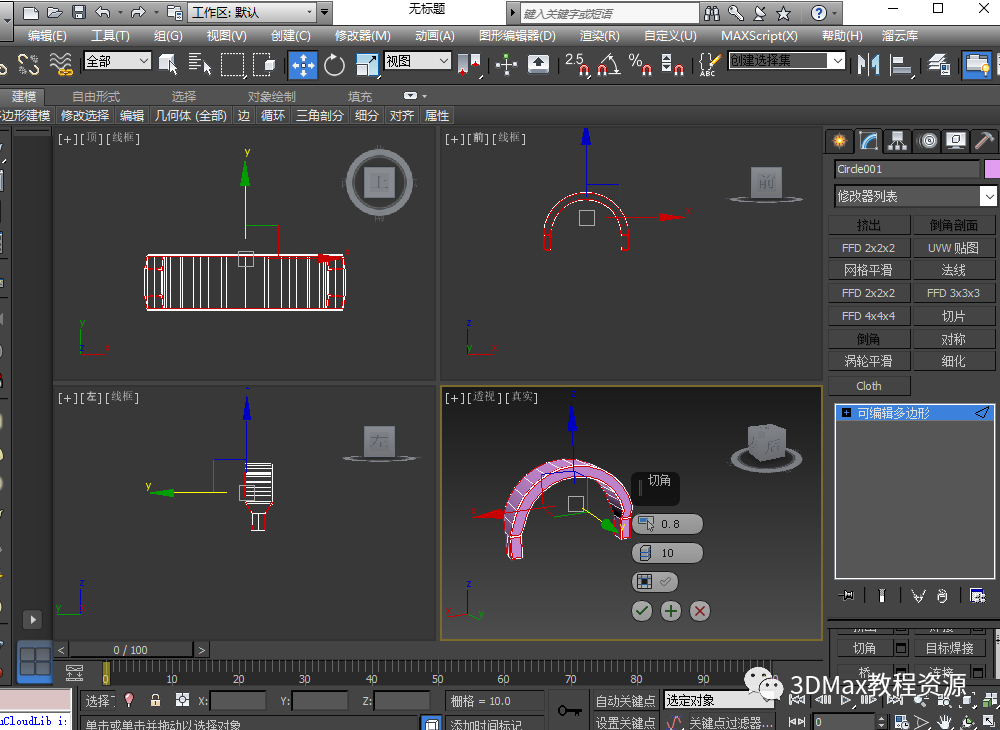

给选择后的边一个切角的命令,大小可以随意,我这里设置为0.8和10。如图所示。


18

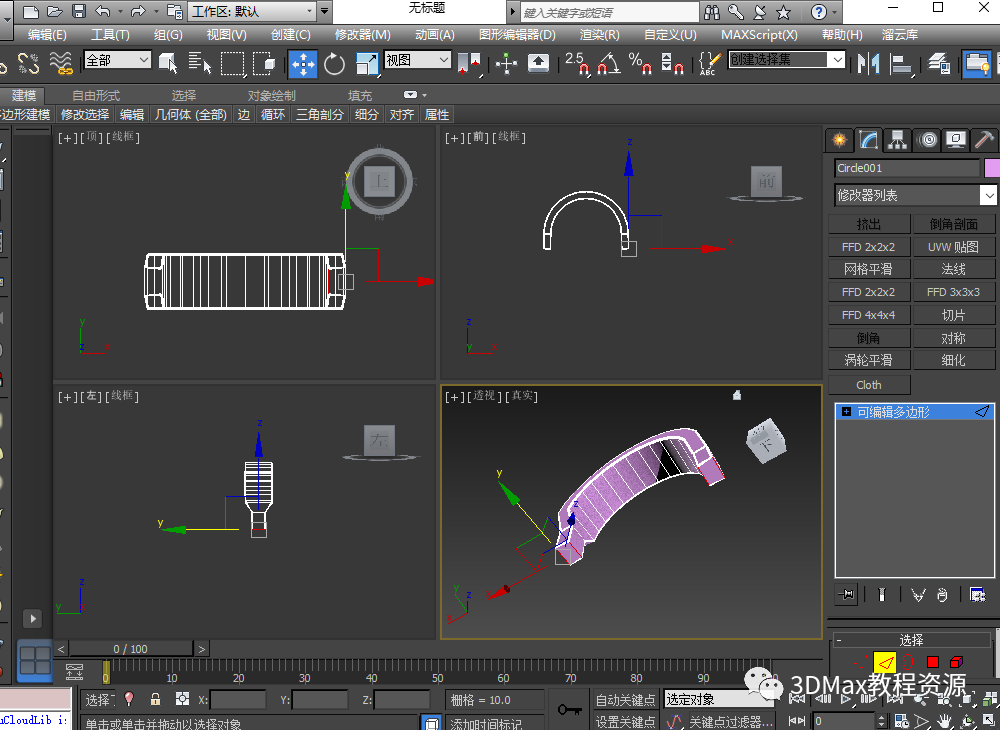

选择如图所示的边(左右两面),如图所示。


19

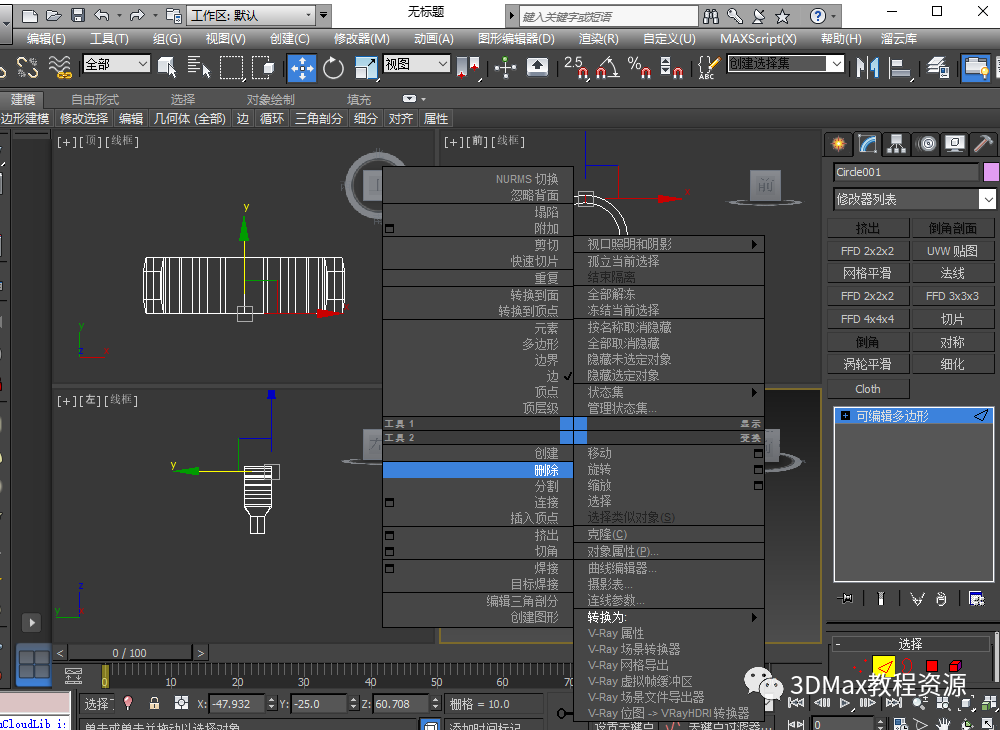

点击鼠标右键将其删除,如图所示。


20

可以在下面的边做一个倒角,因此选中如图所示4条下面的边。


21

给其一个切角的命令,值可以设置为如图,如图所示。


22

选择标准基本体的圆柱体的命令,在左视图中创作一个圆柱体,参数设置如图所示。


23

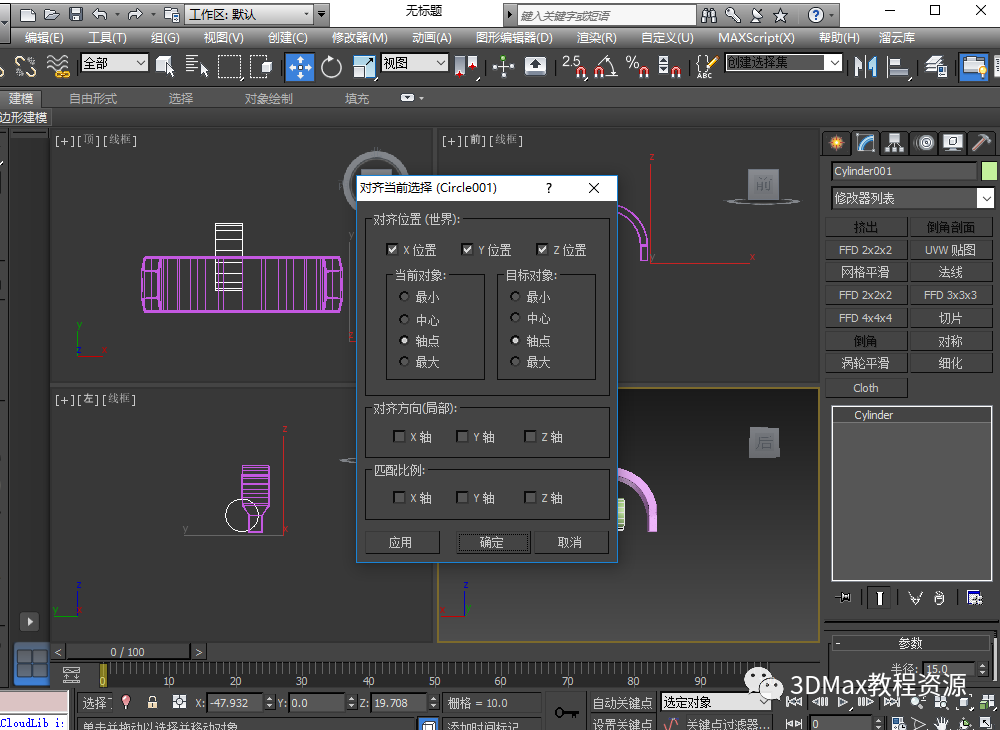

选中圆柱体ALT+A对齐耳机头戴,如图所示。


24

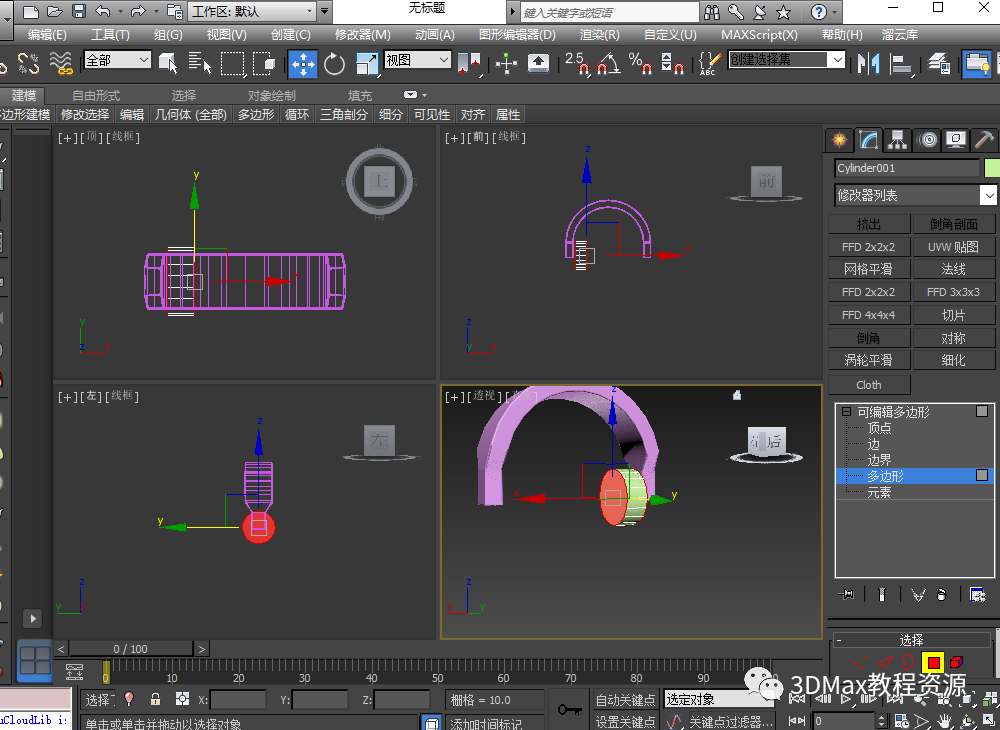

将其用移动工具调整到如图位置,此时在前视图调整即可。如图所示。


25

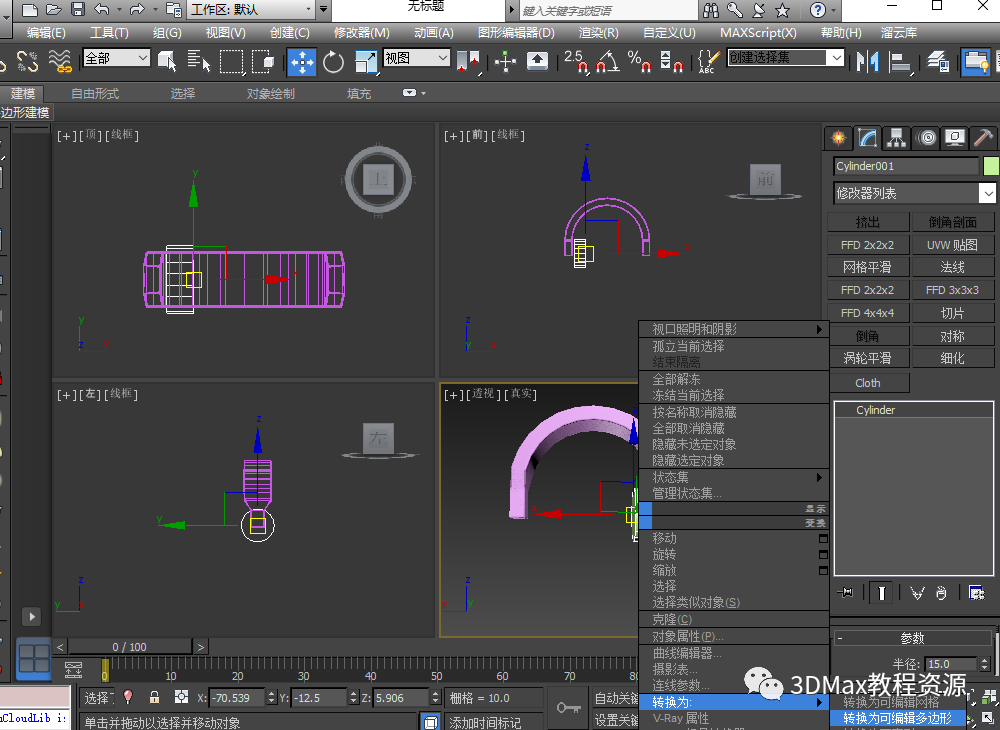

将这个圆柱体右键转化为可编辑多边形。


26

选择可编辑多边形下的面命令,选中如图所示的两个面,如图所示。


27

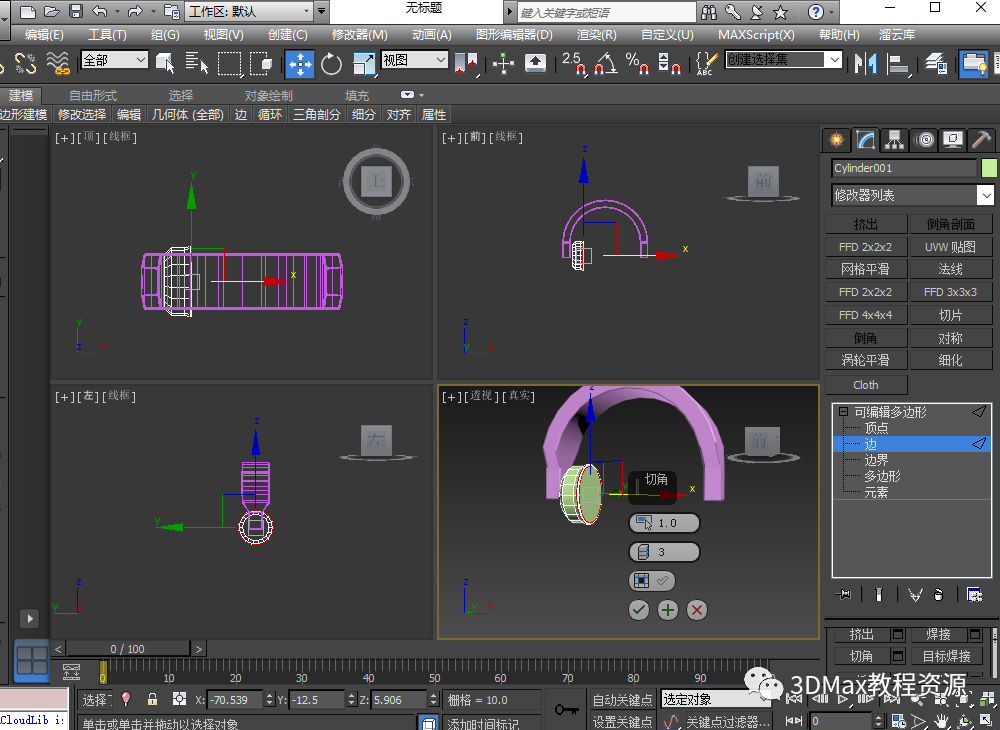

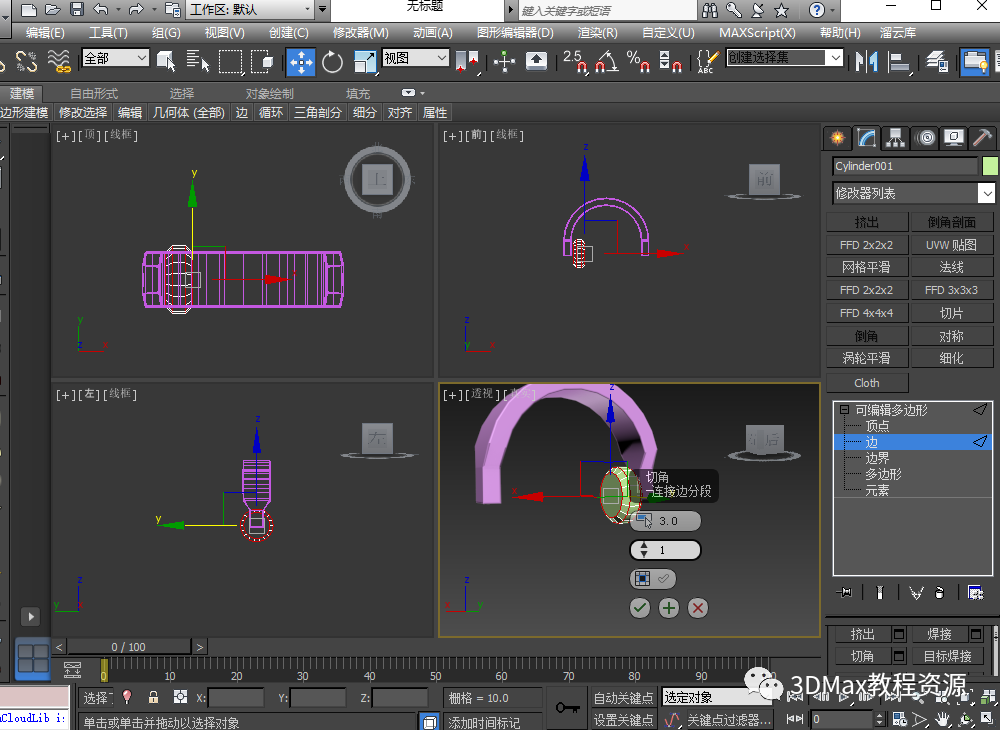

同样将其单击右键转到边,并且给其一个切角的命令,参数可以设置为所示。


28

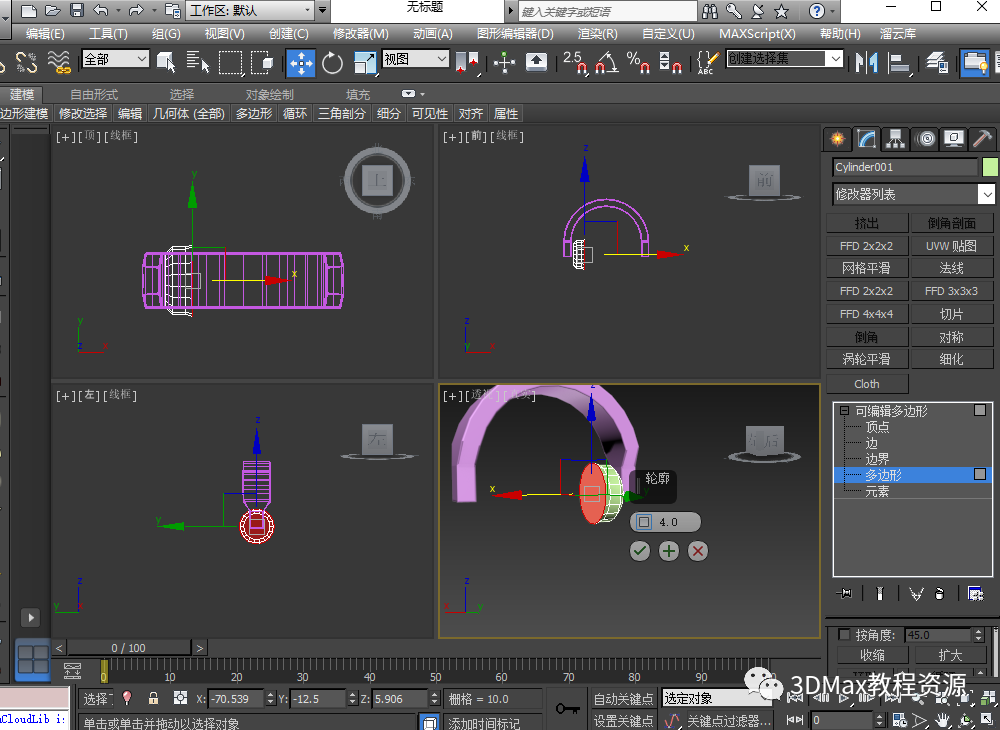

选中外边面给其一个轮廓的命令,轮廓值可以设置为4,如图所示。


29

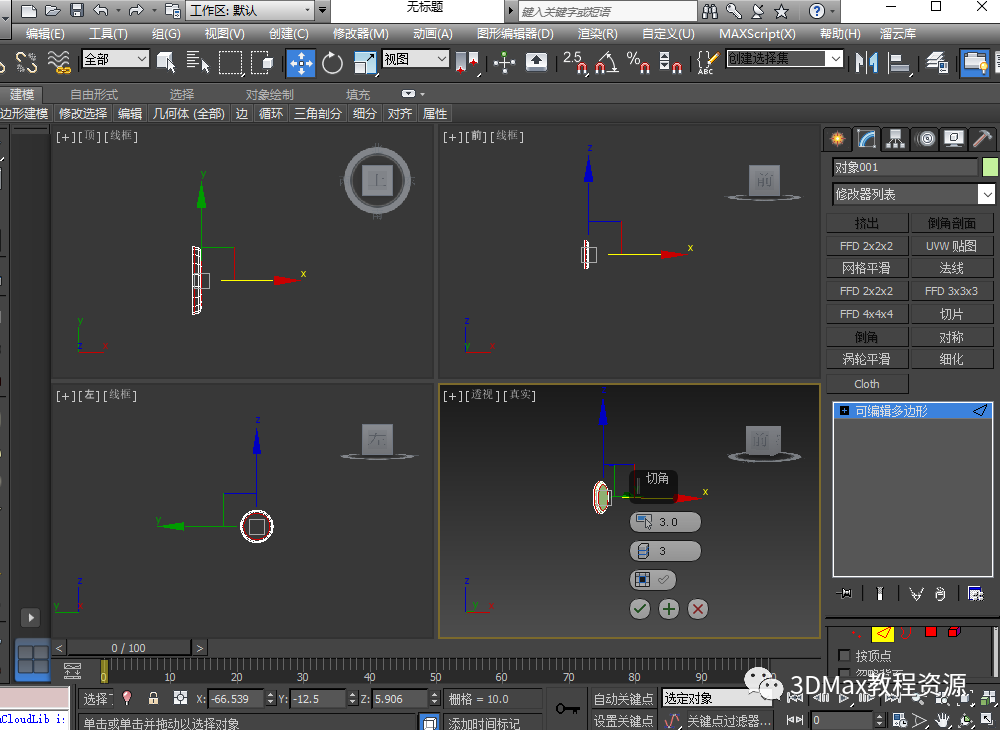

选中轮廓后给它一个切角的命令,参数如图所示。


30

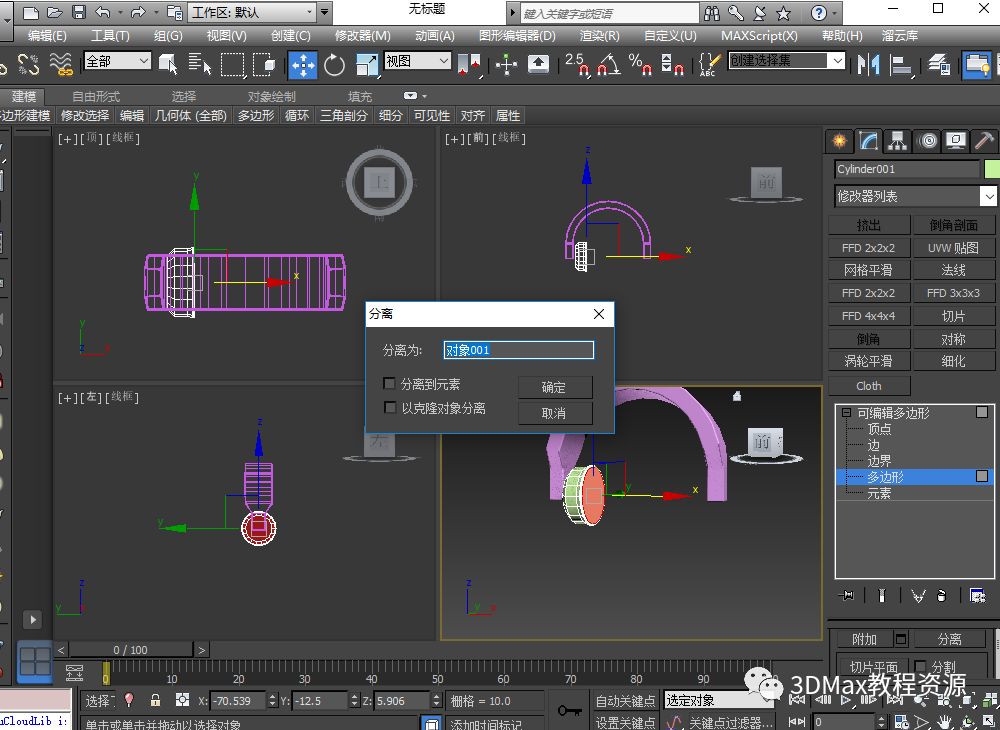

将如图所选面,给他一个分离的命令,点击确定。


31

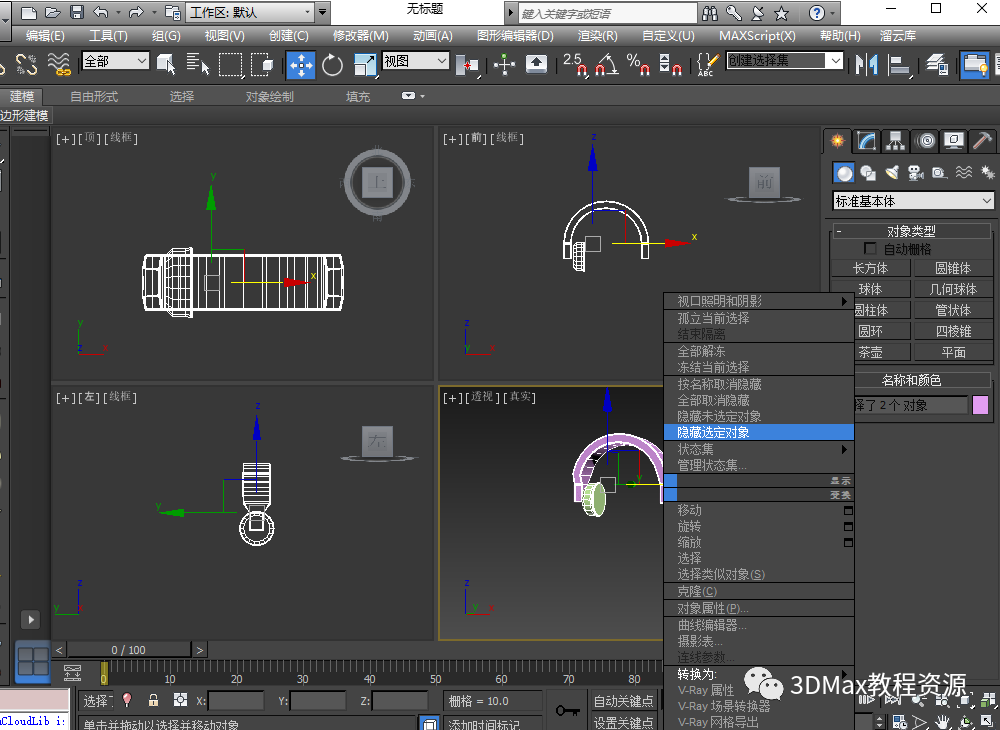

为了防止误操作,我们隐藏除了分离出来的面以外的其他物体,如图所示。


32

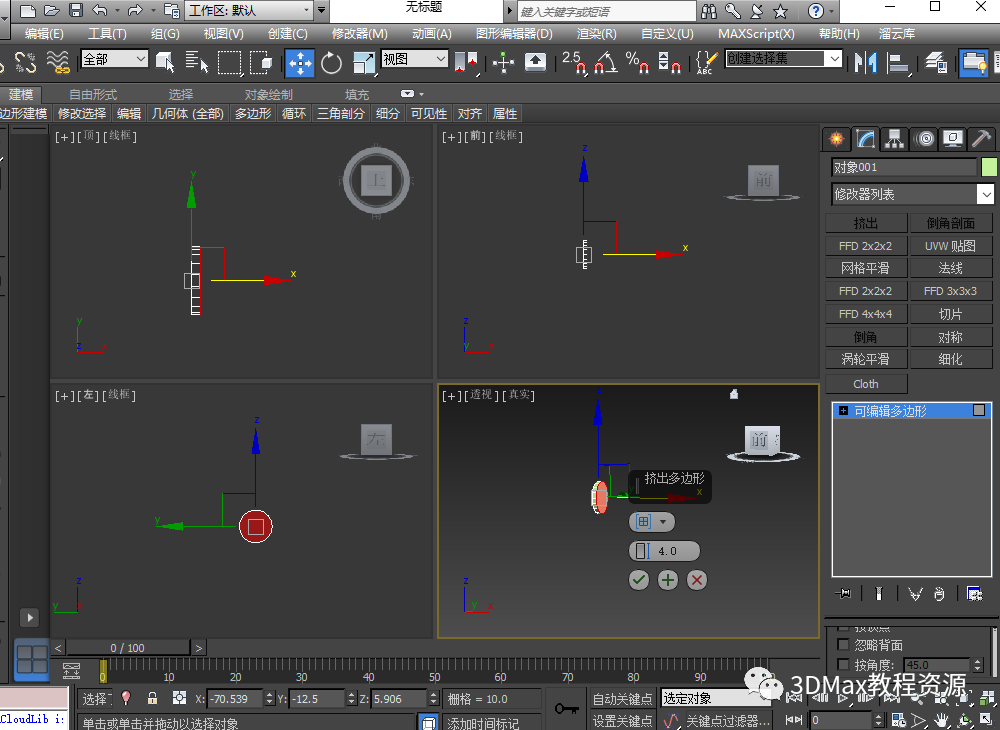

选中这个面给其一个挤出的命令,挤出数量为4。如图所示。


33

同样为了美观给其一个切角,参数如图所示。


34

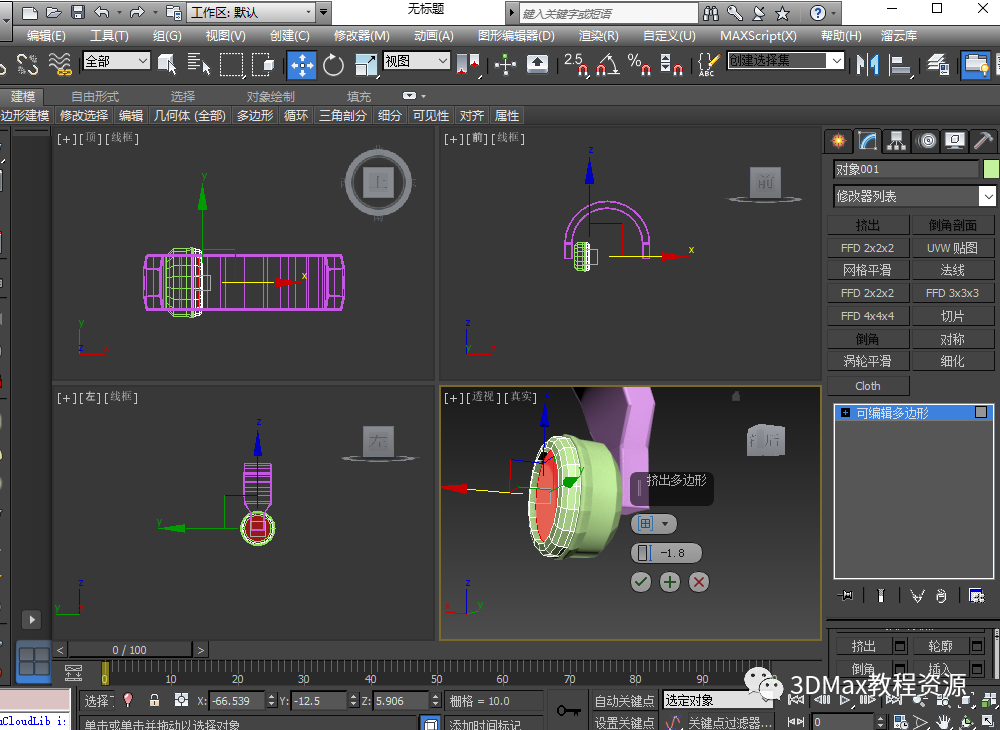

全部取消隐藏后,选中如图面,给其一个挤出的命令,挤出数量可以设置为-1.8。如图所示。


35

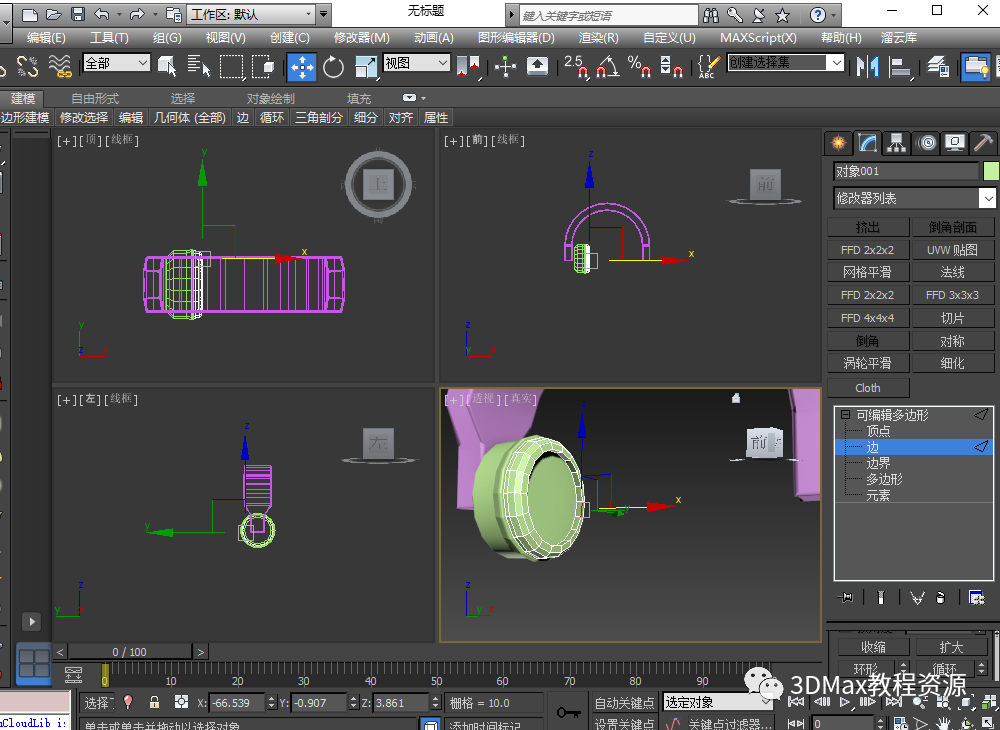

效果如图,为了更加贴近实体,选中如图所示的边,并且给其一个循环的命令。


36

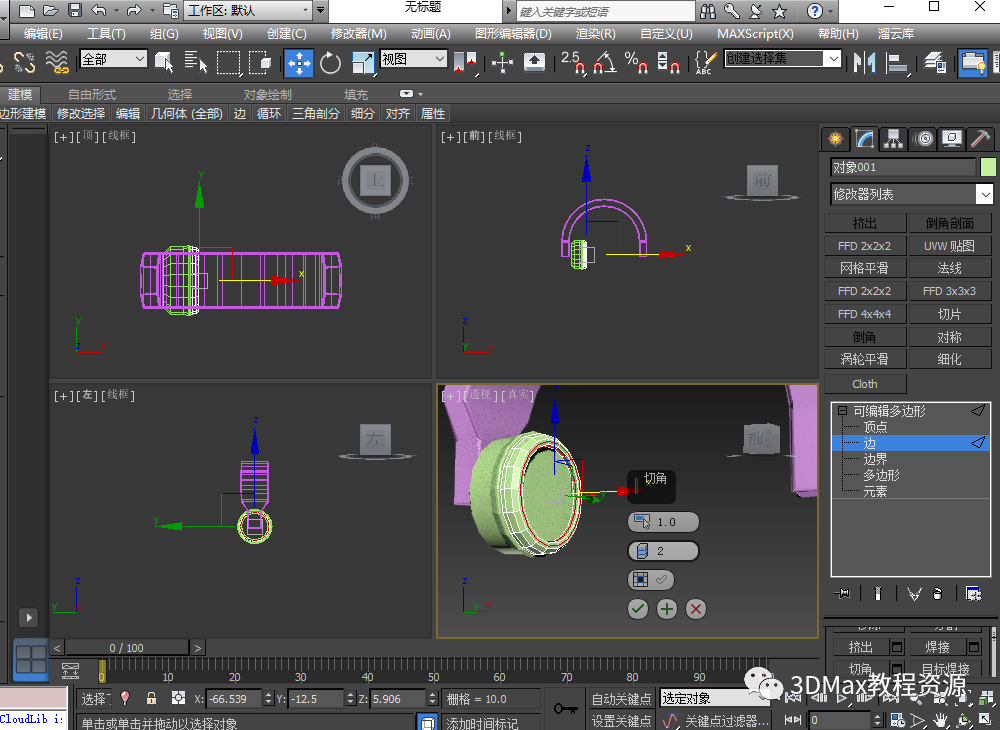

同样给其一个切角,数值如图所示。


37

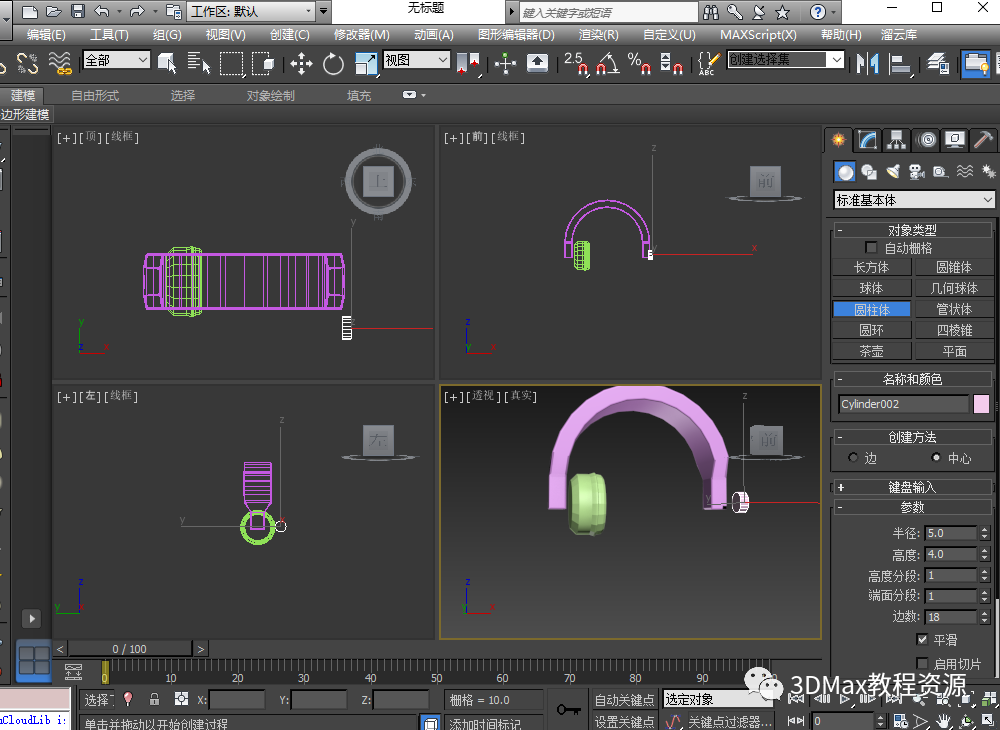

此时我们继续制作,选择圆柱体,在左视图绘制一个基本体。如图所示。


38

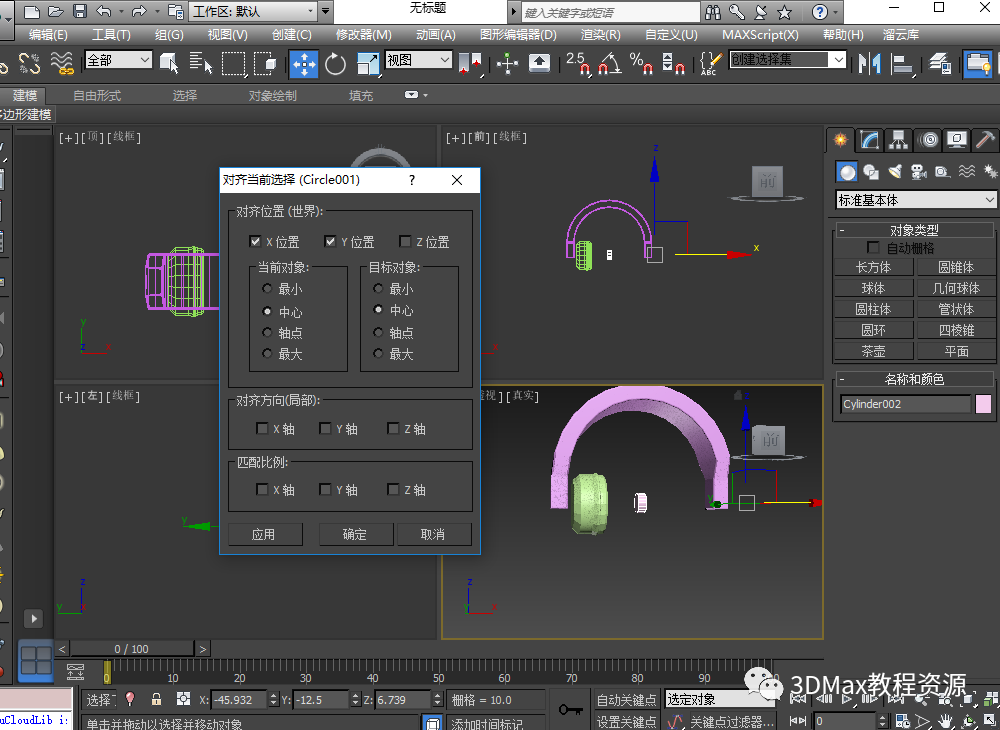

ALT+A将其中心对齐,如图所示。


39

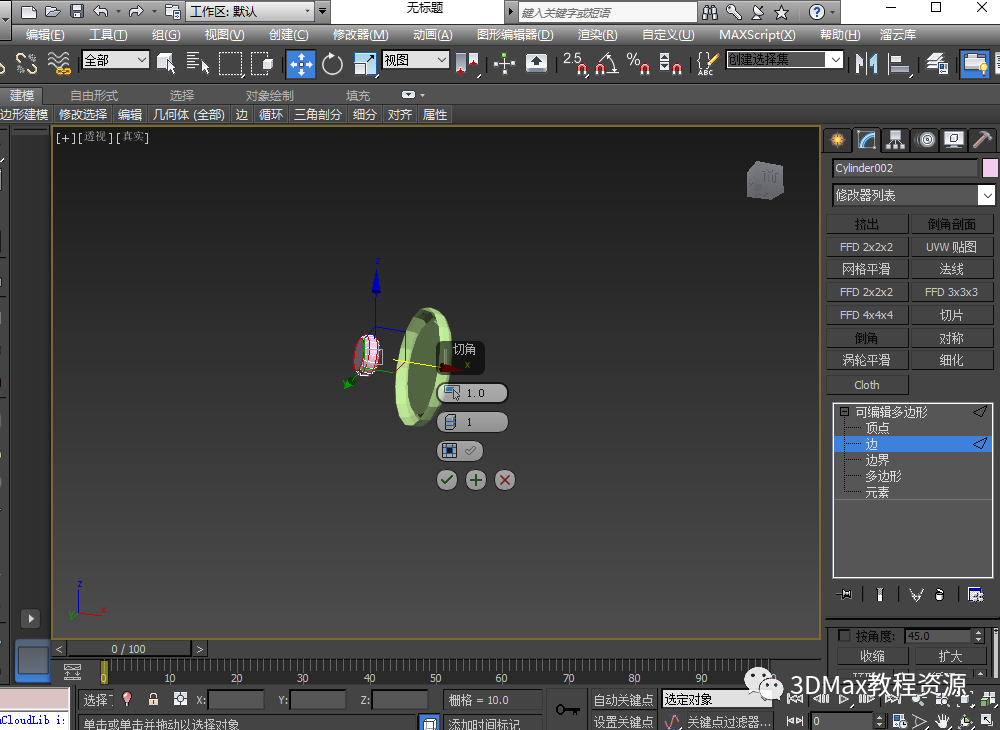

同样为了防止误操作,我们隐藏不需要的物体,将这个圆柱体给他一个切角如图所示。


40

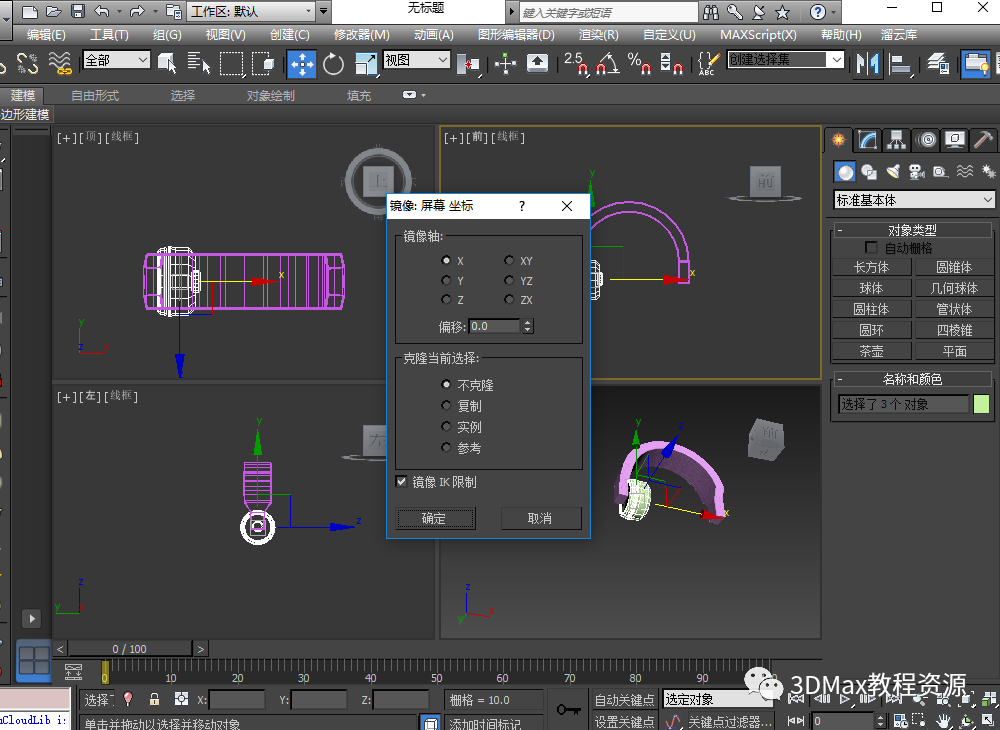

全部取消隐藏后,选中耳包给他一个镜像的命令。


41

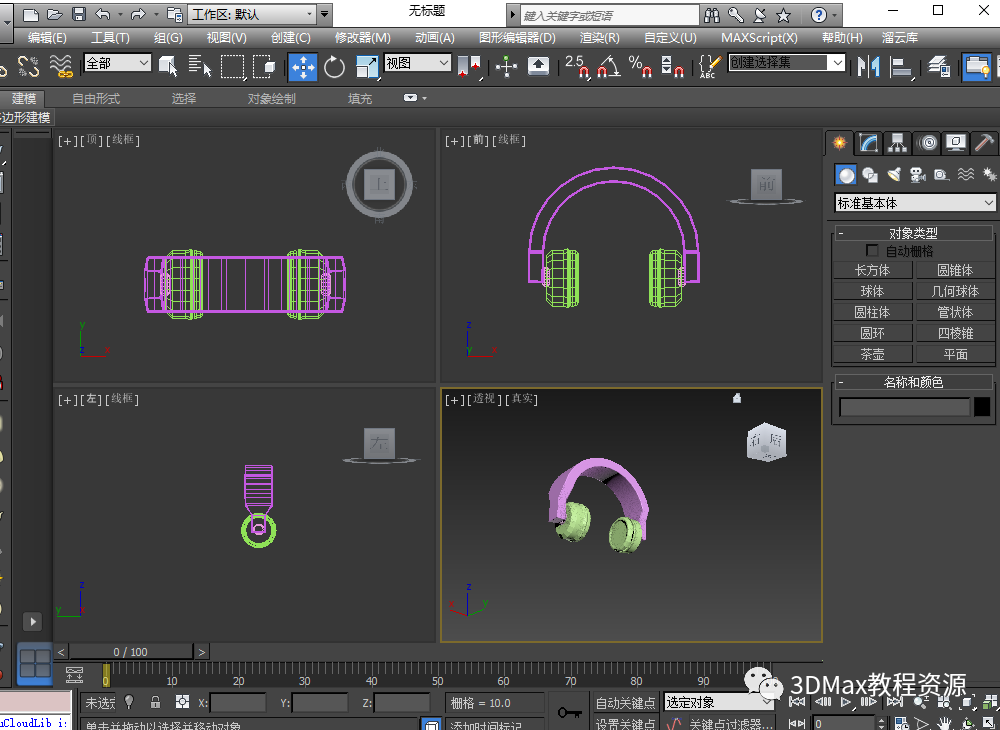

最后选中我们镜像的物体,调整其位置,最终得到如图,大家可以按照自己意愿进行材质赋予以及渲染,如图所示。


完,今天的分享就到这里,感谢阅读。
